pour rappel le programme de la journée :
•Vérification de la charge et de l'énergie en fin de linac pour les tests du 27 (en cours),
•prévoir le passage à 1090 sur le modulateur (présence de Mohamed pour le réglage section)-->fait, atténuation de 1.5dB sur la section avec une tension de 1090 au modulateur
•IHM Charge fonctionnelle (mercredi, Nicolas)
•mise au propre énergie charge,
début du réglage :
atténuation canon : 0.75 dB (soit 5% de perte), atténuation section (2% de perte) 1.5 dB

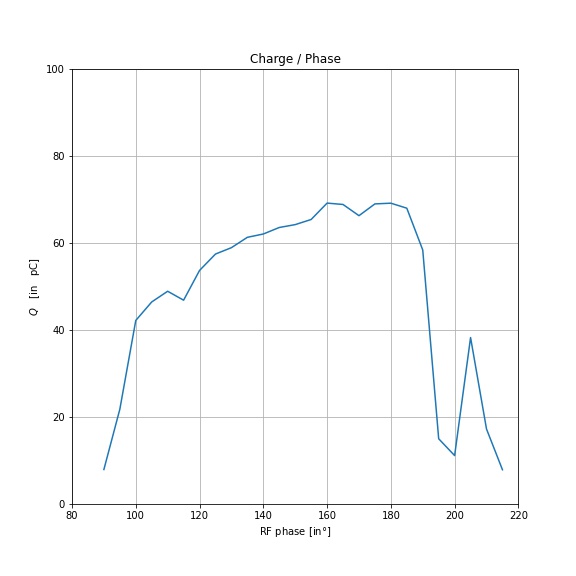

charge phase, identification du max de charge à 306 degrés
Variation de la phase autour de cette valeur--> le faisceau reste en position, avec un tout petit décalage en vertical
- 50 degrés par rapport à la charge max : soit 256 degrés
- on alume les solénoides : le faisceau ne bouge pas avec le champ, position des moteurs : 0.912 mm (col01-mot01), 0.422 mm (col01-mot02), -0.161 mm (col02-mot01), 0.324 mm (col02-mot02)
- on compare avec les positions moteurs toutes nulles, à dans ce cas, le faisceau bouge, on revient donc aux valeurs de la ligne précédente

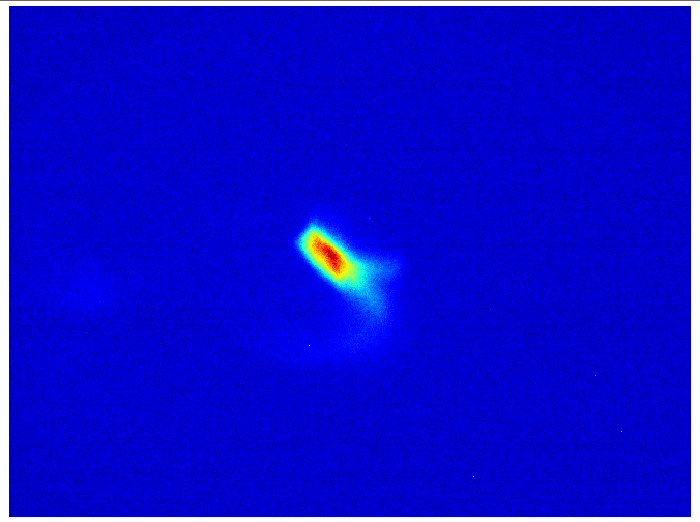

-focalisation sur l'écran à 204A sur col2, et 59 A sur col1 (0.289*col2) --> image enregistrée (ci jointe dans commissioning tool mesure 20211117 à 12h08)
- on passe la section sans steerer sur la partie li, le faisceau est visualisé sur l'écran LI/sst1, on baisse col2 à 180 A, le faisceau bouge avec le déphaseur section en vertical, mais reste dans l'écran toujours sans steerer
- mesure de charge en bout de section --> pas possible
- Mesure de la stabilité du laser : 78 um en x, et 99 en y, taille FWHM : 1441 +/-184 um en x, et 1190 +/- 39 um
- l'optimum de la phase de la section se situe à 3600 pas,
- gradient canon 81 Mv/m, 5.3MW
-mise au propre énergie charge,.
Remarques :
- la caméra LI/SST saute une image de temps en temp, l'image sature m^eme en variant le max scale, gain à 1 db, on le met à zero, ca ne suffit pas, ca sature encore (temps d'expo 0•mise au propre énergie charge,- interface alim,0.01s
- ne met plus à jour le col 2 (11h53), relance de l'ihm hors plateforme pour test
- le timing du wavecatcher sortie section n'est pas bon
|
,phaseRF,mean_ICT_LI_Q,std_ICT_LI_Q
0,180.0,-10.964252281188966,2.000563461947993
1,185.0,-10.451055240631103,1.5410995866590864
2,190.0,-10.501575660705566,1.4581943482617197
3,195.0,-9.87581377029419,1.8702255432918715
4,200.0,-10.634872531890869,2.0016064576777666
5,205.0,-10.148173427581787,2.8152546584342506
6,210.0,-10.570510005950927,2.154336534180102
7,215.0,-28.21781692504883,3.338873381352125
8,220.0,-53.6248275756836,9.39379471433439
9,225.0,-67.34863052368163,4.679300061131702
10,230.0,-75.39936981201171,2.6697636224237846
11,235.0,-80.53481979370117,4.919195250881207
12,240.0,-89.55007858276367,5.711220655032081
13,245.0,-89.26970596313477,3.793167520019974
14,250.0,-97.56754150390626,3.565336090596153
15,255.0,-95.1892303466797,5.275813037764538
16,260.0,-102.5515121459961,8.09504926852596
17,265.0,-112.2614616394043,2.4790731909584083
18,270.0,-111.85198440551758,5.610964484782218
19,275.0,-110.21761703491211,4.9218129430361754
20,280.0,-117.81357192993164,4.763549682562357
21,285.0,-117.04469528198243,9.991973308634117
22,290.0,-118.1262939453125,7.180655815372073
23,295.0,-118.73198547363282,7.87578433019698
24,300.0,-120.40200347900391,7.723829414063301
25,305.0,-116.06881256103516,8.513318513227084
26,310.0,-74.32159957885742,3.084158086000992
27,315.0,-23.32515983581543,1.891200327643989
28,320.0,-31.283192443847657,3.3003201452387856
29,325.0,-46.006564712524415,5.422746836578569
30,330.0,-12.006317234039306,1.7720209549614583
31,335.0,-10.431936597824096,2.4564645686855635
32,340.0,-10.08945255279541,2.440911870059966
33,345.0,-10.08882417678833,2.6016282919447726
34,350.0,-9.777323150634766,1.8162788230421527
35,355.0,-11.403638076782226,1.7829519322661747
36,360.0,-10.629283809661866,2.4642998691231113
|
Modulateur/RF
-Intervention scandinova ce vendredi 12 (demander rapport d’intervention)
-Besoin de déconnecter du réseau thomX (à coordonner avec Maher)
-Egalement ancien interlock
-PA disjoncte à peut être à remplacer
Conditionnement
-Conditionnement à 80 MV/m réalisée la semaine dernière, poursuite lundi 15 pour gagner en confort avec une marge
-Moins de saut « synchro » constaté, pas d’interlock (amélioration) à intervention à prévoir demi-journée
Pilotage à distance / acquisition / données
-Modification des voies redpi de +/- 20 à +/-1 à test à faire pour voir si le signal sort mieux
-Affectation automatique des tickets en cours (Philippe G.)
-CPU groupe RF anneau tombé en panne (rechange disponible, code à soleil)
-Archivage : une instance de test a été mise en place pour la visualisation egiga2m
-Taurus, problème de valeur relue figée (identifier pour IHM alim, IHM RF) à obligation de rouvrir fréquemment les atk pour vérifier les passages de commandes
-passer les DS calc dans Astor (groupe CC, Hayg fait un ticket en précisant le groupe, machine où ca tourne)
Faisceau
•Problème de steering résolu à l’entrée de la section
•Vérification effets sur la TL
•Mesure test avec feuille mumetal en salle mag.
•Visualisation des fibres de pertes (9-10 novembre) à cf Transparents 3 et 4 d’Iryna
•Faisceau 10 Hz, 0.0dB avec solénoides (1050 HT sur le modulateur)
•Début de l’alignement en faisceau (laser, soleno) à problème encodeur résolue, mais un moteur semble dysfonctionner (à vérifier avec Olivier, translation, rotation), contacteur de fin de course enclenché ? à Hayg
•Réglage des écrans (TP M2 GI) LI/SST1 : mise en temps des écrans et temps d’exposition, mesure de la décroissance de la fluorescence, absence de signal OTR (monter la charge), à refaire pour TL/SST1
•Premier écran de TL calibration modifiée cette semaine (mardi matin) : prévoir variables et archivage par la suite de cette valeur
Prévoir tourner la caméra
Moniteurs de pertes
•Check the fiber and DAQ boxes.
•The three cables (signal, control voltage and the 220 V) near the RF-gun are not found.
•At the moment we are using only the downstream readout with scope.
•Dark current was clearly seen (pulse length ~3 us)

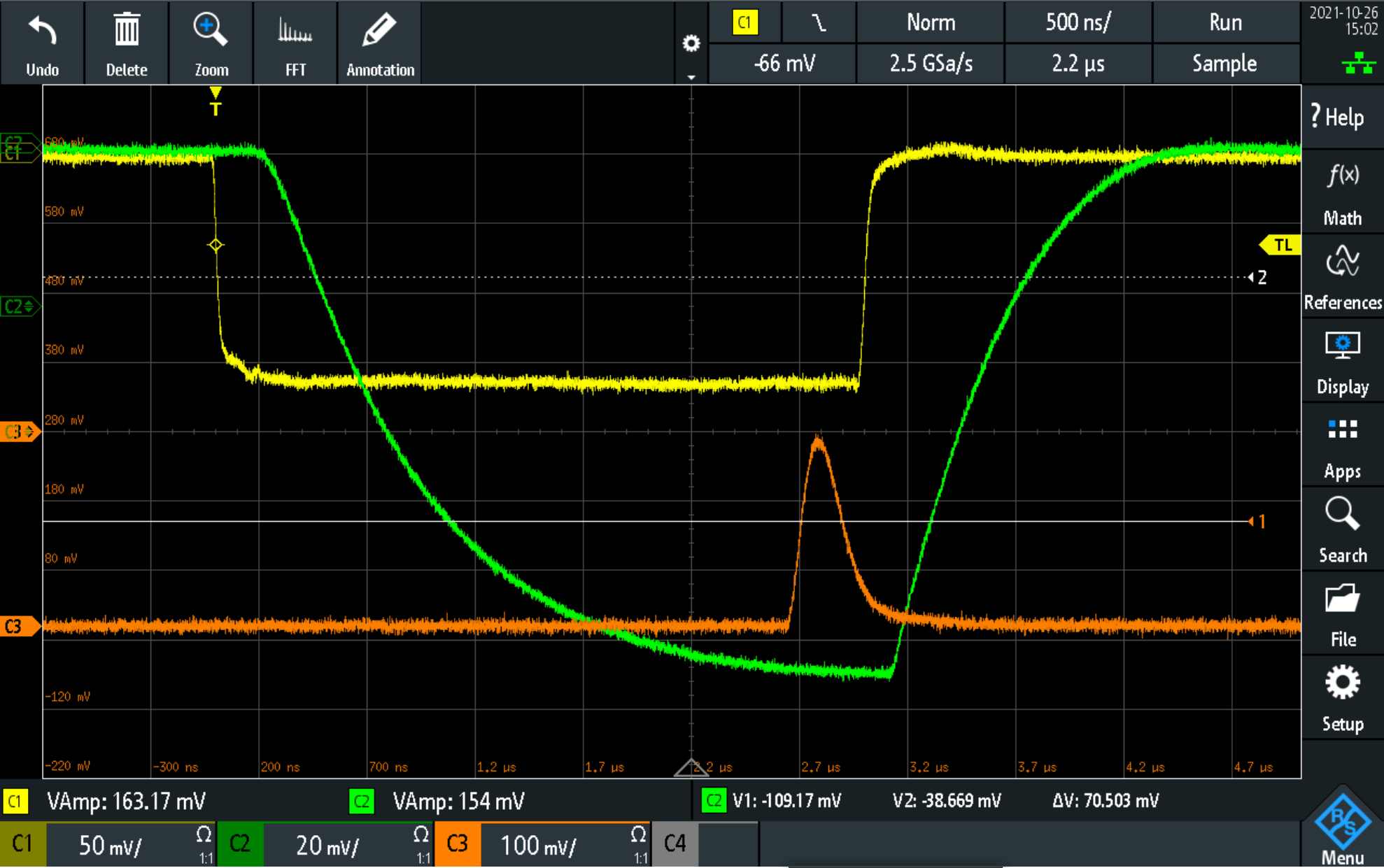

•It was possible to record the loss peak given by the YAG screen of the first diag station => can be used as a marker for calibarion.
•Depending on the operation parameters the loss at the acc. section was visible (roughly estimated at ~1m from YAG1).
•We need another marker, maybe the vacuum valve ? (should be further discussed with Bruno and Nourredine to avoid the interlock)
•Next steps: found the missing cables, set-up the second marker for calibration. Install and check the fiber in the TL.
Actions futures
•Faisceau
•Objectifs court terme (10Hz, 100pC, 50 MeV au dump):
•alignement de la tête de machine en faisceau (Hayg/Emmanuel)
•Alignement laser à mercredi
•Augmentation de la charge
•Visualisation « propre » énergie, charge pour le contrôle du 25/11
•IHM Charge fonctionnelle (mercredi)
•Lundi 15 : conditionnement canon Nourredine, Pierre, (resp.Maher)
•Mardi 16 : alignement laser (Viktor), moteur solénoide Emmanuel, Olivier, Francois (resp. Hayg)
•Mercredi 17-vendredi 19:
•poursuite alignement et augmentation de la charge,
•mise au propre énergie charge,
•prévoir le passage à 1090 sur le modulateur (présence de Mohamed pour le réglage section)
•IHM Charge fonctionnelle (mercredi)
•Lundi 22 –mercredi 24 : suite optimisation et conditions pour le 25
•Jeudi 25 novembre après midi : contrôle radioprotection entreprise extérieure pour validation deuxième phase
•Joker : durée laser, et retirer le hublot
•IHM mesure charge opérationnelle
•Script prêt pour la mesure d’énergie |
