  Notes concernant les effets de dynamique de faisceau, Page 1 of 1  Not logged in ThomX logo
 Find |  Last day |  Login |  Help
 Full | Summary | Threaded | Hide attachments  Show only new entries   9 Entries
ID Date Author Status Type Category Important Subject Icon
  9   Mon Sep 13 18:46:48 2021 Entered by Christelle Bruni from 134.158.76.3 on Mon Sep 13 18:46:31 2021FixedInfoAstra simulations canon3 icon14.gif

Suite à la modification de la cathode pour l'adaptation en fréquence du canon, un nouveau profil de champ a été fourni par Pierre Lercq. J'ai effectué à nouveau les simulations pour ce nouveau cas pour estimer l'effet sur l'emittance et la dynamique longitudinale.

Comme le montre les figure ci jointes, les modifications sont minimes

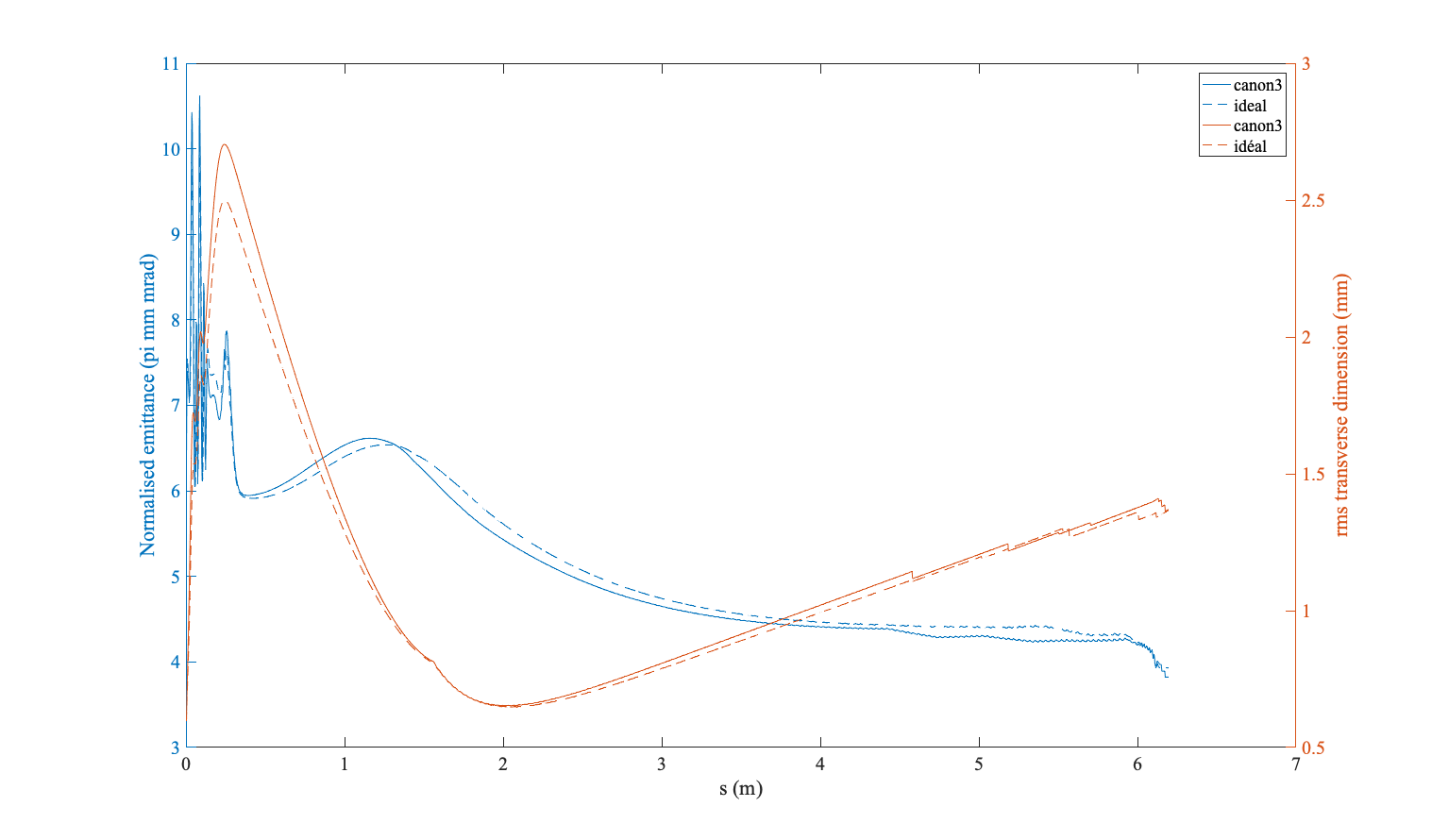

Attachment 1: trans_canon3_ideal.png

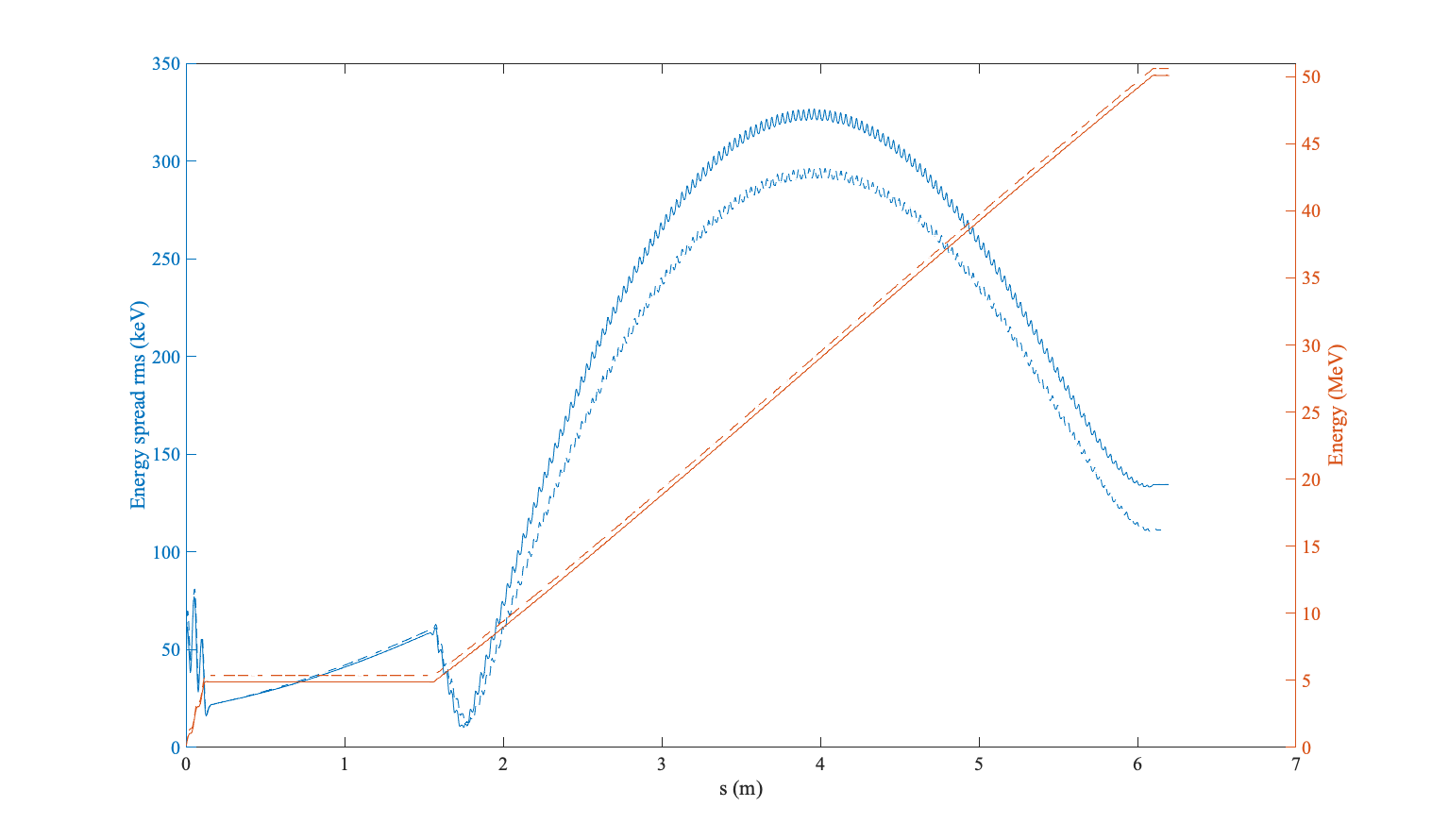

Attachment 2: long_canon3_ideal.png
  8   Mon Dec 11 18:49:51 2017 Hayg InfoOther Talk de Jacques à la reunion du 5 Decembre 2017

Photo injecteur de ThomX : un modele simplifié

Attachment 1: Photo_injecteur_Thomx_JH-v2.pdf
  Draft   Tue Dec 5 18:08:52 2017 Entered by Alexis Gamelin from 134.158.91.103 on Tue Dec 5 18:07:45 2017    Study of CSR impedance in ThomX with CSRZ code, entered from 134.158.91.103

Study of CSR impedance in ThomX with CSRZ code, présenté à la réunion dynamique du 05/12/2017.

Attachment 1: CSRZ_ThomX.pptx
  6   Mon Nov 6 18:25:16 2017 Entered by bruni from 134.158.76.3 on Mon Nov 6 18:24:20 2017 OtherOther résumé metti,g dyna du 6 novembre, entered from 134.158.76.3
Résumé des discussions du 6 novembre (mis aussi sur le logbook): - discussion sur l'origine d'un pic dans la distribution temporelle dans la queue du paquet due à l'effet miroir dans Astra - Réglage des canons en fréquence amélioré par la qualité du cuivre - ipac deadline 6 décembre - CSR drive l'instabilité microbunching dans ThomX --> évaluation avec CSRZ qui prend en calcule les wakefield dans un tube rectangulaire ainsi les effets d'interférence du à la proximité des dipoles - Evaluer l'influence de la longueur de paquet injecté sans détérioré l'émittance par effet chromatique dans la TL - Limiter le nombre de particules avec une étude de convergence du nombre de macroparticule - Nettoyage des ions amélioré avec un champ longitudinal de nettoyage créé par l'arrangement des polarité des 4 boutons BPM. - Etude de l'ouverture dynamique de la maille anneau refaites avec les multipoles mesurés des dipoles/ quad/ sextu --> réduction en particulier pour les particules off momemtum. L'analyse en carte de fréquence doit être refaites, point nominal sera préparé avec une chromaticité positive (et négative ?) - Sorting des dipoles et quad fini pour l'anneau et la TL. Les quad commence à être monté sur les poutres TL - Jacques a amélioré sa modélisation du canon avec les solénoides en prenant en compte le champ électrique radial et magnétique azymuthal. Les oscillation d'émittance dans astra proviennent certainement de la non correction du champ azymuthal dans le calcul de l'émittance. Le comportement reste différent de celui d'Astra.
  5   Tue Jun 27 16:56:02 2017 Entered by Harsh Purwar from 134.158.76.165 on Tue Jun 27 14:55:44 2017Under ProcessInfoAstra Simulated errors due to misalignments - ThomX Linac icon4.gif

THOMX_errors_misalignments_1.pdf

Note: The rotation angles for the solenoid and cavity along x and y axes could be different. These will be updated soon.

Attachment 1: THOMX_errors_misalignments_1.pdf
  4   Tue Jun 27 16:45:57 2017 Entered by Biagini Maria Enrica from 134.158.88.169 on Tue Jun 27 14:44:58 2017 InfoOther Table of THOMX magnets in Excel format

Table of THOMX magnets in Excel format: first draft toward a DAY-1 lattice

Attachment 1: THOMX_MAGNETS_TABLE.xlsx
  3   Tue Apr 25 16:26:29 2017 Entered by Biagini Maria Enrica from 134.158.74.7 on Tue Apr 25 14:25:43 2017 OtherAstra Simulation of beam dynamics in Linac with errors
Attachment 1: Linac_simulations.pdf
  2   Fri Apr 21 18:25:31 2017 Entered by Hayg Guler from 134.158.91.29 on Fri Apr 21 16:21:28 2017Under ProcessInfoIBS RE: Studies from stand alone code computed by integration of Bjorken- Mtingwa equations

Voici ma note qui interprête les résultats présentés par Marica.

Cordialement,

Jacques Haissinski

Attachment 1: IBS_checks.pdf
  1   Fri Apr 21 18:21:49 2017 Entered by Hayg Guler from 134.158.91.29 on Fri Apr 21 16:21:28 2017Under ProcessInfoIBS Studies from stand alone code computed by integration of Bjorken- Mtingwa equations
Attachment 1: IBS_plots.pdf
