7h50: mise en chauffe en remote (modulateur, frigo/chiller, laser, cyclage)

==> impossible d'allumer les aimants, trop de plantage de l'IHM cyclage !

==> après insistance le bouton "cyclage" ne semble pas planter (seul le bouton "allumage" semble être en cause)

08h30 Section temperature set to 30 C

Transition to 50 MeV

08h55 HV is 'ON'

10h15 Beam is in the ring without RF. RF Gun phase 235 dg., Sect. Att. 2.46 dB, Sect. Phase   202 dg. Linac steerers H [1.0 -3.17], V [-2.25 2.81], Chargges (BPMs): -135, -129 -135

We are trying to measure the dispersion in the ring. It is necessary to change the RF, but this creates problems.

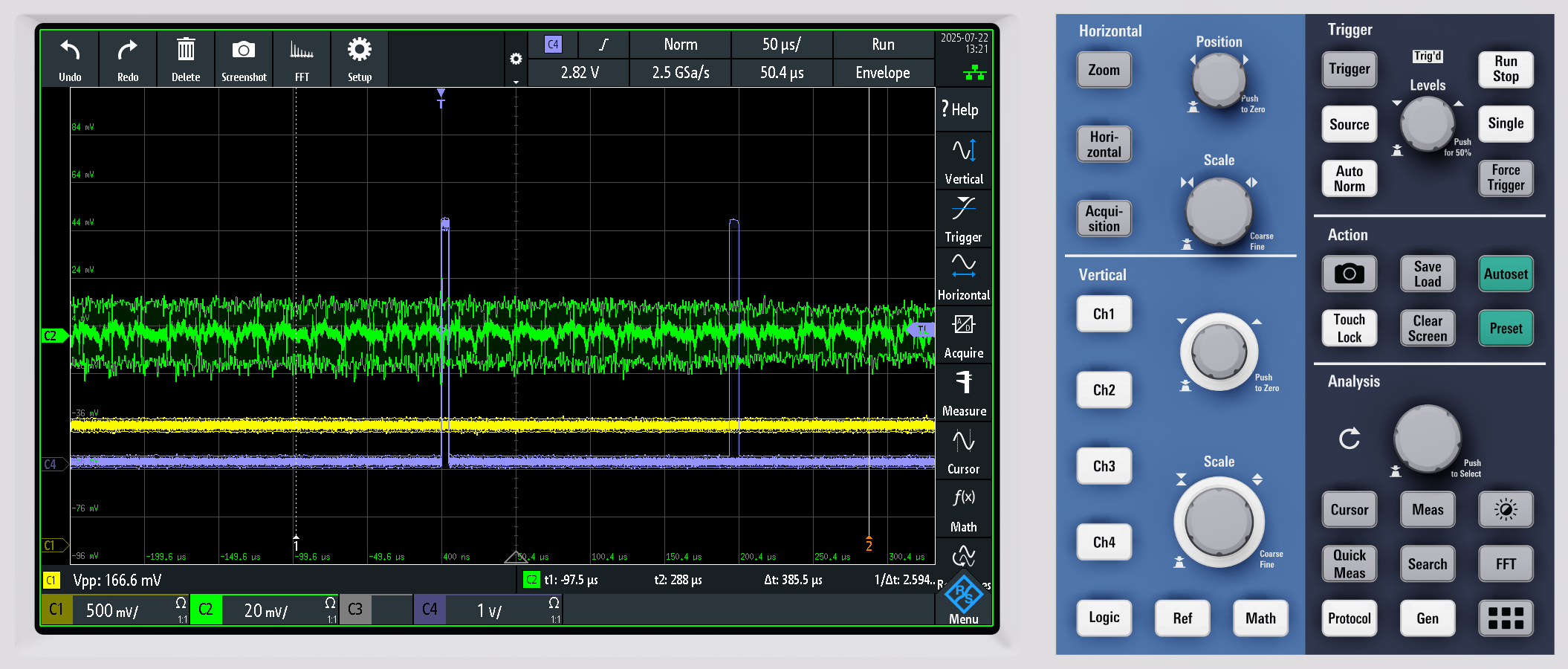

1) By changing FR frequency, problem with triggering

2) Changing the RF frequency changes RF cavity phase !!! Imprtant for beam physics studies.

3) Sometimes als laser phase

This point should be studies.

For today Nicolas checked the DS Ring_freq which we use. We started the discussion how to approach the issue.

We use unipolar frequency sweep method with deltaRF = 10 kHz. Sometimes it fails. Even by doing this, the real deltaRF is not 10 kHz but apparently up to 100 Hz different.

We also observed that by changing the frequency by multiple of 5 keeps the phase almost unchanged but still with mistriggering.

We made the studies of vertical dispersion and orbit.

The current conclusions: we should change the tilt of 2 dipoles in the ring to correct for vertical dispersion, by about 0.5 mrad.

We contacted Rodolphe Marie to organize this intervention.

With corrected vertical dispersion we made LOCO. Succesfull 1st iteration. Should be continued.

During the day several problems with RF cavity. 4 times it went to interlock Reflected Power. Took some time to rester it.

18h STOP ThomX

Modulateur HT @600 V

Question : Quand on switch off le Dipole de la TL (Linac) le faisceau prend un kick ( - 0.1 mm sur le BPMx,  et 0.2 mm BPMy) --> déjà observé ?

Vers 13h30

Min de dispersion pour phi_Section 246° et Att : 0.15

** Energie vs Ph_sec

Phi246 : Ekin :68.05 (Dispersion min Yag TL2)
Phi248 : Ekin :68.49
Phi250 : Ekin :68.27
Phi252 : Ekin :67.88
Phi254 : Ekin :67.65
Phi256 : Ekin :68.17
Phi258 : Ekin :66.8
Phi260 : Ekin :66.9
Phi264 : Ekin :65.5

244° (avec backlash) pour avoir disp min TL2  -  250.8 dipole pour BPMTL2X = 0

** Quad Scans

Conditions : q1 q2 q3 q4 q5 q6 : -0.25  / 4.9 / -4.77 / 2.94 / 2.94 / -5.6

Scan Q7 a Phi_sec=248
       emitX=3.1  (14h04)
       emitY=2.2  (13h59)

Dipole OFF  -  Scan Q3 a Phi_sec=248  (14h56 seulement car probleme de code qui beuguait)
       emitX=1.6
       emitY=3.9

Dipole ON  -  Scan Q7 a Phi_sec=248 (bis)   15h08
       emitX=2.8
       emitY=2.6

Dipole ON  -  Scan Q7 a Phi_sec=248 (ter)   15h14
       emitX=2.8
       emitY=2.5

Dipole ON  -  Scan Q7 a Phi_sec=246   15h17
       emitX=2.3
       emitY=2.5

Dipole ON  -  Scan Q7 a Phi_sec=244   15h23
       emitX=3.1
       emitY=2.4

Dipole ON  -  Scan Q7 a Phi_sec=246 (bis)   15h35
       emitX=2.5
       emitY=2.8

Dipole OFF  -  Scan Q3 a Phi_sec=246  15h39
       emitX=1.7
       emitY=3.6

** Check min espread ecran TL2 : min espread ph_sec 245-246   (15h43)

** De nouveau Energie vs Ph_sec (q1 q2 q3 = 0) (pour voir precision, effet aller-retour, backlash)   (16h)

Data ci-dessous ==> data traitees : cf. pj

Phi245 : Ekin :68.7
Phi246 : Ekin :69.0
Phi247 : Ekin :69.0
Phi248 : Ekin :69.9
Phi249 : Ekin :68.5
Phi250 : Ekin :68.4
Phi252 : Ekin :67.7
Phi254 : Ekin :67.1
Phi256 : Ekin :67.3
Phi260 : Ekin :67.0
Phi264 : Ekin :64.3
Phi267 : Ekin :62.9

Je repars de plus bas et je monte
Phi225 : Ekin :67.4
Phi215 : Ekin :64.5
Phi225 : Ekin :65.2
Phi230 : Ekin :67.5
Phi235 : Ekin :68.2
Phi235bis : Ekin :68.7
Phi235ter : Ekin :68.1
Phi237 : Ekin :67.8
Phi239 : Ekin :68.3
Phi240 : Ekin :69.0
Phi241 : Ekin :68.9
Phi242 : Ekin :69.3
Phi243 : Ekin :68.7
Phi244 : Ekin :69.9
Phi245 : Ekin :69.8
Phi246 : Ekin :69.5
Phi247 : Ekin :69.4
Phi248 : Ekin :68.7
Phi249 : Ekin :68.4
Phi251 : Ekin :68.2
Phi254 : Ekin :64.3
Phi254bis : Ekin :68.3
Phi257 : Ekin :67.9
Phi262 : Ekin :66.7

Je redescends
Phi257 : Ekin :66.0
Phi257bis : Ekin :68.4
Phi257ter : Ekin :66.0
Phi257quatro : Ekin :67.2
Phi254 : Ekin :67.0
Phi251 : Ekin :67.6
Phi248 : Ekin :67.7
Phi248bis : Ekin :67.8
Phi247 : Ekin :69.5
Phi246 : Ekin :69.2
Phi246bis : Ekin :68.3
Phi246ter : Ekin :68.3
Phi246quatro : Ekin :69.9
Phi245 : Ekin :69.3
Phi244 : Ekin :69.8
Phi244bis : Ekin :67.7
Phi244ter : Ekin :67.3
Phi244quatro : Ekin :69.2
Phi243 : Ekin :67.2
Phi242 : Ekin :68.3
Phi241 : Ekin :69.0
Phi240 : Ekin :67.0
Phi237 : Ekin :69.7
Phi235 : Ekin :67.0
Phi232 : Ekin :68.6
Phi232bis : Ekin :68.5
Phi228 : Ekin :66.1
Phi225 : Ekin :66.4
Phi225bis : Ekin :67.2
Phi225ter : Ekin :66.9
Phi225quatro : Ekin :65.5

Demarrage chauffage 9h30

branchement DEG4

Verification DEG4: Reglages OK.

Cycle termine sans plantage.

Machine laissee en Chauffe pour les operateurs de la journee.

12h: mise en chauffe (modulateur, frigo/chiller, laser, cyclage)

==> plantage IHM cyclage (2fois)

12h15: Stop machine ==> pas besoin pour la CFP

*** Programme CFP ***

8h20: mise en chauffe en remote (Laser, modulateur, frigo/chiller, cyclage)

9:00 Redemarrage mean_std qui etait planté

9:10 Cyclage aimants

9:27 Git pull: Added EL/PS/DPi to IHM_Cycling

9:50 Discussion avec JNC. Changement de la valeur maximum d'alerte sur QP5 de 10.0 a 10.1A. Le probleme de cyclage persiste: la tension depasse parfois 6V quand I=10A. JNC va resserer des cables.

recette: good_20250821_17_14_40    70MeV

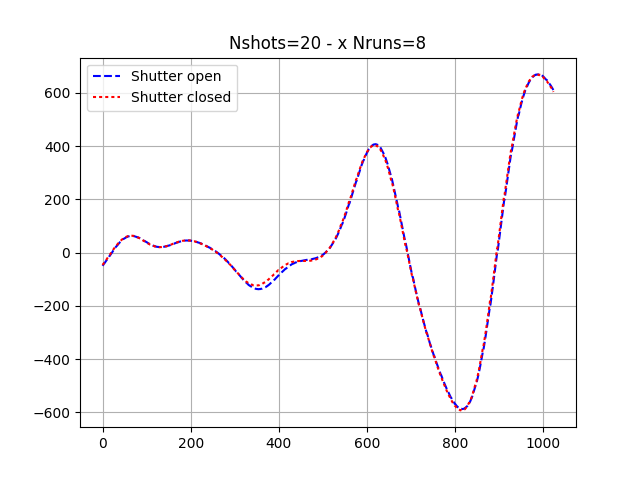

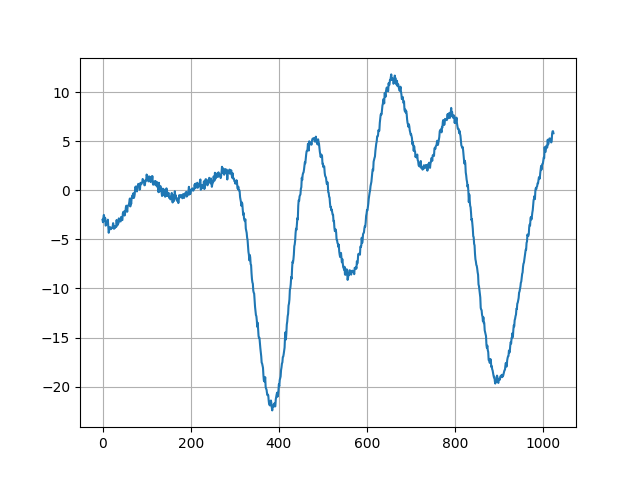

11:00 Observation signal FC EL avec et sans faisceau. wc3_shutter_effect.png   (11H22)

Vers l'échantillon 200 on voit la réponse de la FC.

11:50 Optimisation des steerers. EL/PS/STR.02-V.01 plante souvent, impossible de l'utiliser.

12:40 Extinction de l'anneau pour analyse bruit EP sur ICT et BPM.

13:00 arret faisceau

14:00 test cyclage QP5 succès (2 fois de suite)

Test mesure charge:

ICTs : Deux traitements de données ("Vincent" et "Hayg")

La méthode "V" est robuste aux bruits des EPs (avec une mesure de "dark current" à effectuer quand les EPs sont allumés),  La méthode "H" est très sensible aux EPs (pas de soustraction du bruit) mais semble plus "propre" dans la mesure de charge.

BPMs

après plusieurs tests (utilisation des fentes pour diminuer la charge) pour vérifier que la charge transmise dans la ligne n'est pas un pB physique, il semble que les BPM TL02 et TL03 on une mesure 20% supérieure à TL01
Check des configuration des liberas

(code pour calcul charge ICT taurustrend 'eval:a={er/ca/rac.05-elr.01-wac.01/ch0}; 1e9 * (a[650:950] - a[:200].mean()).sum() *10 / (3200 * 1e6 * 50) '  'eval:a={er/ca/rac.05-elr.01-wac.02/ch3}; 1e9 * (a[650:950] - a[:200].mean()).sum() *10 / (3200 * 1e6 * 50) ' 'eval:a={er/ca/rac.05-elr.01-wac.02/ch4}; 1e9 * (a[650:950] - a[:200].mean()).sum() *10 / (3200 * 1e6 * 50) ' &


 Avec un décalage timing des wavecatchers et le code ci dessus , la méthode "H" est moins sensible aux EPs...

Attention un recall de la rectte Timing est à faire ...   prévu par Nicolas ce soir!

17H15 ThomX OFF

===

Objectifs:

1) Utiliser EL/FC avec passage dans l 'anneau.

2) Comparer Signaux sur ICT, FC et BPM avec et sans EP

3) Comprendre probleme augmentation charge dans TL

8h20: mise en chauffe en remote (Laser, modulateur, frigo/chiller, cyclage)

8h50 Thomx warmup

10h20 HV is 'ON'

RF Gun phase is 254 dg. Sect phase is 243 dg. Sect. Att. 0.119 dB, Charges: -112 pC, -113. pC, -140 pC. Linac steeres: H [1.00 -3.49], V[1.92 2.13]

11h00 Beam is in the ring. Receipt 70 MeV from references BPM TL2 X=-1 mm

11h30 HV went standby. Maher fixed it.

11h32 HV is 'ON'

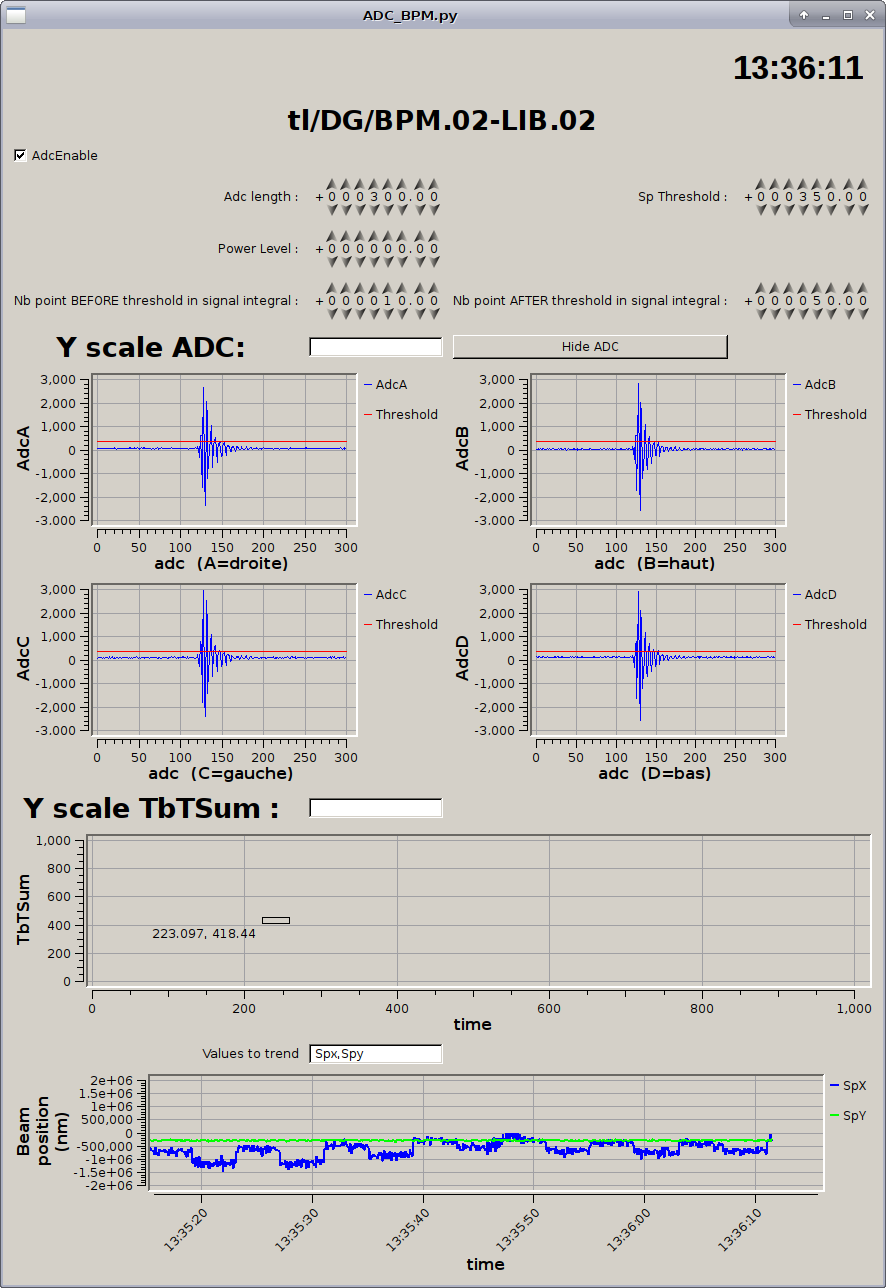

BPM transmission does not work properly (see screenshot)

Good storage at 70 MeV with the receipt.

Laser phase adjustment during the shift a few times

Work on the BBA at 70 MeV

For this, measurement of the ORM. There is a differennce with the model ORM. Attempts to tune the ring from the model. Work should be continued.

Due to this, only manual BBA can be done at the moment.

Starting also to adress the manual BBA in the TL. We used HCOR2 and QP5 and TL BPM.03. The results are not clear (big element-to-element distances). To be continued.

18h STOP THOMX

08h50 Warm up of the modulator

** spectre CdTe avec feuille Au (pour calib)

** Utilisation du script FWHM des spectres, mapping 2D - Enregistrment spectres dans /data/shared (5x5 positions a chaque lancement du script).

** Prise de qq spectres autour de la position on-axis (position estimee juste avant avec le script)

** Mesure taille source "methode fentes 1" (images photonic science)

7h30: mise en chauffe en remote (modulateur, frigo/chiller, laser, cyclage)

*** programme ***

- scan faisceau rayons-X et mise au point d'une méthode de repérage du centre

- prise de spectres à différents endroit autour du centre

- mesure taille faisceau

9h15: Chauffage klystron

Reinstallation DEG 4.

9:50 Git pull:

- Nouvelle version IHM cyclage

- Logs de deboggages mis sur /dev/null à la demande de Kevin.

-Cyclage aimants terminé sans plantage.

- Réglage des alarmes sur les temperatures RF Canon et section:

70MeV  Attenuateurs: canon 0dB, Section 0.15dB

• Canon:
  consigne  28.45°C
  Sortie chiller (CALC/ER_HF/RAC.17-API.AI1_AI2 Temperature chiller canon ) 28.4°C warning hors de 27.9 à 28.9, alarme hors de 27.9 à 28.9
  sortie clarinette ( ER/HF/RAC.17-API.AI2 Temperature chiller canon AI0)  28.3°C warning hors de 27.8 à 28.8, alarme hors de 27.6 à 28.6.
• Section
  consigne  28.45°C
  Sortie chiller (CALC/ER_HF/RAC.17-API.AI1_AI1 )  29.1°C warning hors de 28.6 à 29.6, alarme hors de 28.6 à 29.6
  sortie clarinette (ER/HF/RAC.17-API.AI2 Temp Section Entree) 29.1°C warning hors 28.6 à 29.6, alarme hors de 28.6 à 29.6.

11:00  WAC3 mis à 400 pour plus de profondeur en temps

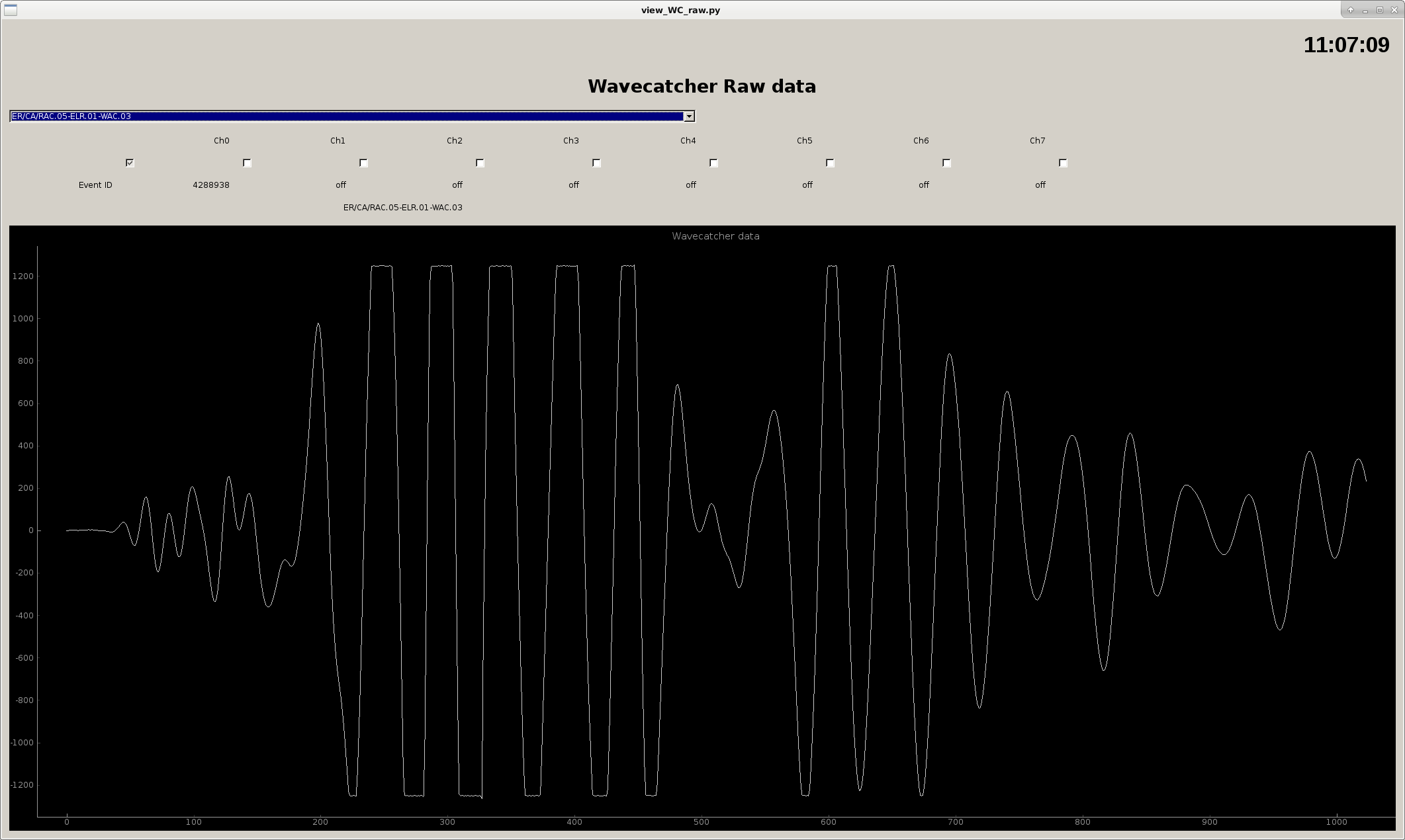

11:00 Signal sur WAC: Très saturé

11:30 Ajout d'un attenuateur 6dB

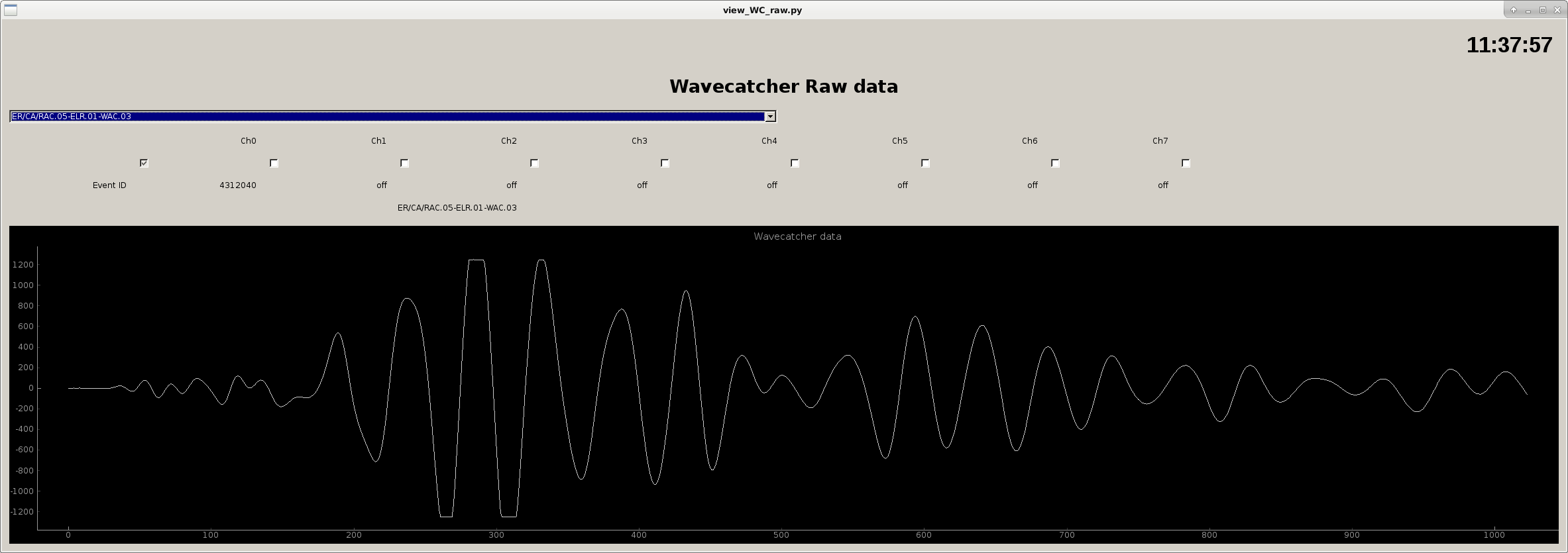

11:37 Signal sur WAC: Légèrement saturé

11:45 Ajout d'un attenuateur 3dB; Total = 9dB

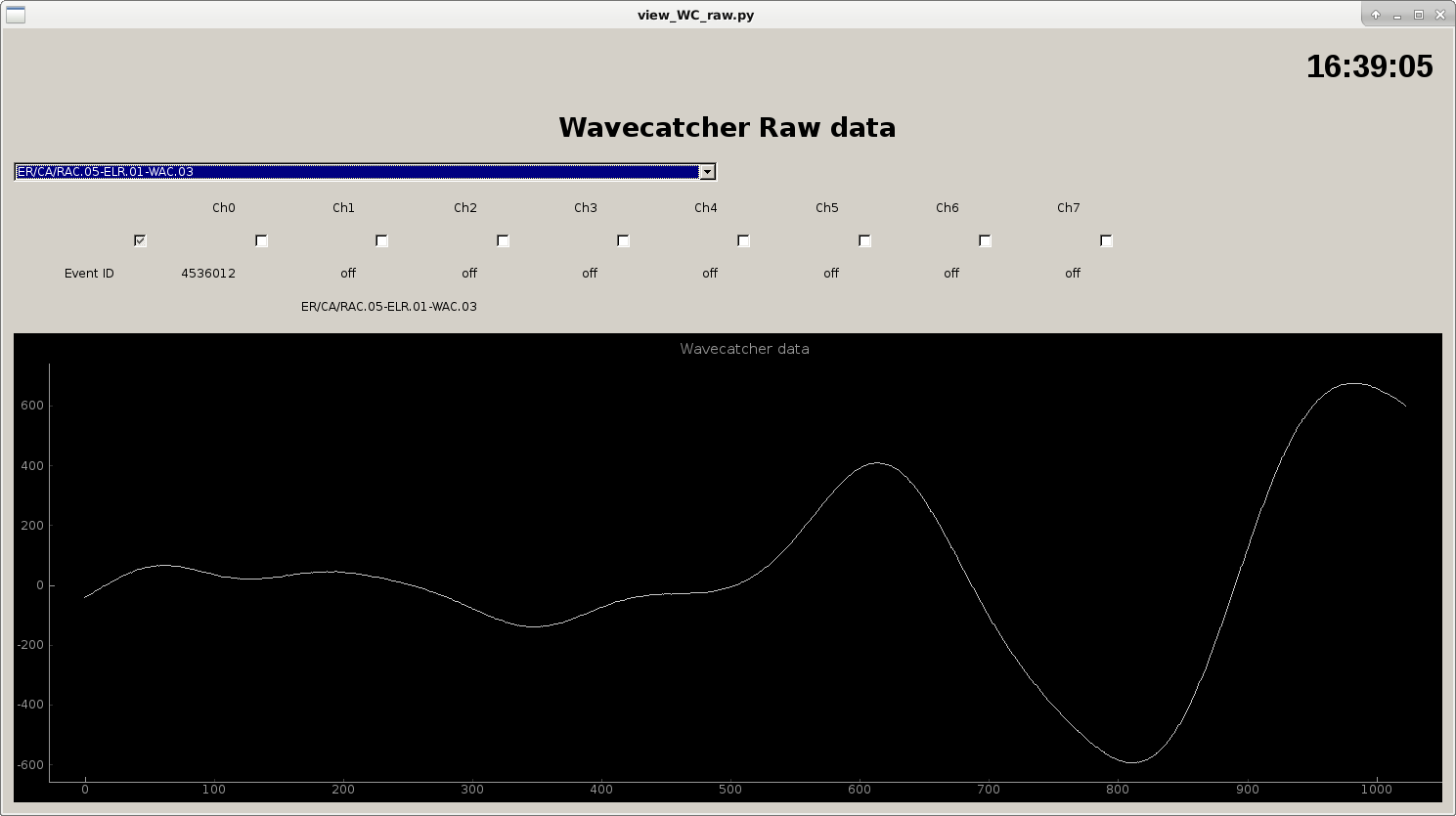

11h51 Observation bruit EP

11h53 Signal sur WAC: non saturé; dominé par EP.

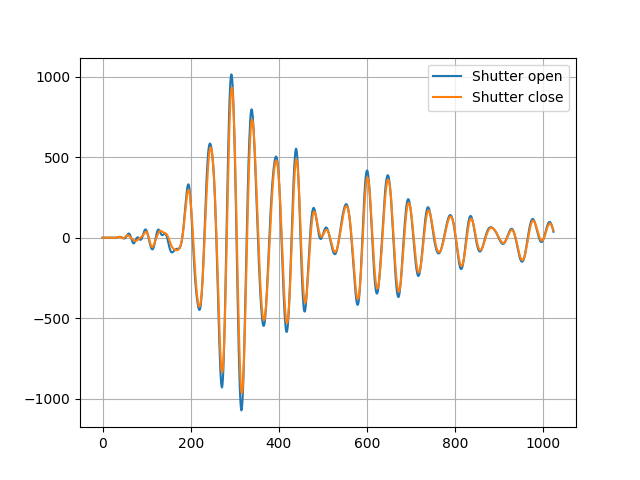

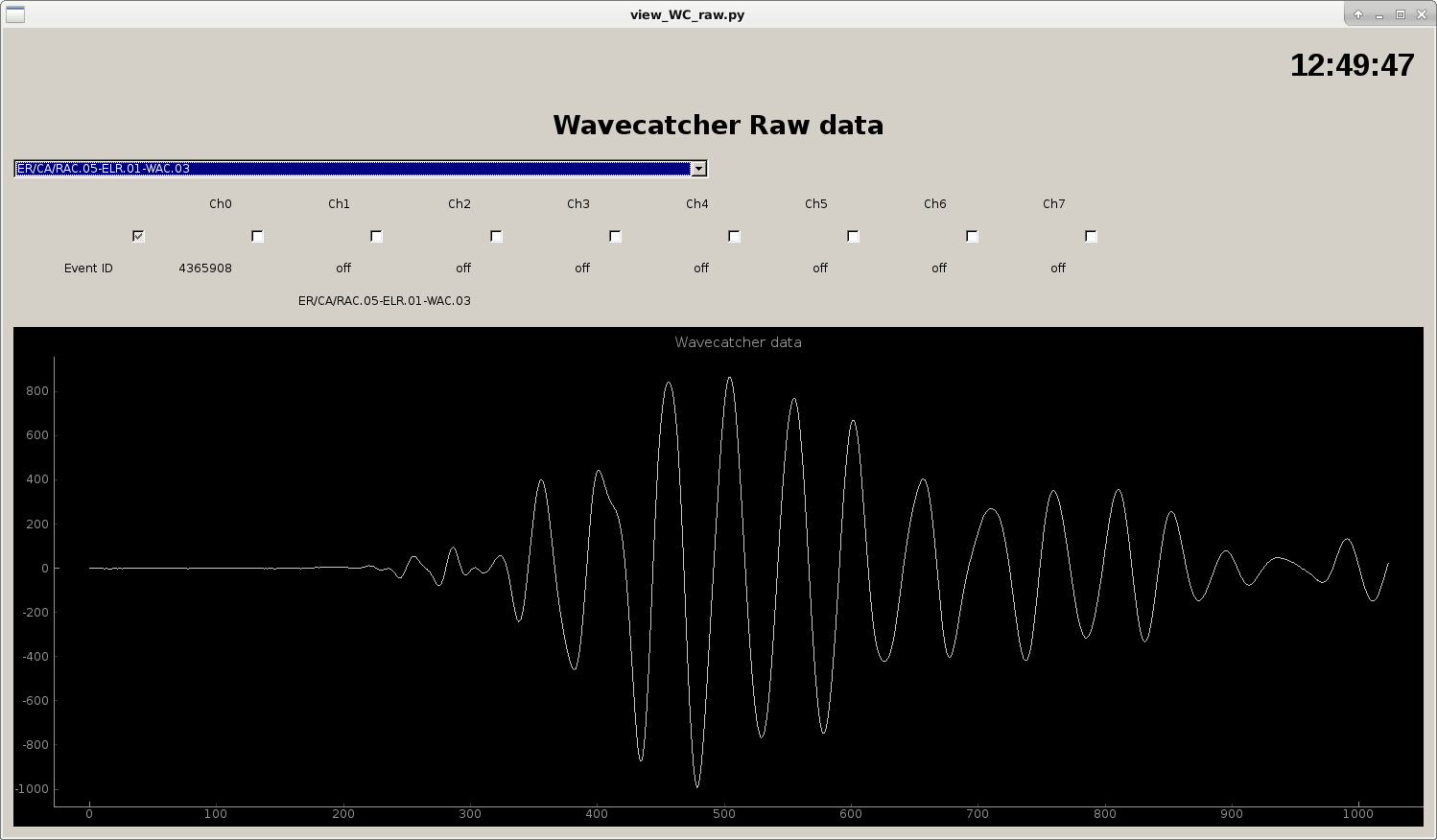

12h30 Comparaison signal avec/sans faisceau (shutter)

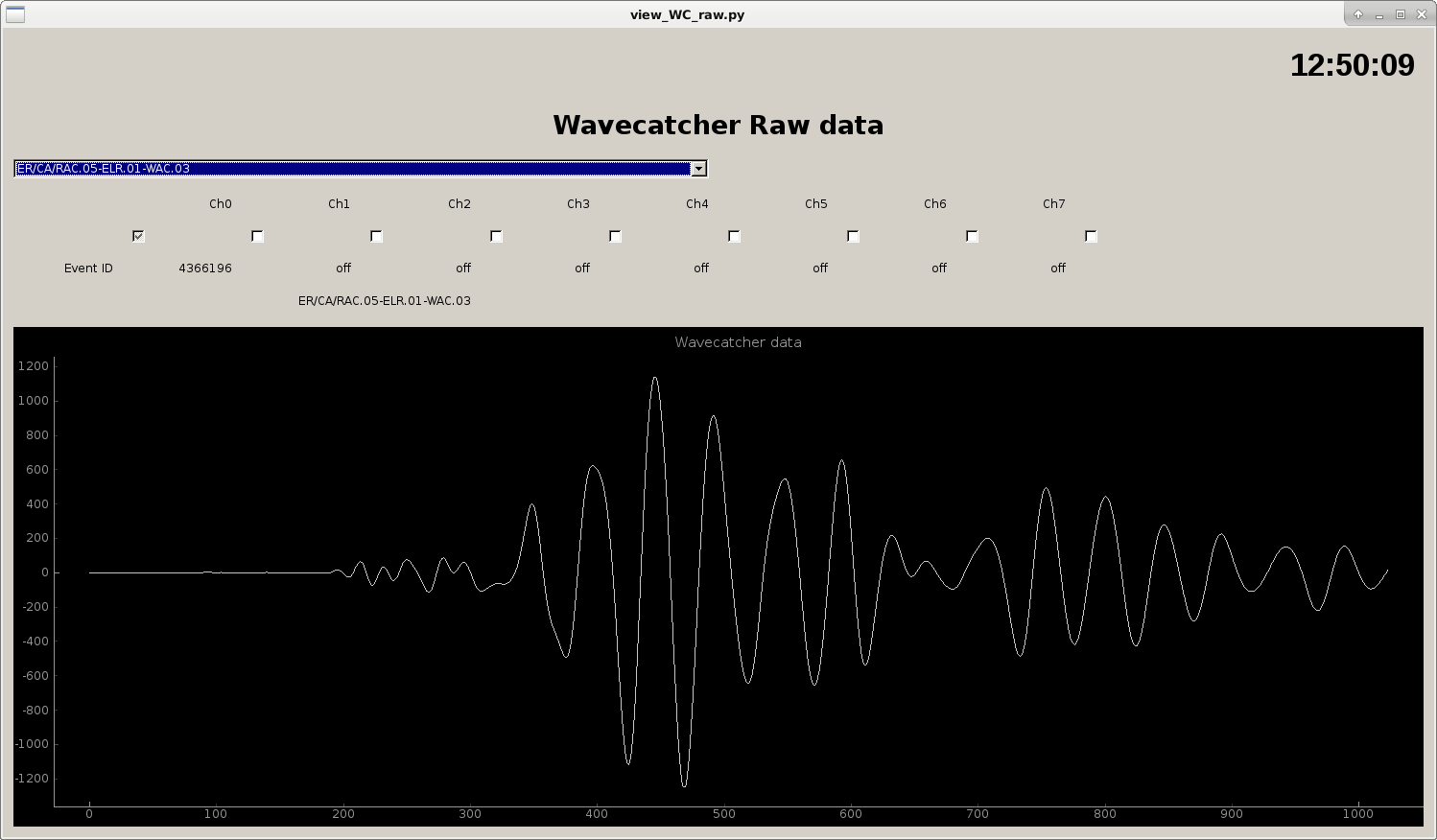

12h49 Ext kick off vs Ext kick on (12h50)

14h30 On eteint l 'anneau pour esayer de voir le signal en ligne directe.

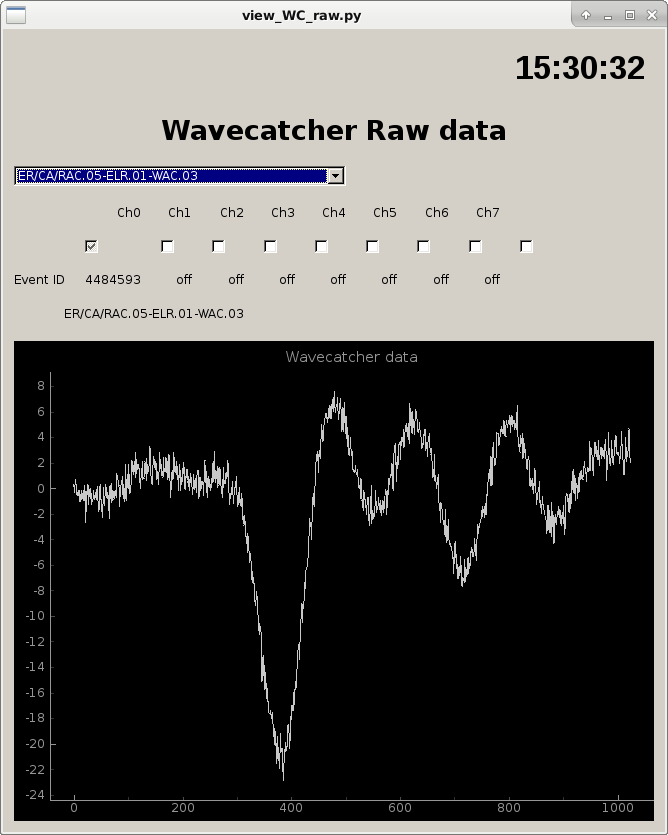

15h32 Recette TL_good_20250905_15_31_32 faisceau sur le Wavecatcher 3, 50% de transmission dans la EL. Plus d'optimisation à faire.

16h30 Signal optimisé sur WAC3. Si on allume les EP le signal est noyé dans le bruit mais on peut l'extraire...

17:00 Stop ThomX

===

Program: test DEG4 et FC ligne d'extraction

DEG4 OK pour l'instant avec 10Mhz externe

FC-EL branchée direct sur Wac3-Ch0

7h40: mise en chauffe à distance (modulateur, frigo/chiller, laser, cyclage)

Réailgnement ligne UV Laser Photocathode

- énergie sortie laser : 245uJ

- énergie injection ligne de transport : 170uJ (avant), 220uJ (après)

- énergie sortie ligne de transport : 170uJ

- énergie sortie iris (1.3mm) : 53uJ

- énergie injection canon (iris 1.3mm, atténuateur @420pas) : 43uJ

13h30 :

on a continué à faire des mesures d'émittance à 500 pC et plusieurs valeur de Soleno.
Les résultats sont cohérents sauf pour 250 A avec une emittance qui explose en Y. les résultats sont dans today, avec un travail en off à faire pour comparer à Bmad.
D'autres mesures seront nécessaires pour conclure sur la TL.

18h : Stop

/!\ l'iris est morte et a été débranchée. Elle est réglé sur 1.3mm

**** Programme ****

- réalignement ligne UV

- déblocage de l'iris laser PhotoCathode

7h47: mise en chauffe en remote (modulateur, frigo/chiller, laser, cyclage)
8H50 demarrage machine
load recette godd_20250821_17_14_40
faisceau ligne dispersive (phase canon 272° phase section 247° DP.01 253.77A image 2025-09-03_09_40_36_tl_dg_sst_02-ccd_01_RAW)
quad scan

10H Moddulateur en standby PPS PA exploi OFF

14h30: Mesures d'émittance à QP3 pour différentes conditions de charge 100pC et 170 pC, fits et scans dans le dossier today
Soucis Iris : Moteur en erreur, valeur 1.35 mm (pas sûre ...)
but des mesures : vérifier le code Matlab (Viktor)
A faire : Xcheck avec le code py (Hayg)
Autre aspect : faire attention aux images saturées, ça change le scan, et donc l"emittance calculée.

17h45 : fin du shift, Kevin va venir voir le shutter.

==> il faut réaligner la ligne UV, charge max < 200pC

7h50: mise en chauffe remote (modulateur, frigo/chiller, laser, cyclage)

9h start of the beam

The beam seems not have enogh energy and the phase distribution is not correct

Start changing the temperature of the RF section to be able to accelerate the beam on crest and compensate for the energy change

Start from

Consigne: 29.25 -> 29 -> 28.8 -> 28.5 -> 28.4

Clqrinette: 30 -> 29.7 -> 29.5 ->  29.1

Good T for 70 MeV (28.4, 29.1)

=================================

X_rays 90 keV

** Recherche on-axis methode FWHM (script Kev)
    ==> On-axis approximatif : pos fente3 H=5.10mm V=-23.2.mm , fwhm spectre ~565

** Prise de spectres on_axis et autour du on_axis

** Calibration CdTe avec feuille Au

** Mesure avec diode calibree a 3 position fentes3 (H/Vpos 1, 2, 3 = 8/-15, 8/-5 8/-25)

SANS Alu : 16h01 a 16h22
AVEC Alu : 16h45 a 16h52
                             ==> data dans data/shared

** scan FPC table ==>  17h28 repositionnee au max de flux
           100 pC e- : Mesure diode calib
           17h32, 175 pC (max attenuateur laser) : Mesure diode calib

9h: mise en chauffe en remote (modulateur, frigo/chiller, laser, cyclage)

problème redémarrage restant résolue. ==> faisceau 70MeV + production de rayons-X synchrone.

==> problème sur le stockage (100pC --> 2E6 sur TBT sum), la puissance klystron ne permet pas d'avoir 0 sur TL/BPM.02

18h: Stop ThomX

7h45: mise en chauffe en remote (modulateur, laser, chiller/frigo, cyclage)

==> problème restant du redémarrage:

    * redémarrer la synchro

    * problème moteurs

    * autres pas encore vues

8h: mise en chauffe à distance (chiller/frigo, modulateur, laser, cyclage)

9h Start of the machine at 70 Mev, Charge 95 pC

10h Start from the previous receipt for 70 MeV (see June, 6). Beam is injected only for about 50 turns. Try to understand the problem. It seems that the energy from the injector + injection by itself does not match the saved receipt.

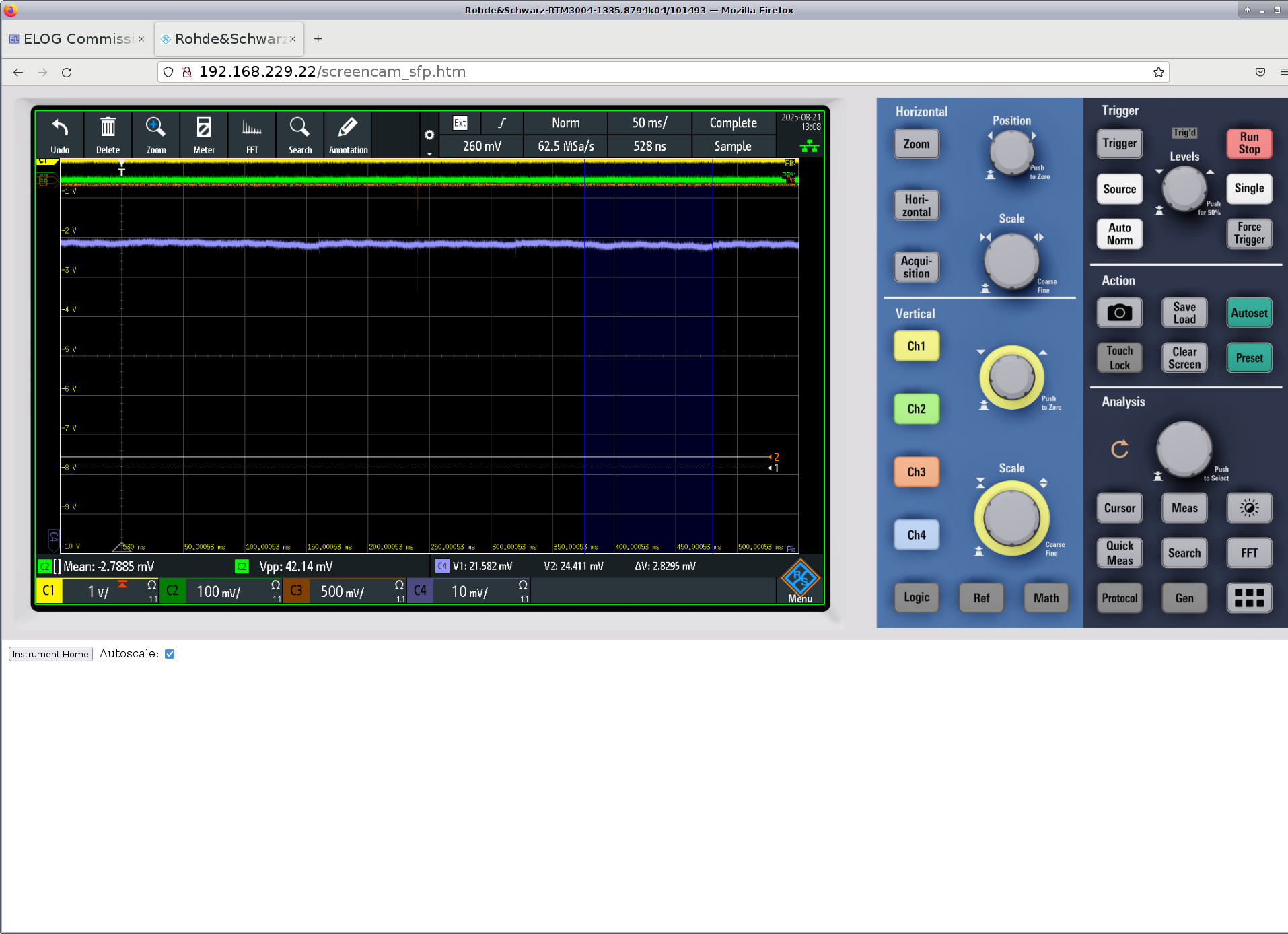

It was observed that the x-position at TL BPM2 sometimes changes in kind of steps (perhaps effect of regulation ?), see screenshot.

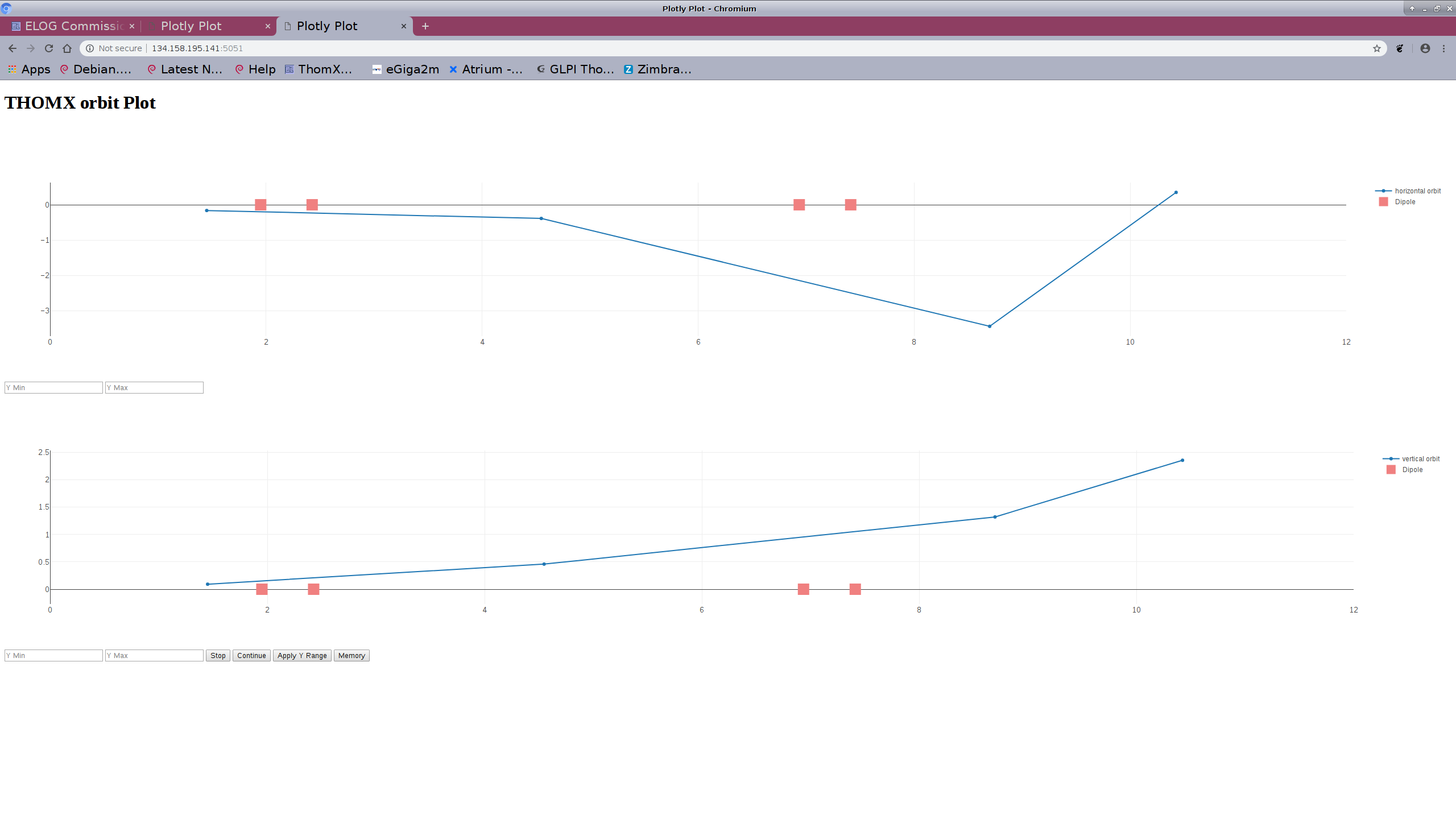

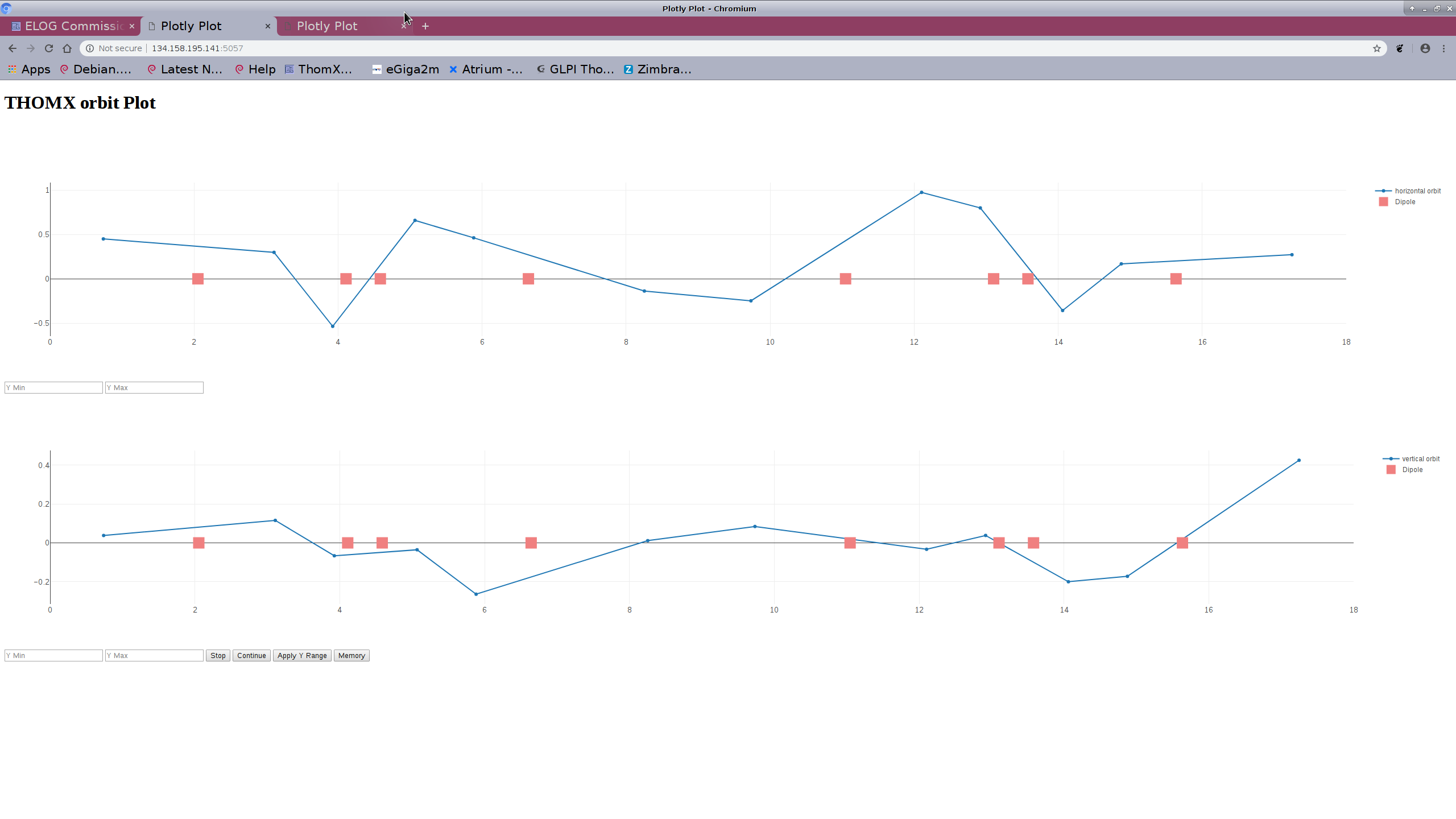

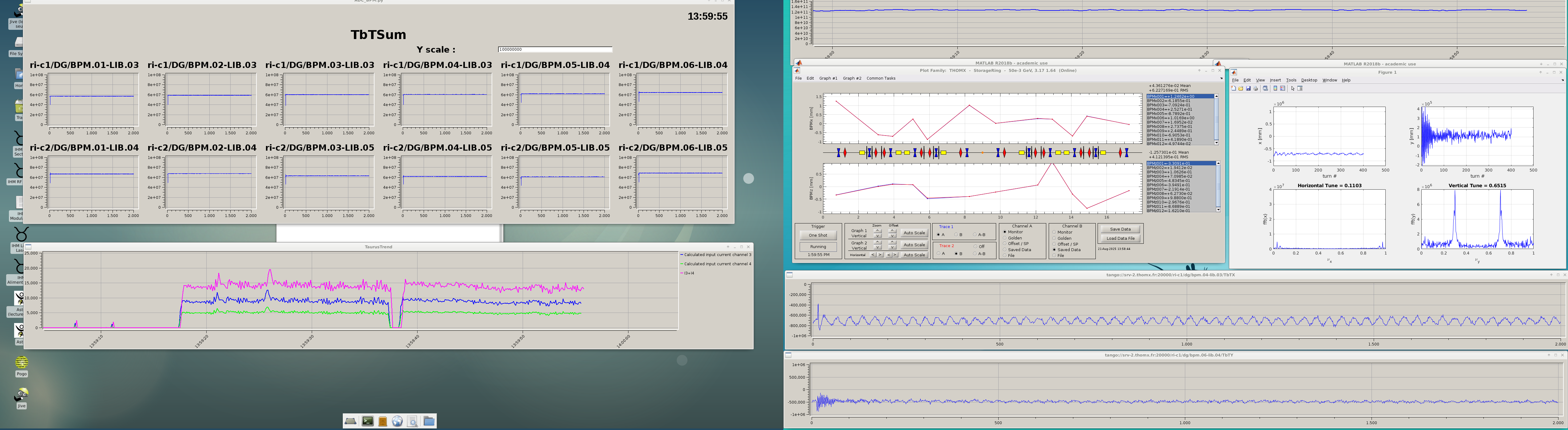

Orbit correction.

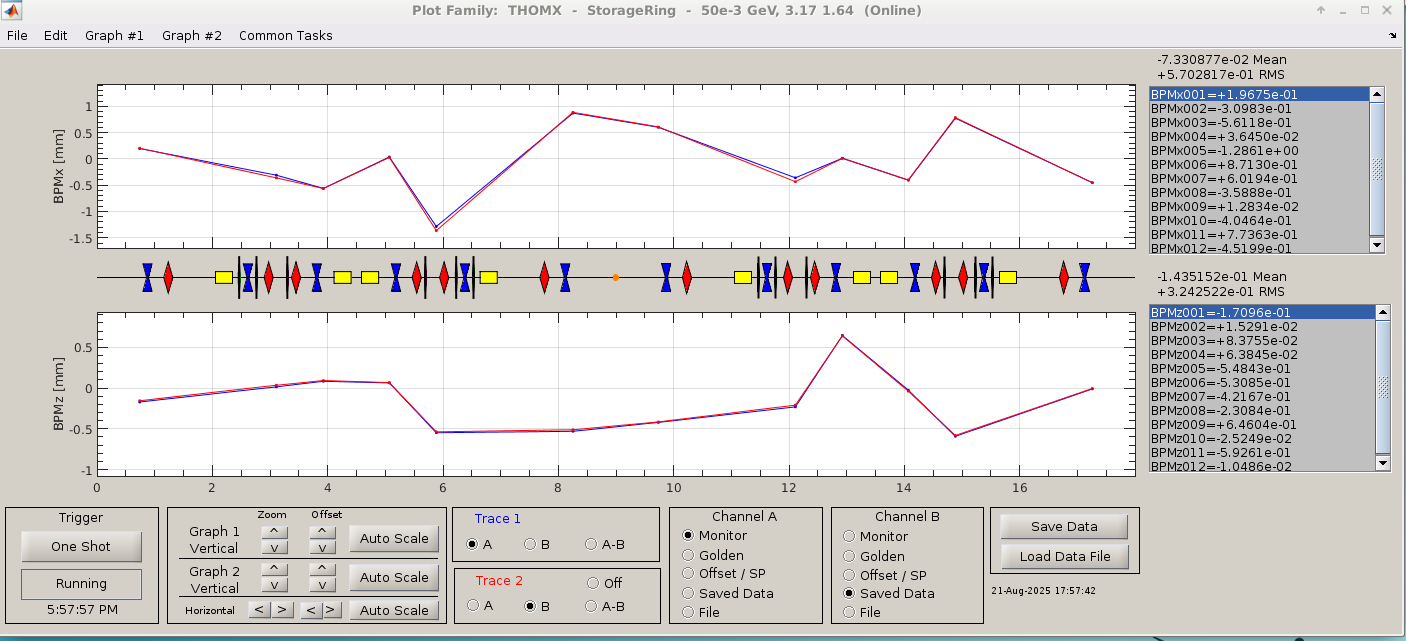

After several iterations the good storage obtained similar to June,6. The vertical orbit is flat at the IP. The receipts are saved.

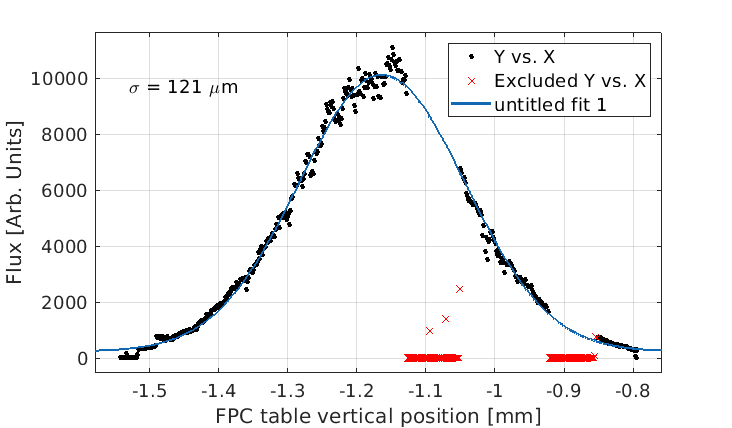

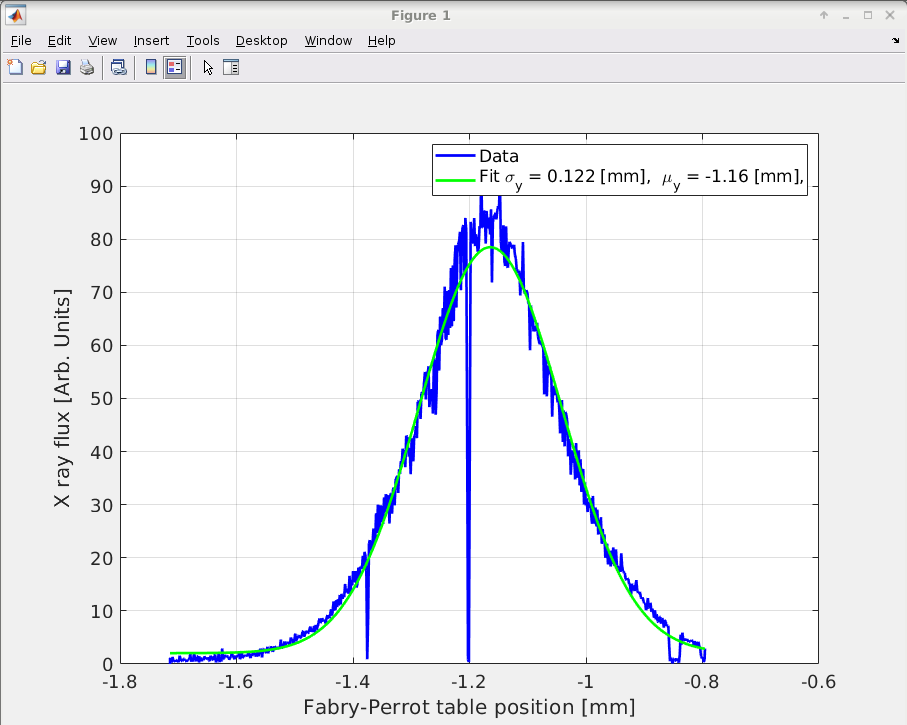

We performed the vertical FPC scan. The vert beam size is 122 um. The max signal measured I3+I4 = 40k pA

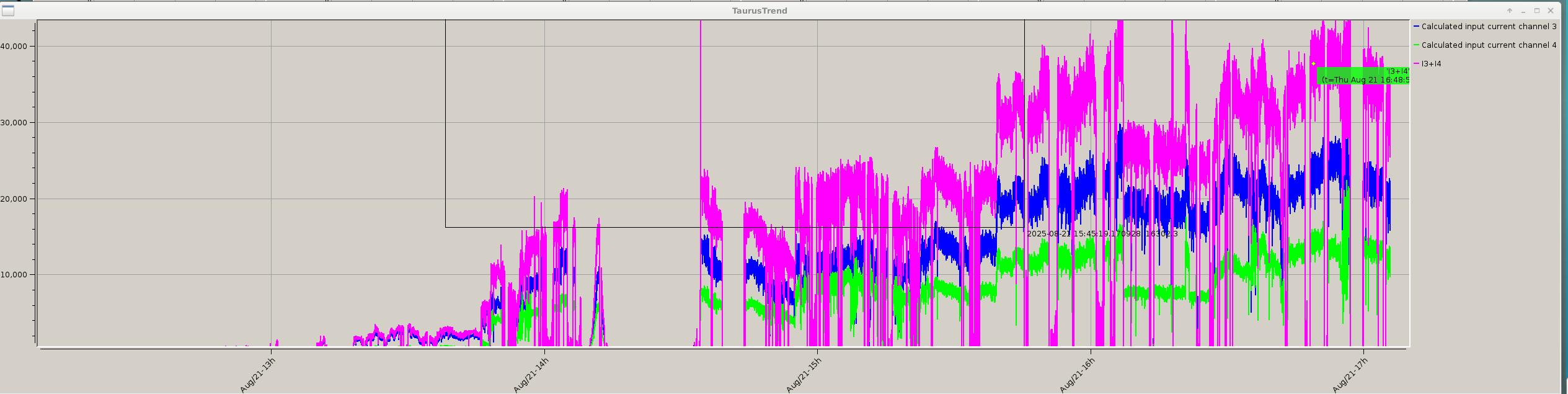

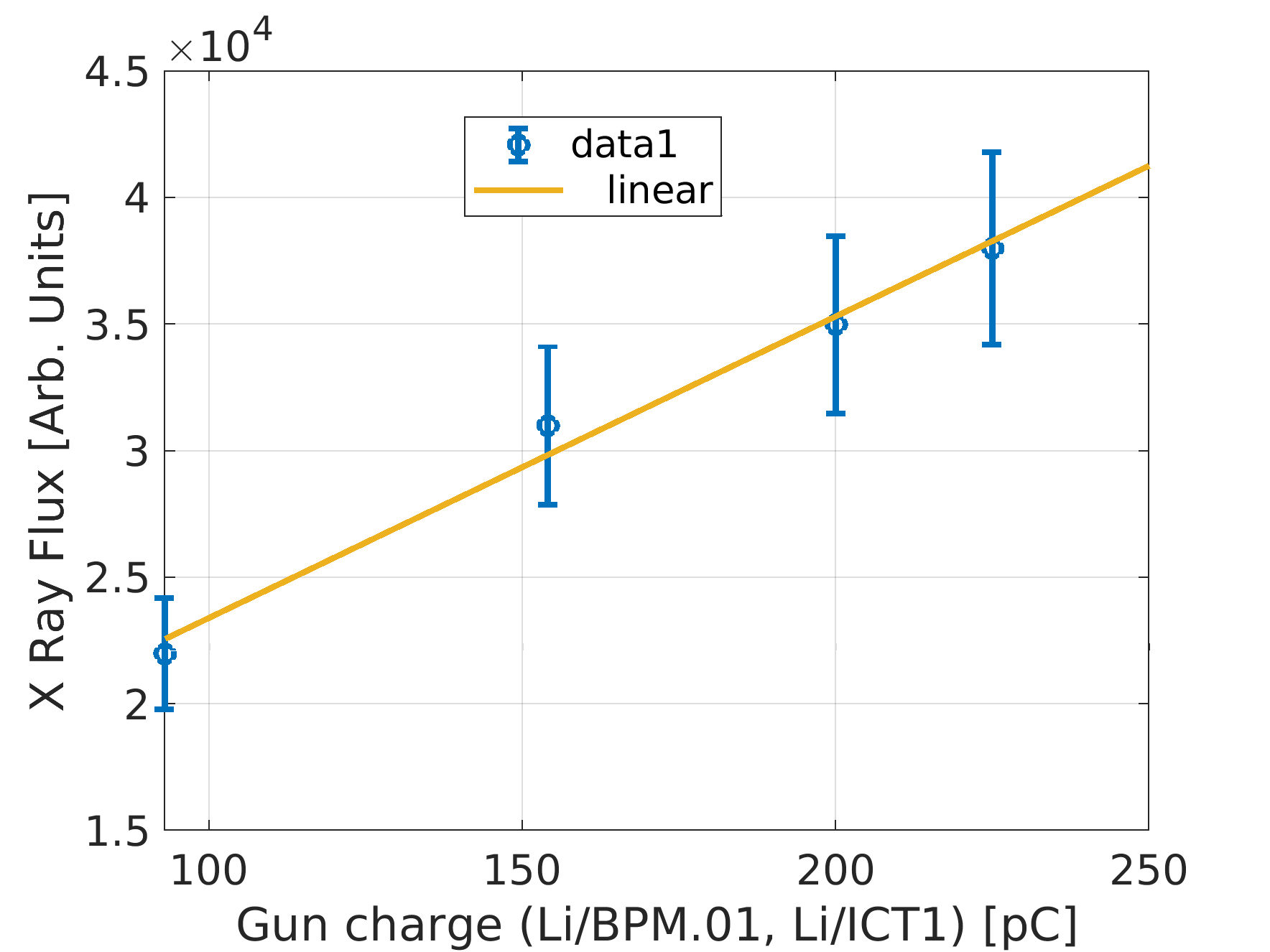

We started to increase the charge to investigate the linearity in X-ray flux. Due to the problem with phtocathode laser the max charge achieved is 225 pC. The obtained results are plotted and attached (the data should be available via archivage)

Up to 225 pC the linearity is quite good.

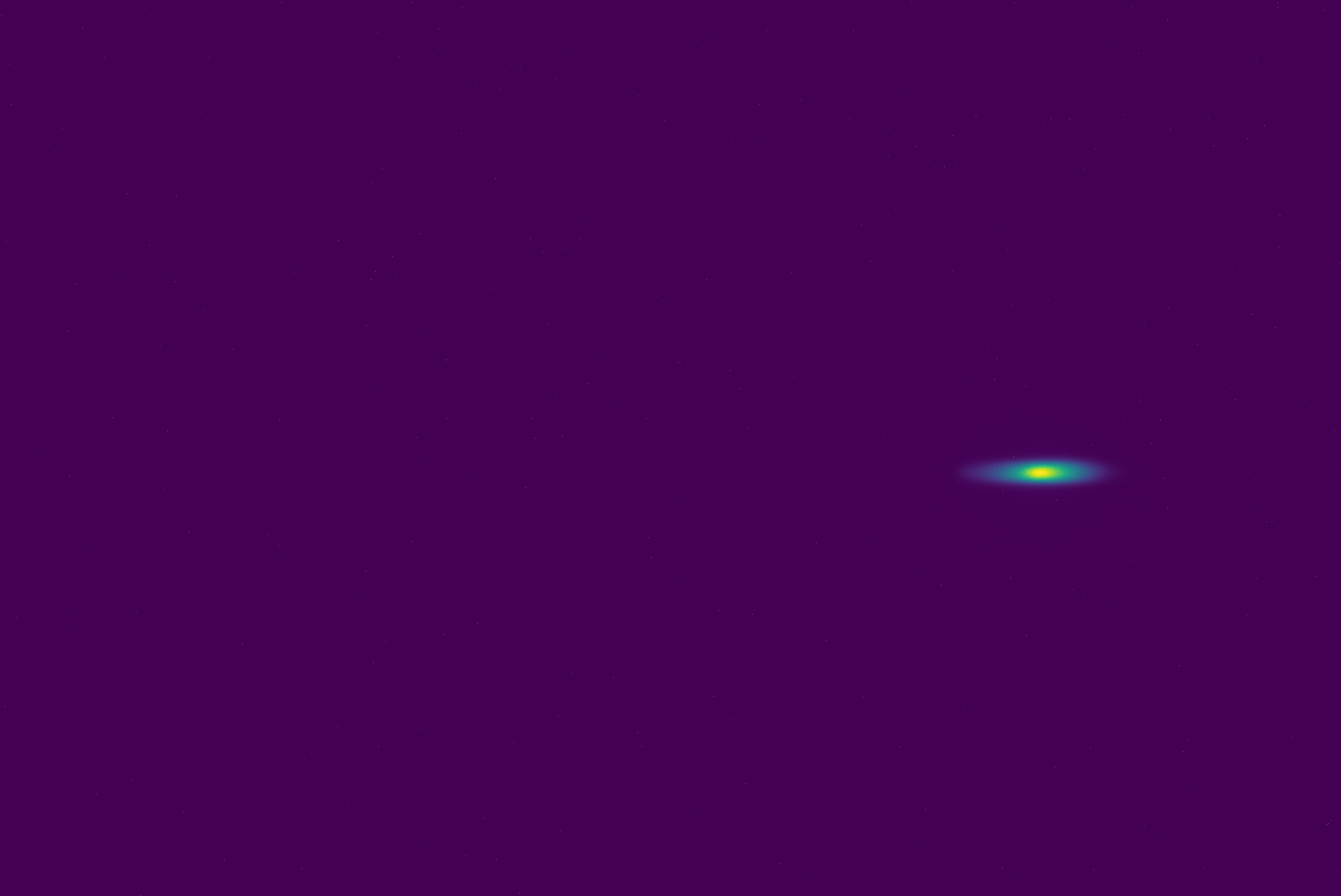

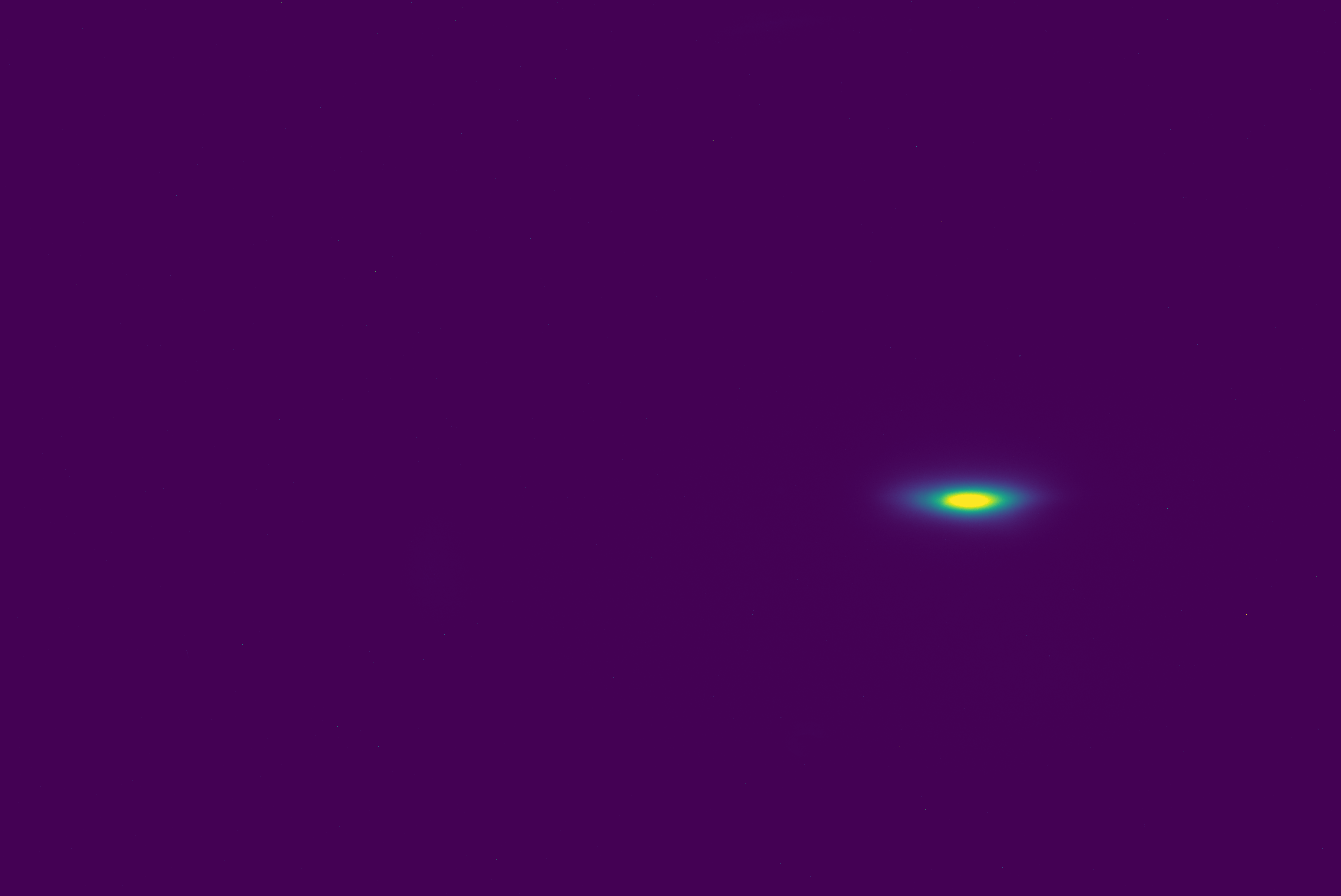

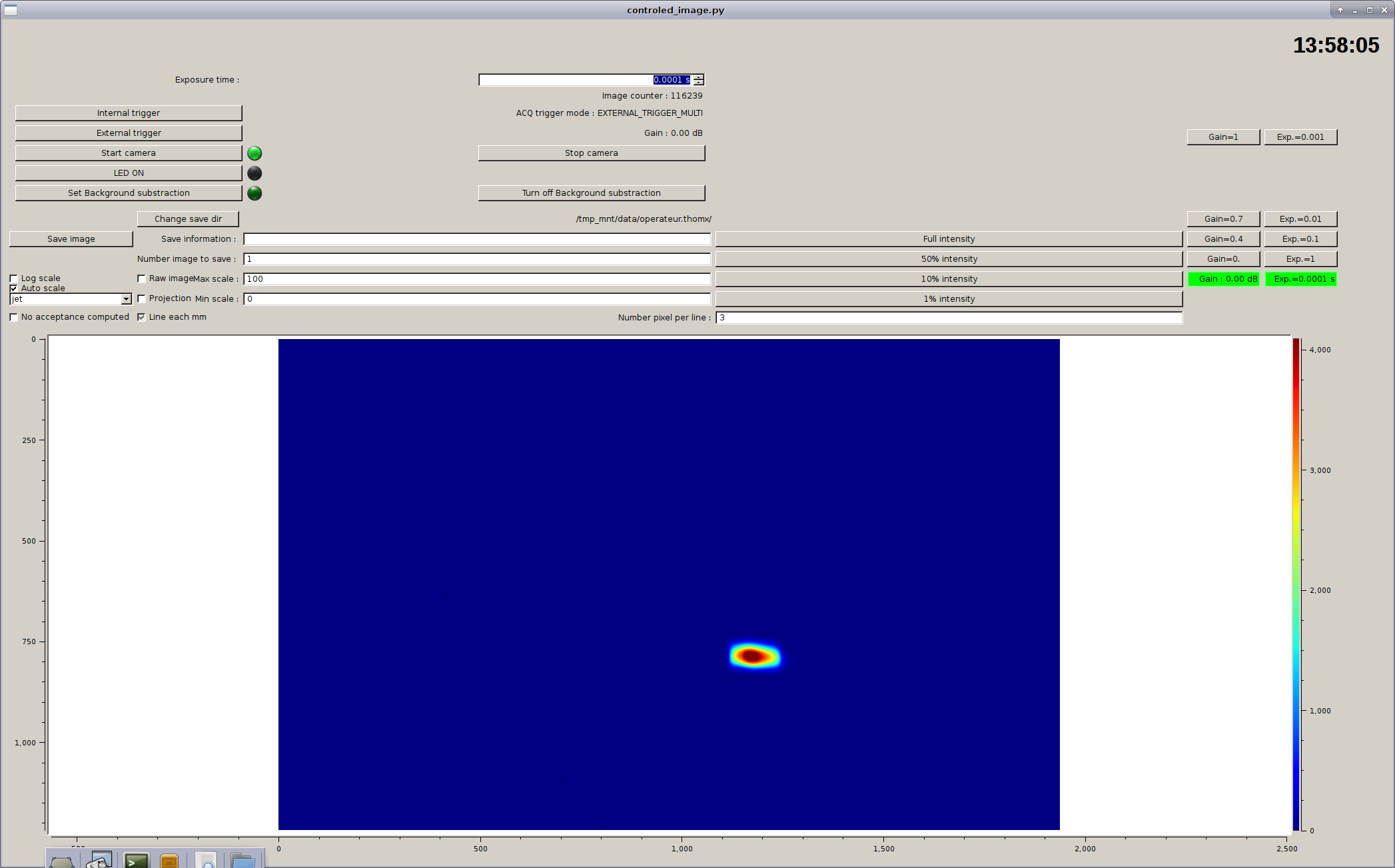

The EL is set for 70 MeV as well and the beam is seen on the EL SST.

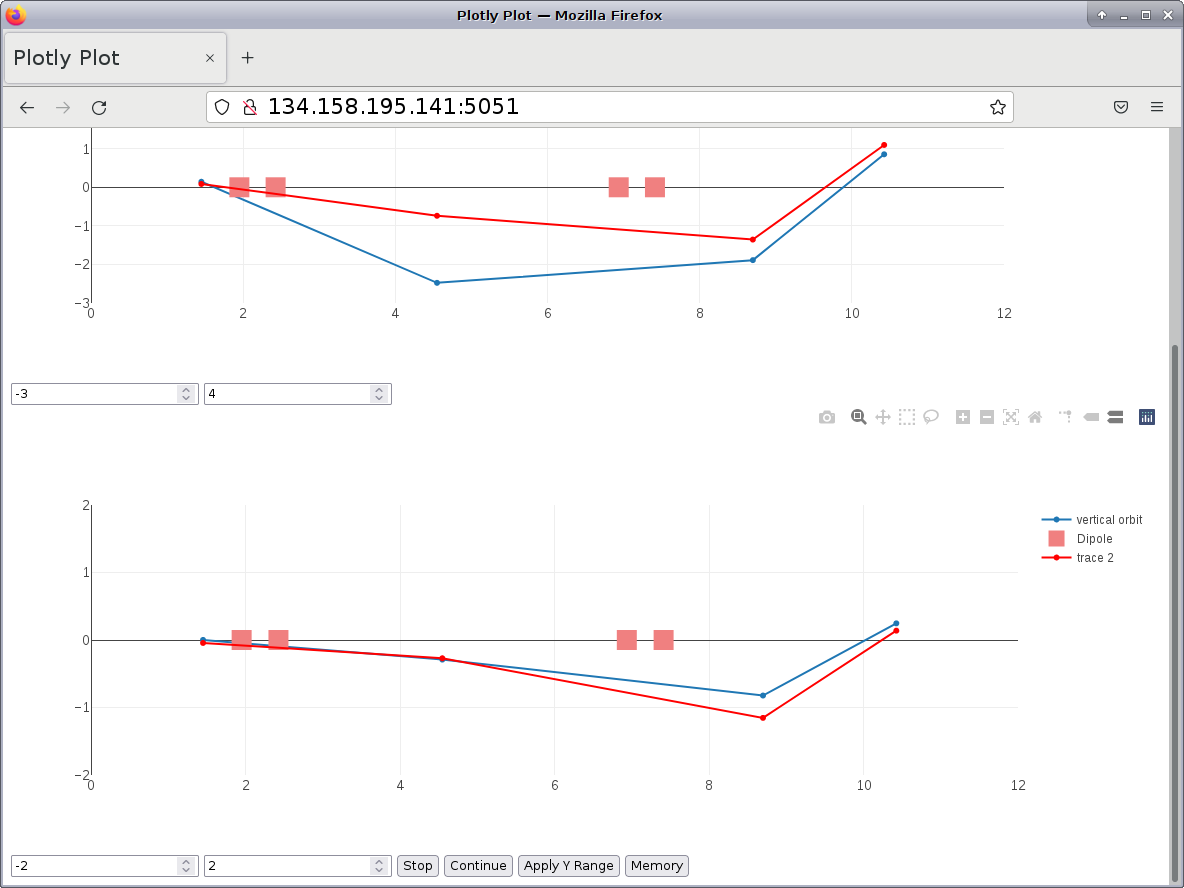

it was observed that the EL dipole affects the SR beam via orbit distortion. The SR orbit was recorrected to account for this effect. The receipt is saved for the whole machine.

18h STOP ThomX

*** Programme ***

- Stockage à 70MeV

- caractérisation X (taille faisceau, spectre ou autre)

difficulté à passer le modulateur à 1215V... (45mn)

Col0.1 et col0.2 en défaut

8h50: mise en chauffe de la machine à distance (modulateur, chiller/frigo, laser, cyclage)

L'IHM cyclage plante toujours (freeze) et le terminal ne défile plus.

10h: démarrage

Problème serveur caméra (srv-4) ==> redémarrage serveur camera ==> Probleme Starter Tango ==> attente du SI pour le démarrage à la main.

Problème client1 et 3 (écran noir) ==> redémarrage.

11h: montée en tension du Klystron (toujours pas de srv-4 pour les caméras)

==> main laissé pour résoudre le problème de double pulse des DEG

16h30: mise en faisceau et rechargement de la recette 70MeV (changement fréquence + déphaser section + atténuateur section)

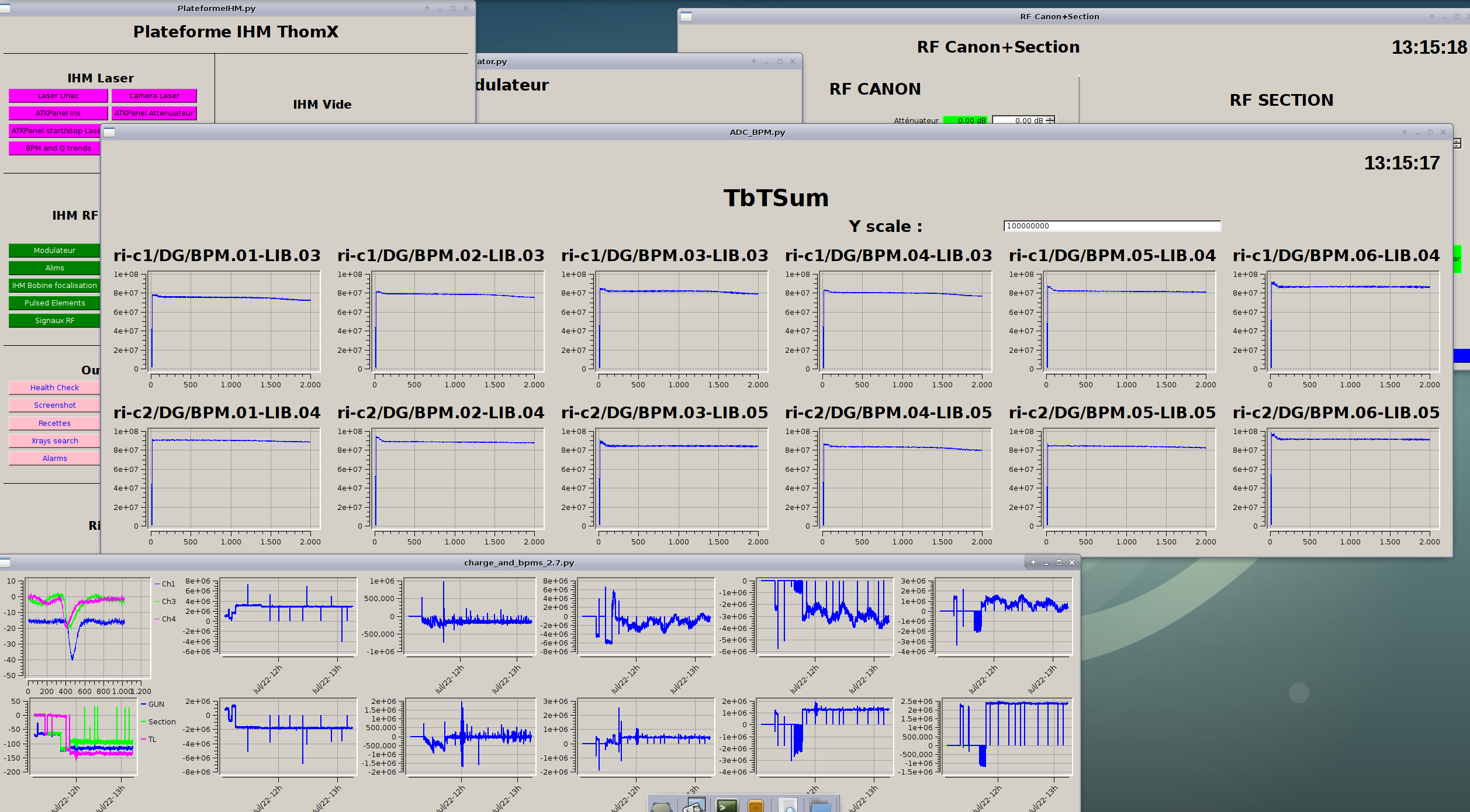

17h30: stockage dans l'anneau sur 50tours puis chutte brutale de TbTsum

17h40: arrêt machine

*** Programme ***

- redémarrage

- essaie de stockage à 70MeV

8h00 : mise en chauffe en remote (modulateur, laser, frigo/chiller, cyclage)

===> mise en route archive (script Nicolas) sur client3

===> ** extrèmement lent de lancer le server de visualisation d'orbit

===> ** grosse lenteurs sur les clients (cf. point précédent, très lent pour lancer spyder)

10h - 11h : viste de Julien et Alex de la machine et mise en route ==> dernière recette utilisée "recipe_recipe_LI_TL_RI_all_20250718_20_41_27.txt"

* la charge est faible (atténuateur à 310pas pour >100pC)

12h: problème cavité RF. L'automate ne répondait plus (redémarrage du programme automate ==> ON/OFF ne marche pas, il faut appuyer sur le bouton sous le capo de la CPU)

13h30 : mise en standby pour suite cette après midi avec Sophie (+ ceux qui veulent)

**** Observation Faisceau :

       * Faisceau plutôt stable.

       * Stockage moyen (rapport premier dernier tour)

       * la charge (puissance laser) est faible (atténuateur à 310pas pour >100pC)

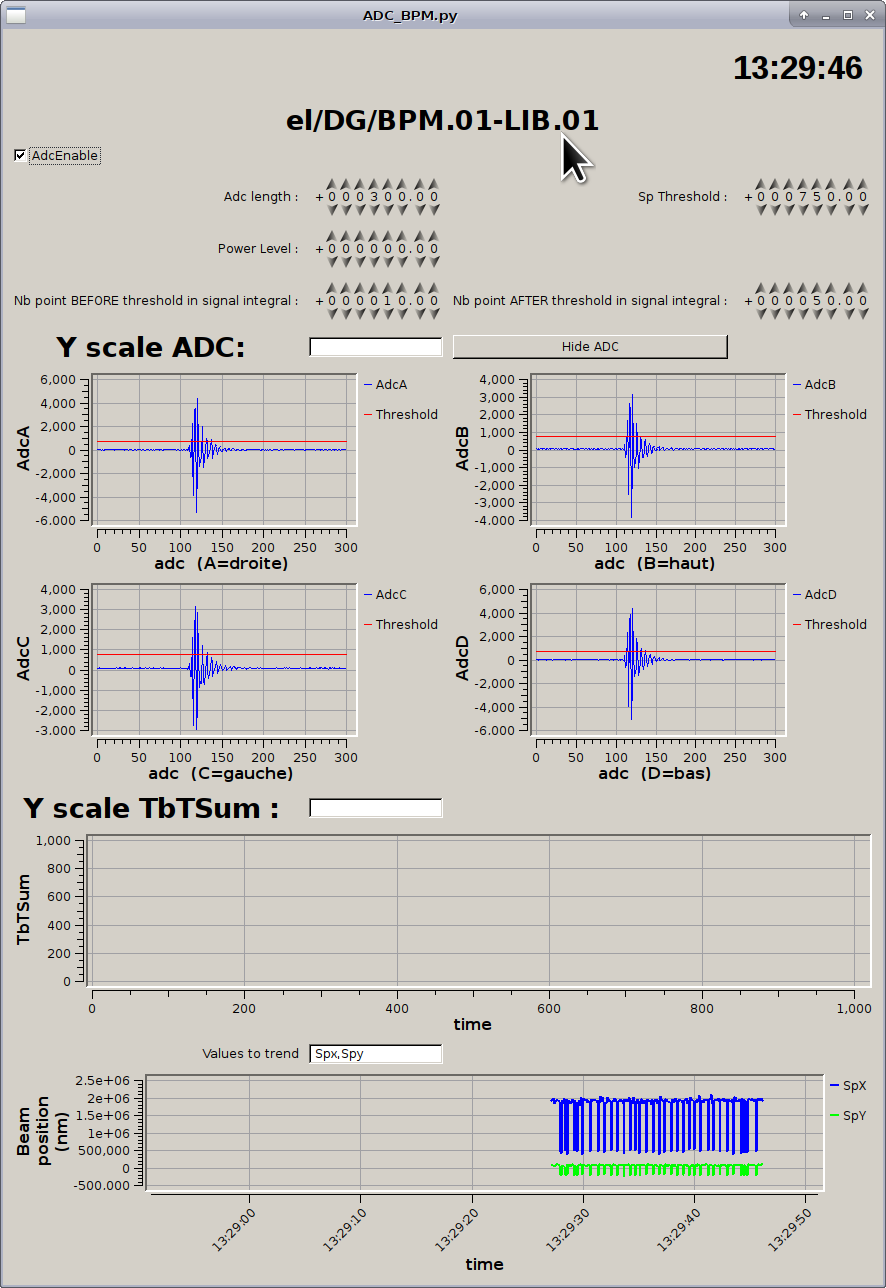

       * double trig sur oscilloscope cavité RF ==> source de problème sur l'extraction ?

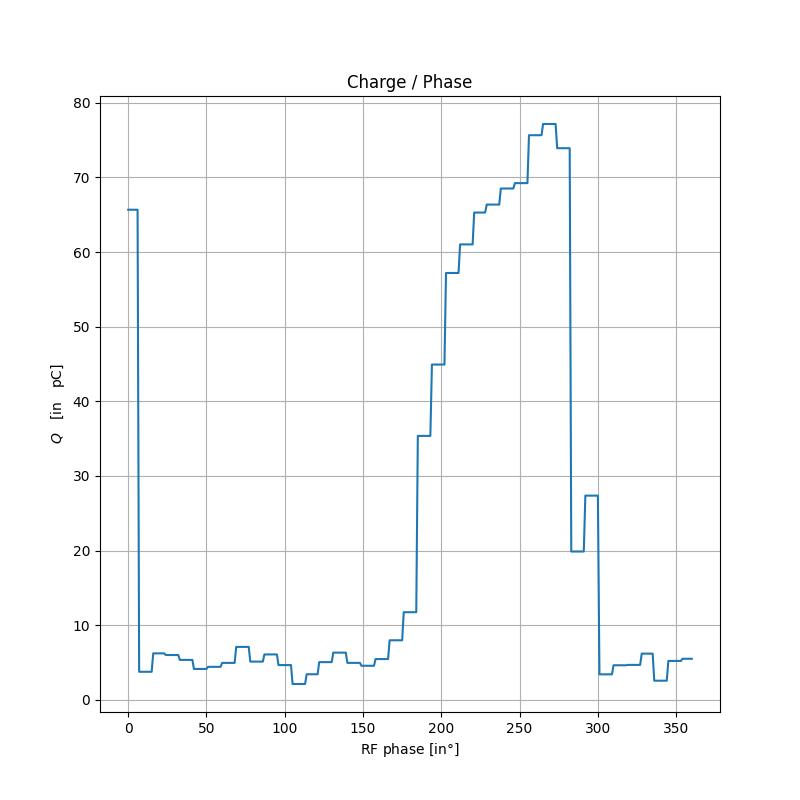

Début 16h33-16h34 scan phase gun vs BPMTL2, phase init = 235 decroissant par pas de 1degres --> 224

Stop thomX ne fonctionne pas du premier coup, s'est arrêté apres stop archivage

17h04 Arrêt machine

*** Programme ***

prise en main de la machine par Julien Michaud et Alex Fomin

8h50 : mise en chauffe de la machine (frigo/chiller, laser, modulateur, cyclage)
