Redémarrage faisceau avec le nouveau klystron

charge phase enregistrée @ 16h13

réglage modulateur 1070 (0dB), mesure énergie canon à  3.9 MeV (col 2 180 degrés), phase 180

iris à 1.3mm, charge max à 200 degrés,

mesure energie à 160 degrés : coil 2 à 212  --> 4.6 MeV (même énergie que le 6 juillet)

mesure energie à 150 degrés : coil 2 à 220A --> 4.76MeV

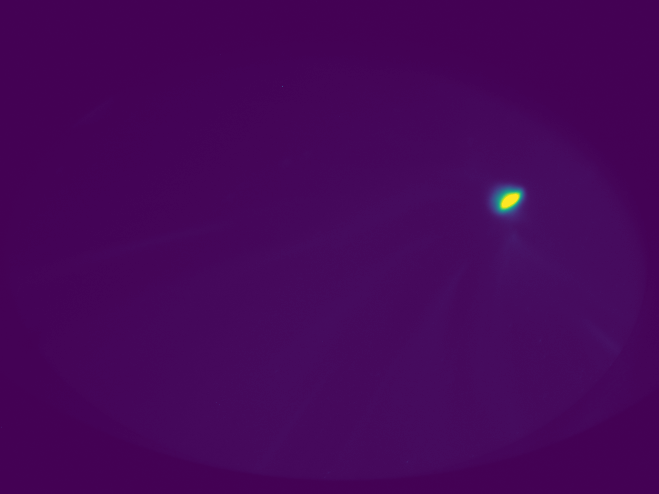

image du faisceau focalisé à la sortie du canon

Phase section à 100 degrés, atténuateur à 1.5dB --> energie (LI/str1h=-1.6A, li/str2V=0.4A)

attenuation section .4dB, dipole à 159.3A, phase section 101 degrés

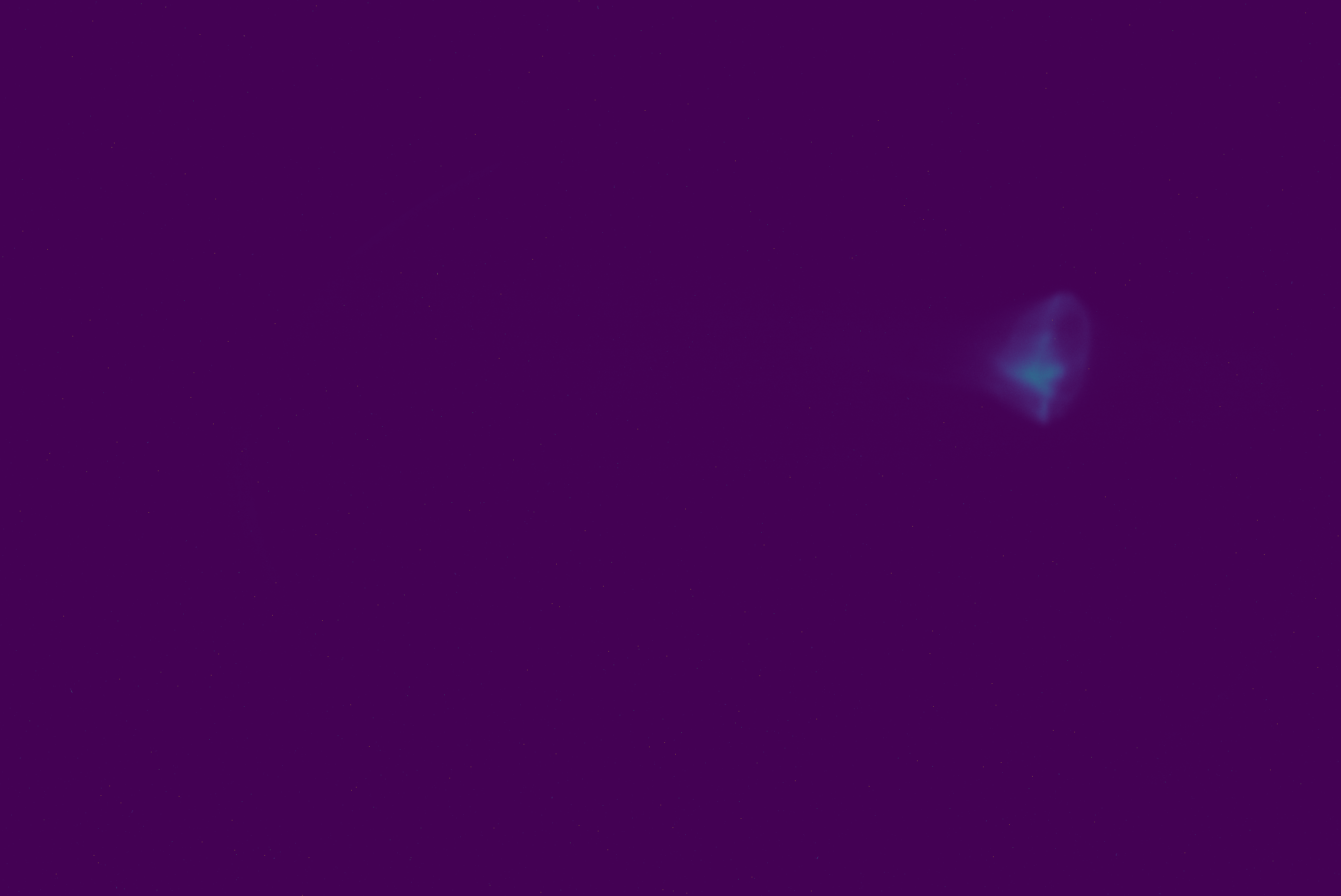

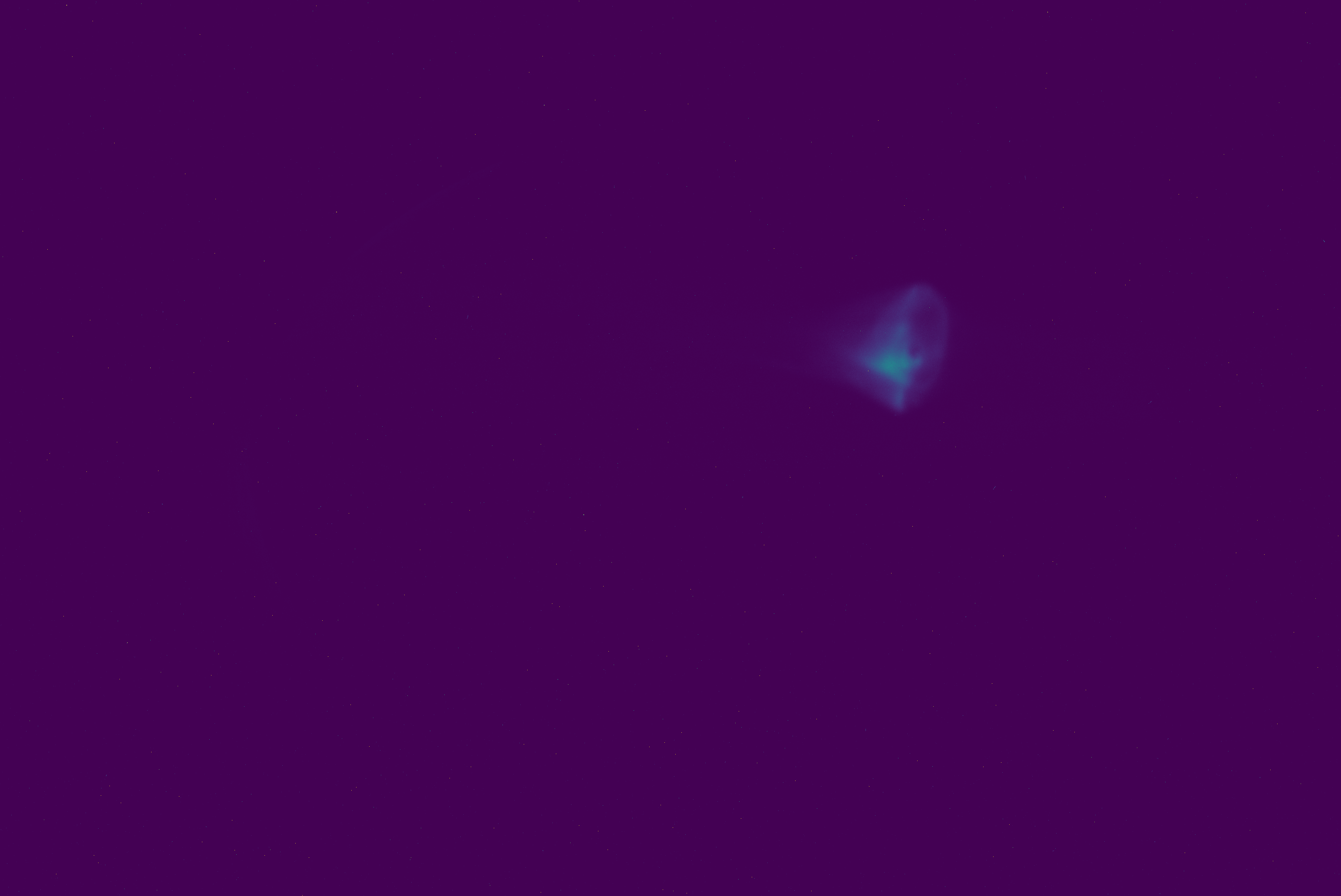

image du faisceau sur TL/SST3

Saut modulateur @ 19h40

focalisation avec QP1 et QP sur TL/SST2 , image saturée, on baisse la charge pour pouvoir mesurer les dimensions sans saturation (att à 270)
QP1= 2.2A, QP2=-2.8A

v2 QP1=2.5A, QP2=-3.3A
