10h10 modulateur ON , laser ON

Le client 5 est éteint (avec les ds calc) !!!! (rallumé à 11H)

14h50 reprise : phase Qmax = 251

(0) alignement canon/laser

OK position Iris H 5.9mm V 3.7 => cmd sur ThomX photocathode 5.9   3.53

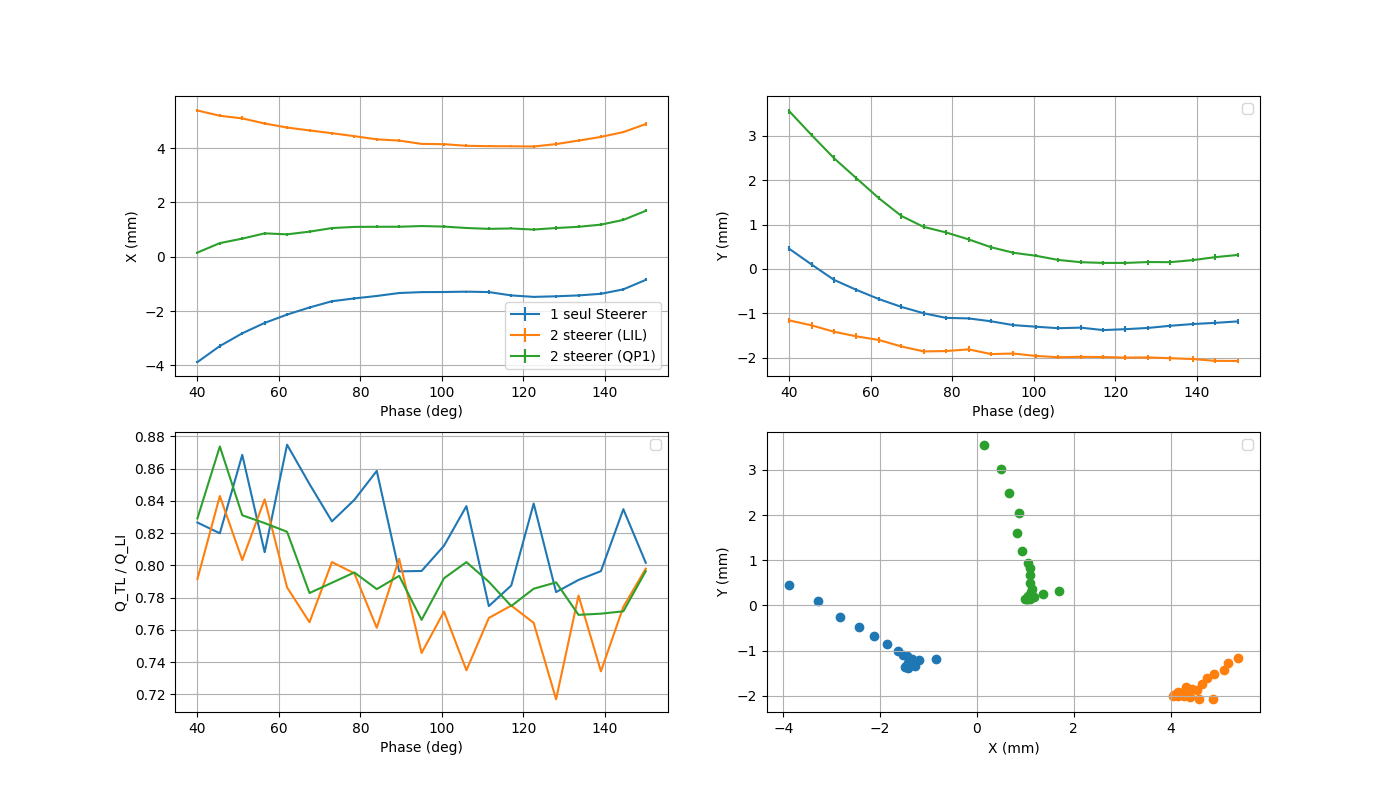

(1) Vérifier l'axe magnétique de la section (Steerer 1 et 2)

Steerers :  LI STR-01-H -1.75  -V 0    STR-02-H  0.93    -V 0  --> Meilleur comportement en fonction de la phase de la section (courbe orange)

(2) Alignement dans QP1 avec ST2

Steerers :  LI STR-01-H -1.75  -V 0    STR-02-H  0.33    -V 0.38 --> Courbe verte

Remarque : courbe bleu, uniquement en utilisant le steerer1 pour passer dans les quads, voir shifts précédents

(3) Alignement dans QP3 avec ST3

ST3 : H -7A
         V  0A

Les 3 quands (QP1, 2, et 3) sont bien aligné avec ces valeurs ST1, 2, 3

(4) Mesure énergie, minimisation de la dispersion (phase section)

On allume me dipole : 157 A

Dispersion en energie minimum pour 109° section

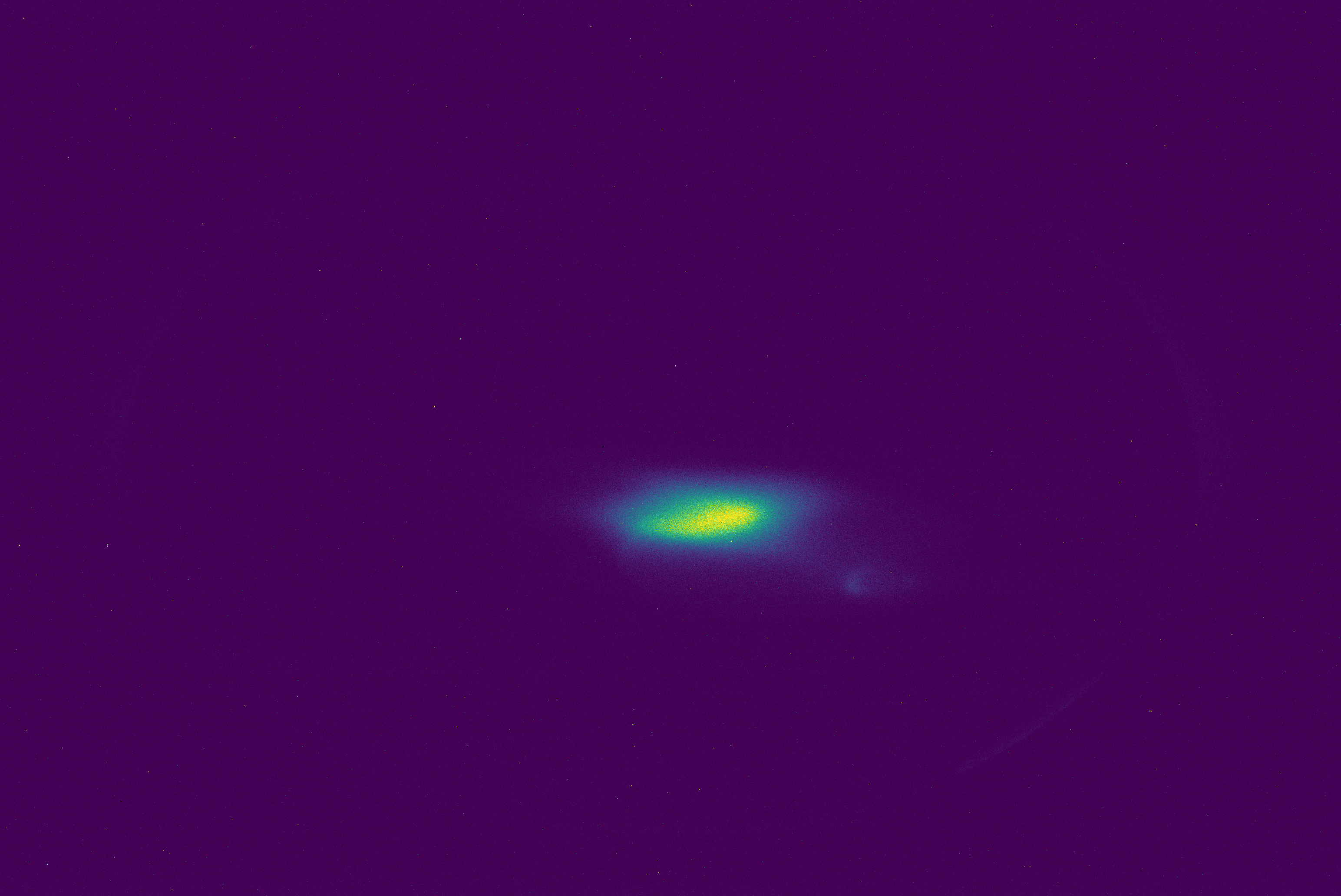

Image sur Yag3 tout de suite présente sans QP4,

On allume QP4 : Allignement horizontal sans rien faire. Petit désalignement vertical.

Valeurs Yag3:

 0A : X:14.2, Y : 10.7
 -2A : X: 15    Y : 9.4
+2A : X :15.1     Y : 11.9

Note : les valeurs en X avaient un gros jitter.

(5)

Ensuite Yag 4:  rien pas de faisceau.
ST2 de la TL à -10 en Vertival pour voir le faisceau sur Yag4. impossible d'alligner QP5. (car steerer déjà presque à max)

(6) : on reprend les valeurs STR1 et 2 axe mag LIL

QP1 : -2.6 QP3 : -2.6 QP2 : 4

Dipole : 154.4

Faisceau sur YAG3 avec QP4 = 0

On essaye d'alligner QP4 avec le dipole mais on y arrive pas. A toi de jouer Kevin.
