Prise de données aléatoires de 14h30-15h30

Problème alignement laser identifié : perte laser quelque part lorsque le faisceau est aligné sur la cathode

Prises d'image pour les deux conditions, (max charge et aligné), iris à 2 mm

max charge : 991, 5675, (7/6mm) et aligné RF : 916, 5454.9 (5.5/3.4mm, ref en bas à gauche de l'image) --> A vérifier

Un charge phase à 17h52, charge max à 140 degrés, Emax à 190 degrés

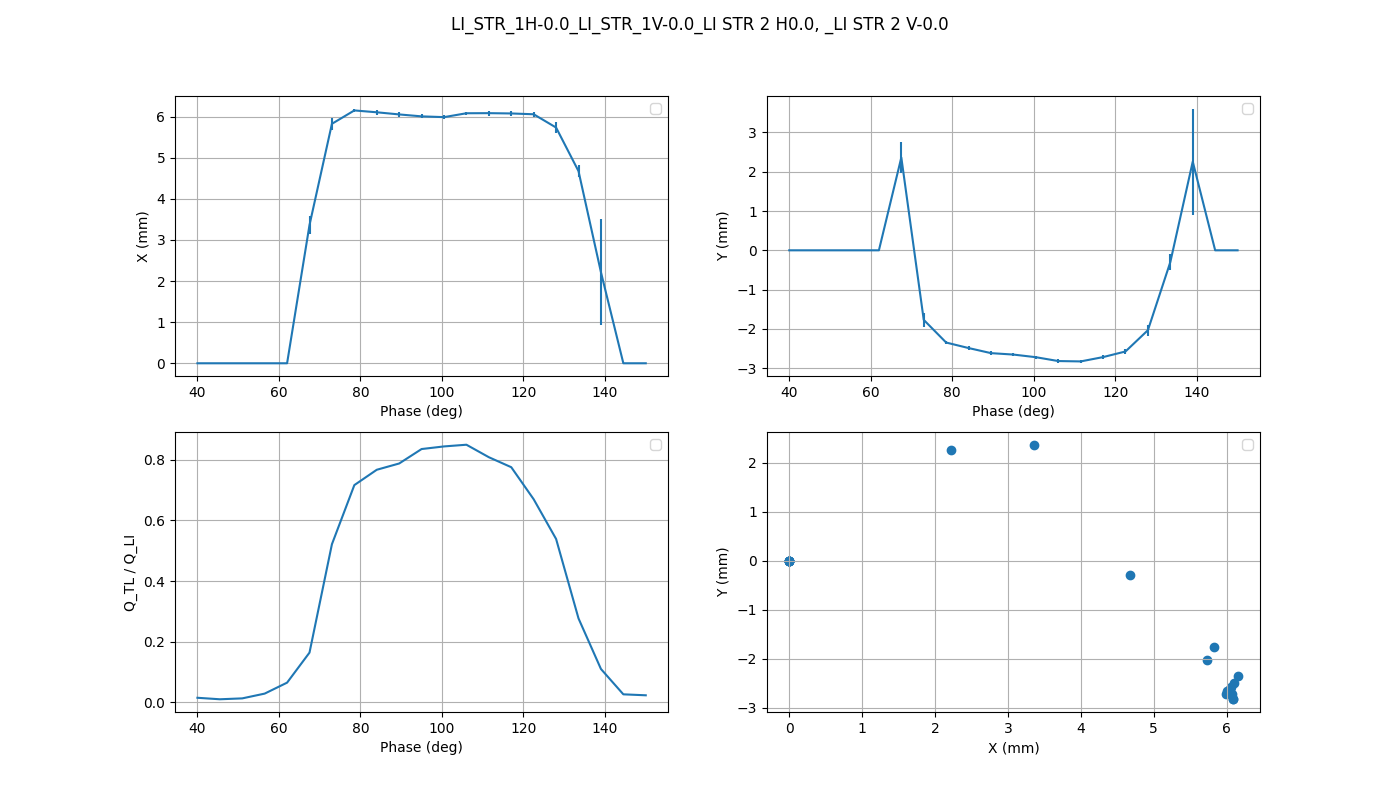

mu métal ajouté à la jauge penning à la sortie de la section : scan phase section sans steerers

Presque plat en fonction de la phase RF section

On ajuste en Y, STR01V +0.5A --> trop, -0.5A --> trop trop, +0.2A --> moins bien, +0.1A --> moins bien, -0.1A --> presque bien, on a 0.2mm de variation de 90 à 115 degrés

Mesure d'énerge en fonction de la phase

TL STR1V=+8A, scan sur STRH de +12 à 0

phase RF section = 80 90 100 110 115 120 130; energie = 48 51 53.7 54.6 53.7 52 49.6

Scan de dimension à 110 deg de phase RF, et coil2 192A, QP1 = +2.4, QP2=-3.2A, 5.8/1.3

Retrait du mumetal, et m^eme mesures --> Pareil

charge : 30pC

Alignement sur les quads avec les steerers LI 1h -1.4A, 1V +0.5 A

tests valeur de matching QP1 1.95, QP2 -3.97, QP1.41A

scan de dimension, 4.5/ --

scan de la phase de la sectio avec ces valeurs de steerers. attention il y avait les quadrupoles sur celui de 20h16, mais on a plus de trasmission et une bande de phase plus large...

Refaire demain avec le diaphragme de 2

Arret 21h00
