Alignement laser :

Zone testée : [phase_Qmax -10, phase_Qmax]
Méthode : on varie la phase et on mesure le déplacement du faisceau sur les BPMs et sur l'écran SST.
Ajout : on applique la soustraction du courant d'obscurité sur la camera sst pour améliorer la mesure.

Note : lorsque le faisceau est quasiment alligné, les pentes sont plus difficile à observer, on voit des oscillations.

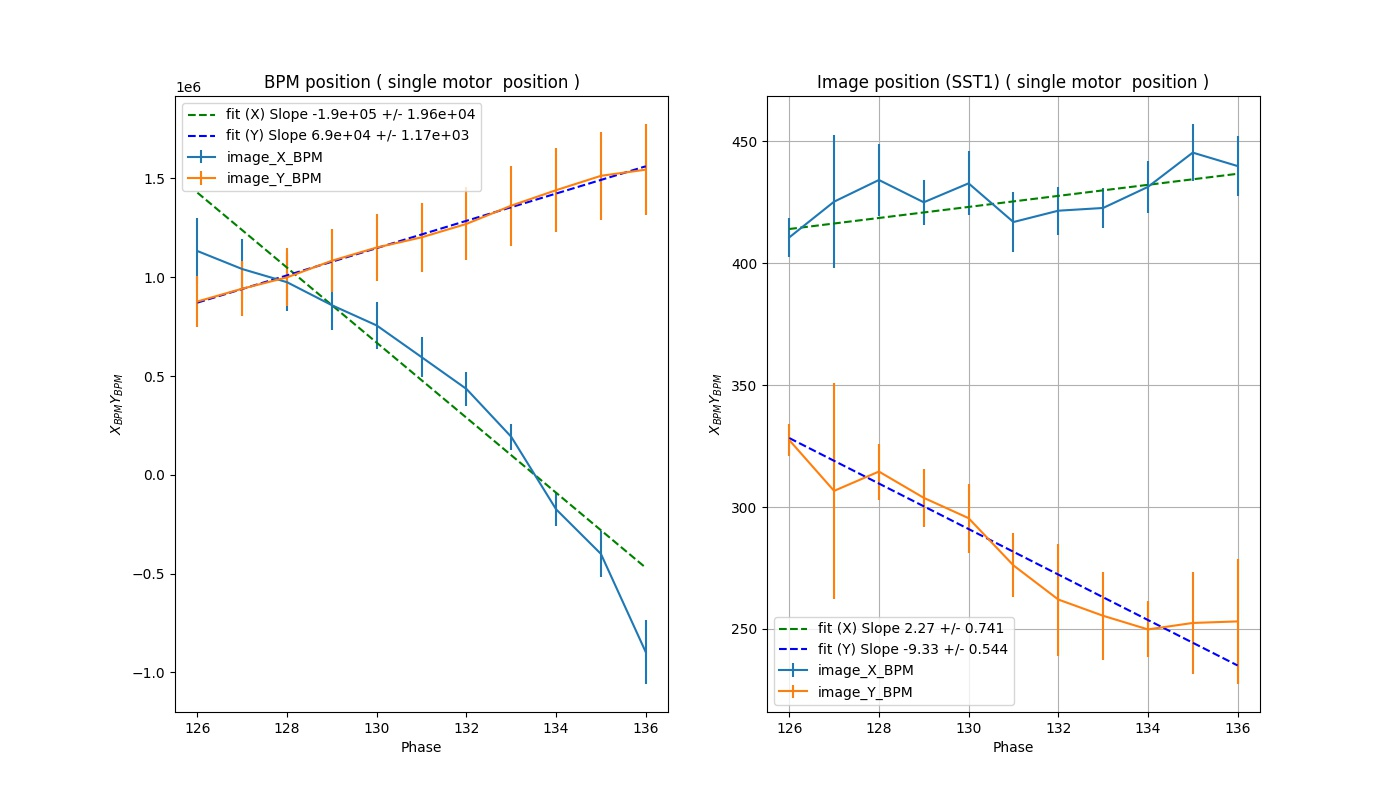

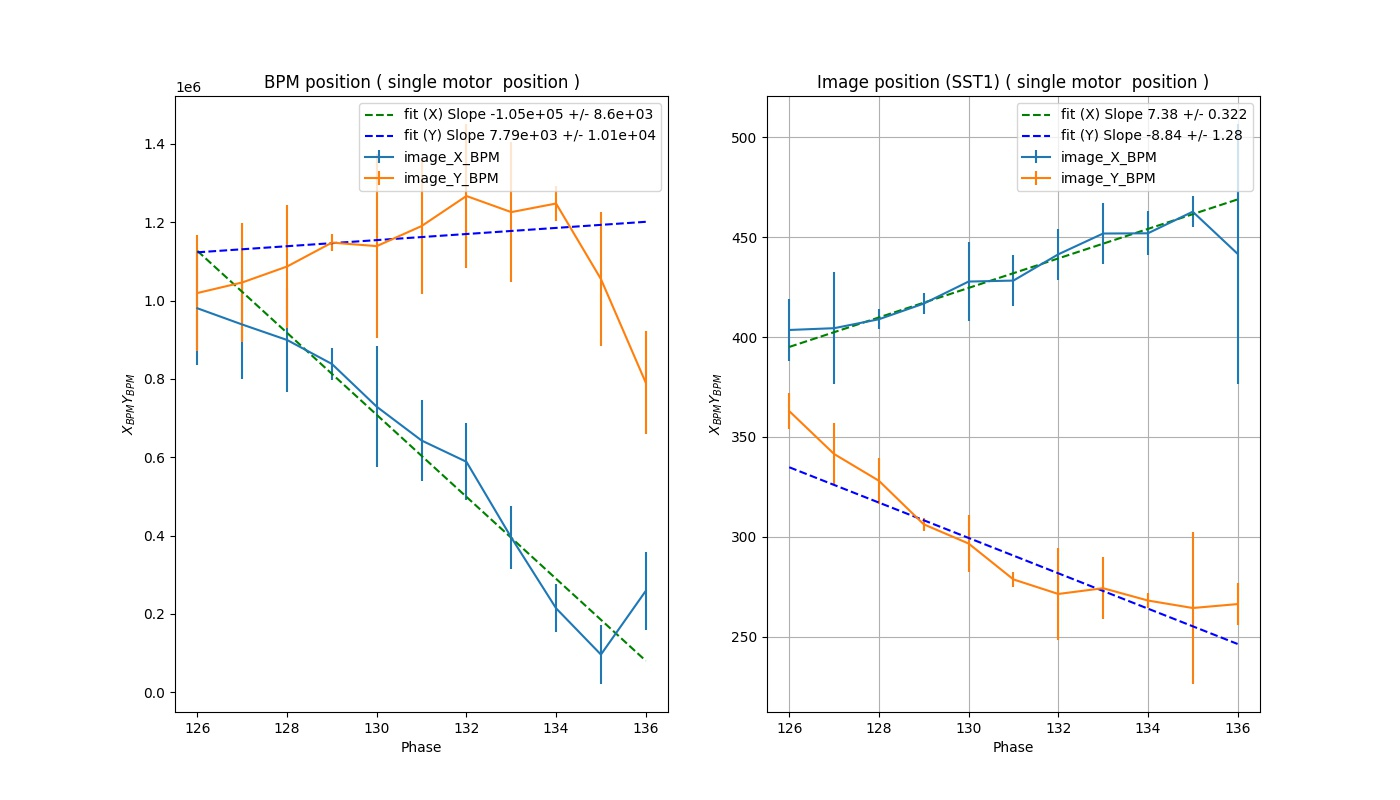

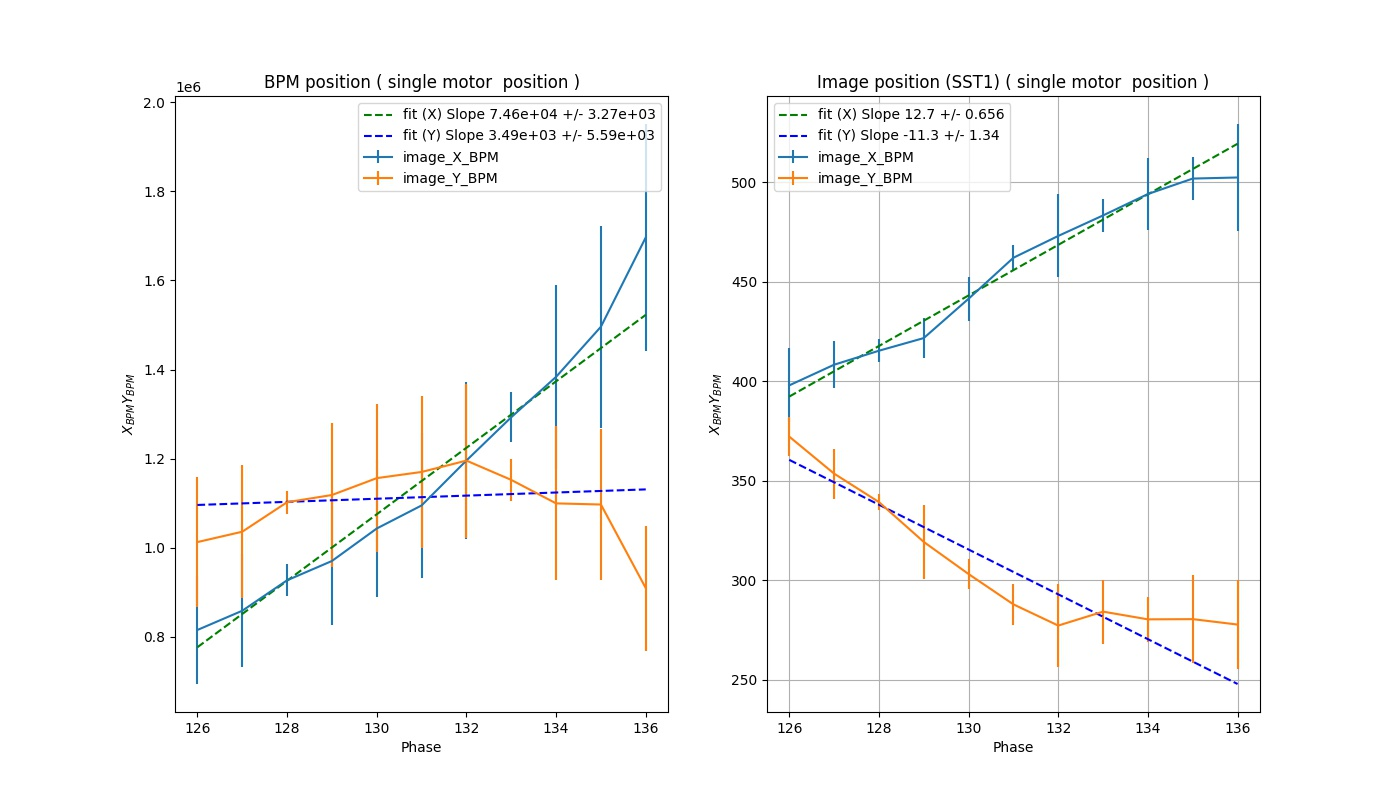

ensuite nous avons modifié la position du laser sur la cathode en X avec le moteur M4. voici les plots pour differentes configurations.

Il semble difficile d'alligner à la fois sur le Yag et le BPM.

Cas ou on alligne sur le Yag en X mais sur le BPM c'est pas du tout alligné du moins ça l'est moins.

Images et data  disponibles sur :  /data/shared/Commissioning_tools/Mesure/20220617/Align_laser/

Sinon coté modulateur il s'est arreté plusieurs fois en Standby.
