9h15 : Mise en chauffe modulateur et chiller (SC/MO/HG)
Aujourd'hui : Alignement faisceau (CB, HG, JNC, SC)
Valeur max photodiode : hier on avait 62 mV sur le scope (JNC) et aujourd'hui on a 0.58 de valeur de signal sur taurus (HG, SC)
A 10h21 on a entre 0.6 et 0.62 de signal photodiode

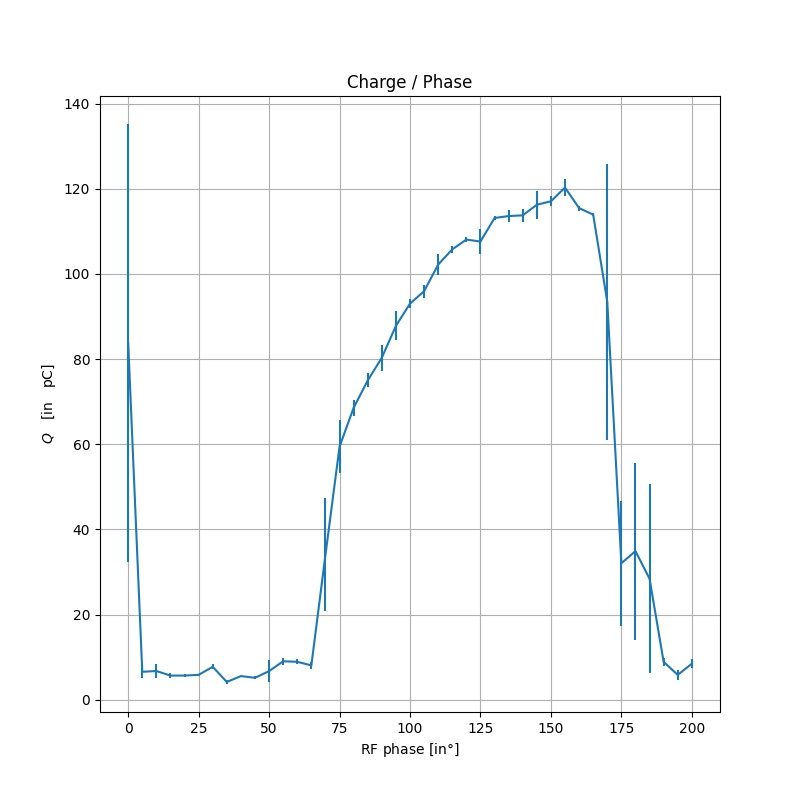

Phase de charge max = 161 (identique à hier)
Mesure stabilité laser :
Perte modulateur 11h04 *2 (de trig à Hv)
Perte modulateur 11h06
mesure puissance RF
PIC = 216.3mV
PIS = 127.53 mV
PHOTODIODE u=66 mV
Valeurs BPMs avant scan
LI/DG/BPM.01-LIB.01 SpX = environ 0.65 mm, Spy = environ 0.45 mm
Position Ecran LI/DG/SST.01 Position X = 15.9 mm Position Y = -11 mm
TL/DG/BPM.01-LIB.02 SpX = environ 5 mm, SpY = environ -1.2 mm
Position Ecran TL/DG/SST.01 Position X = 17.4 mm Position Y = 7.7 mm
Scan phase section avec COL2 = 187 A
/LI_STR_1H-0.0_LI_STR_1V-0.0_LI_STR_2H-0.0__LI_STR_2V-0.0/Scan_pos_phase_LIL__at_31-05-2022__14-25-49.png
Augmentation du Sp Threshold de TL/DG/BPM.01-LIB.02 à 250 au lieu de 150, cela fait disparaitre les pics parasites observés.
Seuil modifié aussi pour LI/DG/BPM.01-LIB.01 qui passe à 250 au lieu de 150.
COL2 = 187 A Scan phase section :
LI_STR_1H-1.25_LI_STR_1V0.3_LI_STR_2H-0.0__LI_STR_2V-0.0/Scan_pos_phase_LIL__at_31-05-2022__15-04-39.png
LI_STR_1H-0.0_LI_STR_1V-0.0_LI_STR_2H-0.95__LI_STR_2V0.2/Scan_pos_phase_LIL__at_31-05-2022__15-15-40.png
LI_STR_1H0.4_LI_STR_1V-0.4_LI_STR_2H-1.34__LI_STR_2V0.35/Scan_pos_phase_LIL__at_31-05-2022__15-43-06.png-
-quelques analyses de positionnement du faisceau entrée sortie section avec et sans puissance RF (notes à reporter), on retrouve des tilt de 10 mrad et des offsets de 10mm à mettre à l'entrée de la section pour que le faisceau soit transmis
- Quad scan pour plusieurs valeurs de courant du solénoides 175A, 220A, et 210A
- Energie en fin de section 50.28 MeV, charge 100 pC avant et après section
Arret machine 23h30 (CB, JNC)
quelques arrets modulateur :
- 20h35 standby 1 fois
- 20h37 Hv 3 fois
- 23h13 HV 2 fois
Prochaine manipes la semaine prochaine :
- mesure de dimensions en sortie canon en fonction du courant du solénoides (en s'arrurant charge phase, et energie /phase, et dimension laser)
- encore un peu d'émalioration de l'alignement soléno à faire (en adaptant le script avec la variation de la phase, énergie et courat soléno)
|
