9h10 Démarrage modulateur et chillers
casemate ouverte
- 11H : casemate fermée TRIG --> 1060 V HT sinon interlock (réflechis)
- on va vérifier l'alignement du Laser --> Alignement Laser
Umod = 1090 V
Pic = 195.6 mV, Pis = 113.3 mV, Photodiode = 74.71 mV

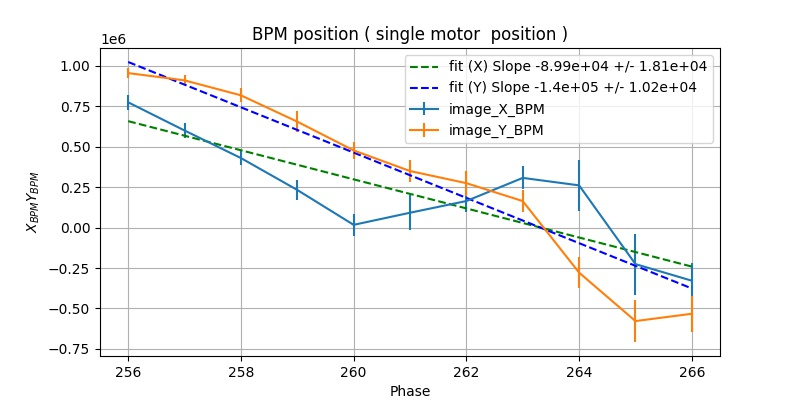

Alignement laser :
Alignement Soléno :
de combien on change la phase en fonction de I_foc ?

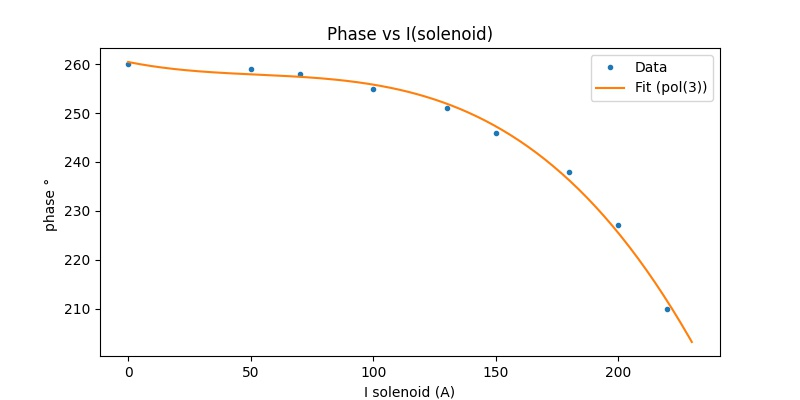

Phase vs I_col
| I_soleno (A) |
Phase (degres) |
| 0 |
ph0 = phase Q max |
| 50 |
ph0 -1 |
| 70 |
ph0 -2 |
| 100 |
ph0 -5 |
| 130 |
ph0 -9 |
| 150 |
ph0 -14 |
| 180 |
ph0 -22 |
| 200 |
ph0 -33 |
| 220 |
ph0 -50 |
Fit : polynome ordre 3 ( -9.13770121e-06, 1.45474626e-03, -1.00376149e-01, 2.60452352e+02 )
|
