Point de départ :

- Signal d'entrée : Générateur AFG Techtro, Sortie sur 50 Ohm
--> Sin(f=10kHz) Amplitude : 200 mV CC
--> Signal non synchrone avec le timing

Redpitaya 4 --> ER/SY/RAC.17-ELR.01-RDP.04   Channel A

Signal entre : -2 et 3 (V ?)

Redpitaya 4 --> ER/SY/RAC.17-ELR.01-RDP.04   Channel B

Signal entre : -4 et 6 (V ?)

Redpitaya 1 --> ER/SY/RAC.17-ELR.01-RDP.01   Channel B

Redpitaya 1 --> ER/SY/RAC.17-ELR.01-RDP.01   Channel A

Redpitaya 3--> ER/SY/RAC.17-ELR.03-RDP.01   Channel B

Redpitaya 3 --> ER/SY/RAC.17-ELR.03-RDP.01   Channel A

redpitaya 4

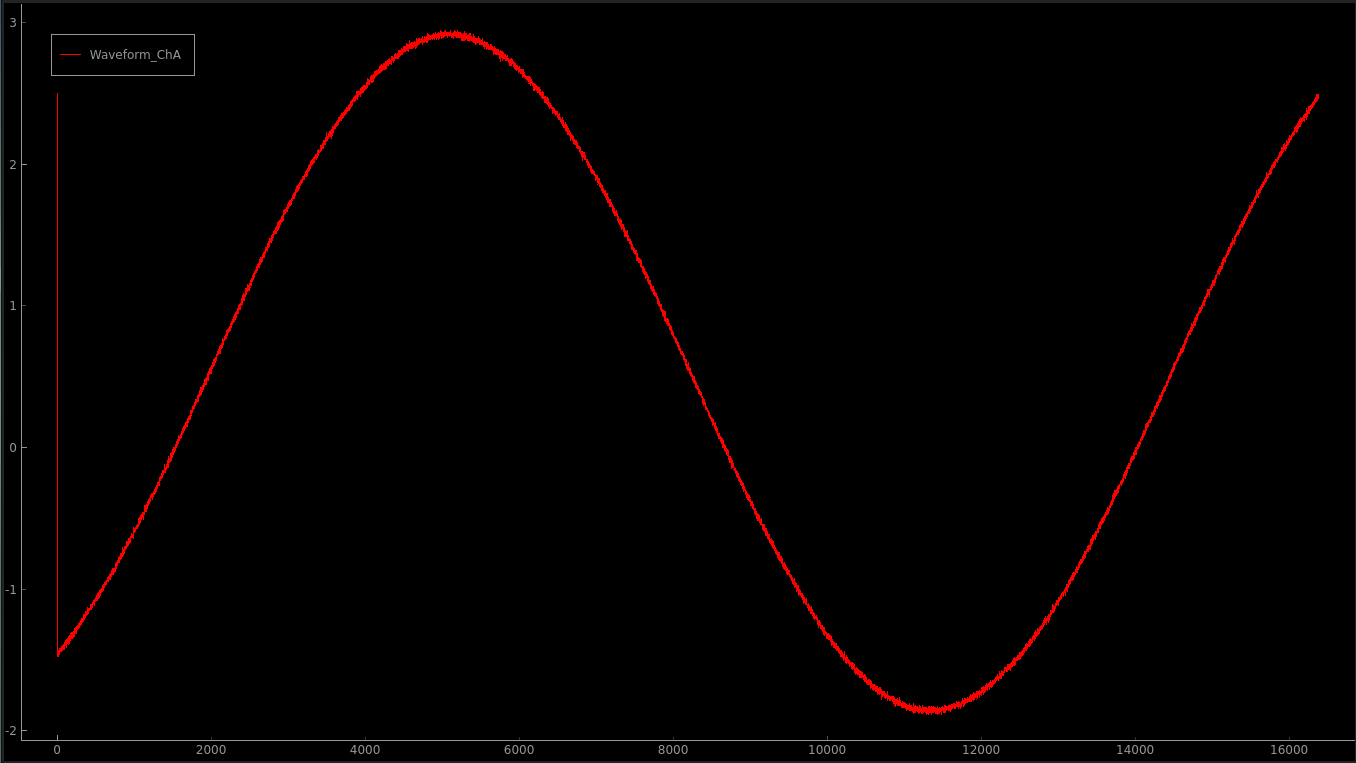

A   sortie   (-2 3)

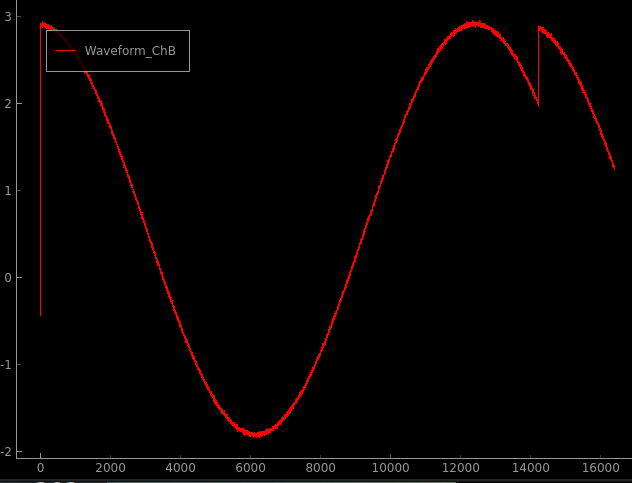

B   sortie   (-4 6)

redpitaya 1

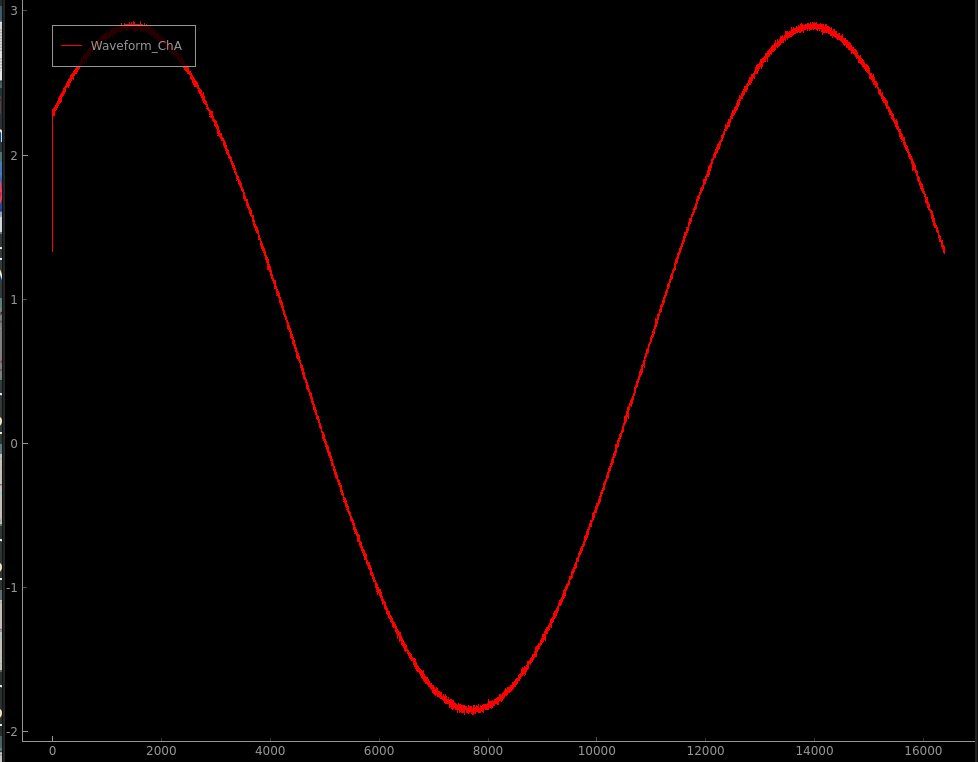

A   sortie   (-2 3)

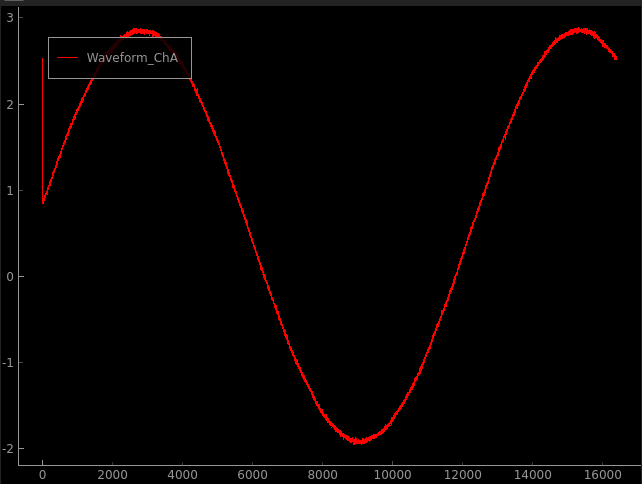

B   sortie   (-2 3)

redpitaya 3

A   sortie   (-2 3)

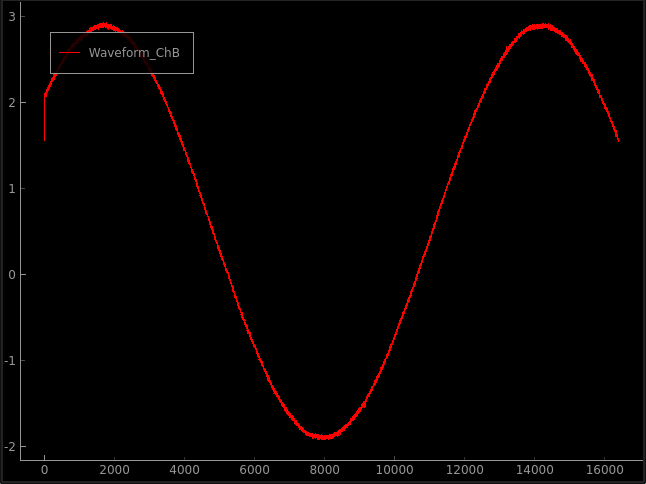

B   sortie   (-2 3)  attention rupture acquisition
