Pompage du chemin optique laser

Position laser 818, 573 pixels, dimension 0.5mm,  0.38mm, energie 48 uJ dans la casemate

Phase max charge 137 degrés, max charge 120 pC charge phase à 11h47

On se décale de -40 degrés

coil2 =197A, 4.33MeV

coil2=170A, str2H=-0.5A, charge 96pC, on dévie le faisceau vers l'anneau (la gauche) pour transmettrte dans la section (phase 56 deg 2741 moteur). Les valeurs BPM sont :

LI (x = 0.2mm, y= 0.7mm), TL (x= 1mm, y =-6mm)

Avec str2h=0, transmision de 30pC au lieu de 96 pC, position TL BPM (x=5mm, y=-5mm)

li str2H= -0.5A, charge 92 pC, TLBPM (1.5mm, -6.3mm)

li str2H= -0.6A, charge 90 pC, TLBPM (0.45mm, -6.3mm)

li str2H= -0.4A, charge 90 pC, TLBPM (2.5 mm, -6.3mm)

delockage laser à 12h43

li str2H= -0.3A, charge 74 pC, TLBPM (3.8 mm, -6.5mm)

li str2H= -0.2A, charge 60 pC, TLBPM ( 4.4 mm, -6.5mm)

li str2H= -0.1A, charge 40 pC, TLBPM (4.9  mm, - 6.1mm)

li str2H= 0A, charge 20 pC, TLBPM (4.96 mm, -6.5mm)

li str2H= -0.7A, charge 86 pC, TLBPM (-0.63 mm, -6.4mm) NB x 0 sur le BPm pour -0.65A sur le streererH

li str2H= -0.65A, charge 91 pC, TLBPM (0 mm, -6.5mm)

on se fixe à li/str2H=-0.65A

on remonte le faisceau avec le steerer 1V TL=+12 A

On balaye sur le steerer horizontal pour une estimation de l'énergie (31 MeV)

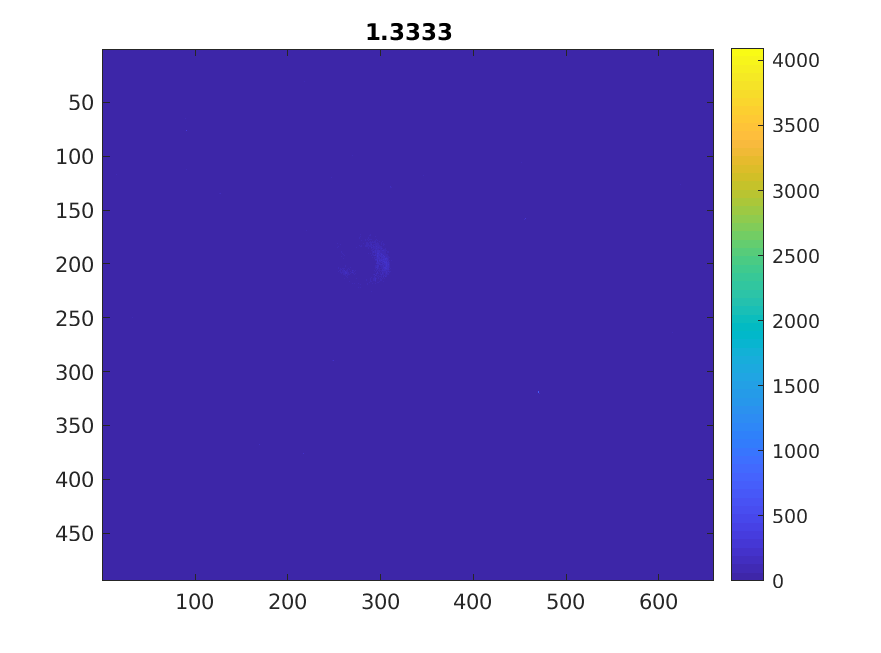

On a perdue de la charge d'un coup, position laser OK, réfléchi canon OK,  trend photodiode (on ne le retrouve pas),

C'est le chat noir !!! à 13h30, on a 12 pC,

Pour terminer le modulateur est passé en standby à 13h37

On va manger

Viktor effectue une mesure d'énergie laser, tout est OK 47 uJ dans la casemate.

On redémarrare, et la charge est revenue. On ne comprend donc pas ce qui se passe

retard laserlinac gun -8us,

on se place à charge max 138 degrés,

chat noir..... à nouveau perte de charge spontanée.... 16h12

Le delay laser est décalée de 300 ns pour ^etre calée sur la fin du pulse RF

Le schutter fonctionne vert/rouge

La charge  revient comme par magie

charge max à 133 dgrés avec 100 pC, énergie 4.3 MeV

On passe la section , déphaseur 54 degrés, coil 2= 175A, li/str2h =0.65A, tl/strv1=+12A, mesure énergie à plusieurs phase section

On a trouvé le chat noir, c'est le shutter qui n'est aps reproductible (état orange), merci Vincent !

On continue sur les mesures de position sortie section en fonction de la phase section

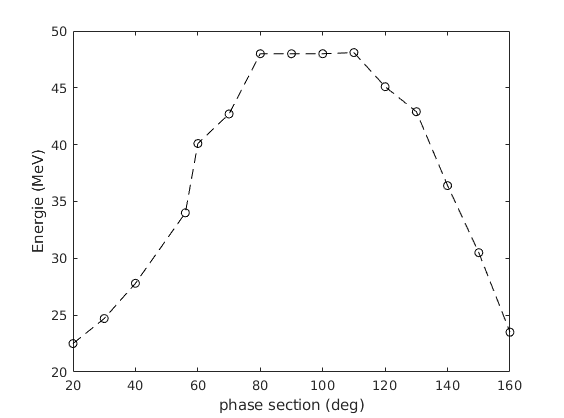

phase=[20 30 40 56 60 70 80 90 100 110 120 130 140 150 160], energysection =[22.5 24.7 27.8 34 40.1 42.7 48 48 48 48.1 45.1 42.9 36.4 30.5 23.5]

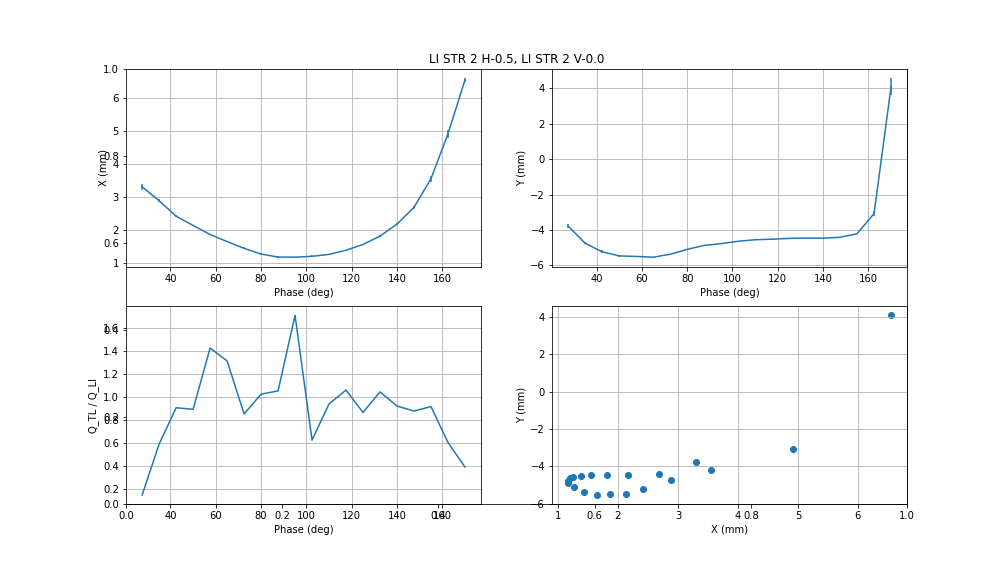

quelques exemples de scan de phase de la section (script scal_data_lil.py)

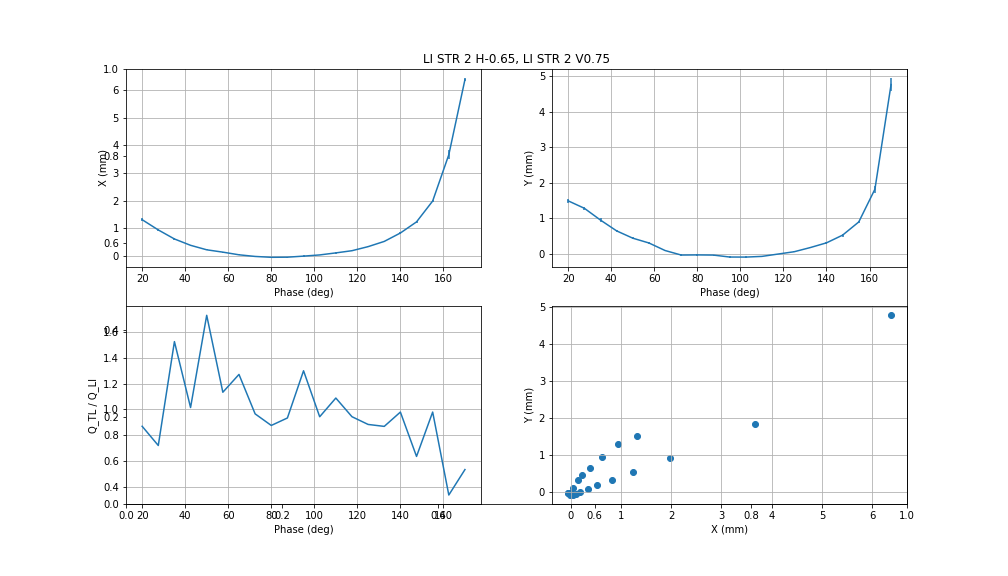

le final avec une plage travaillable

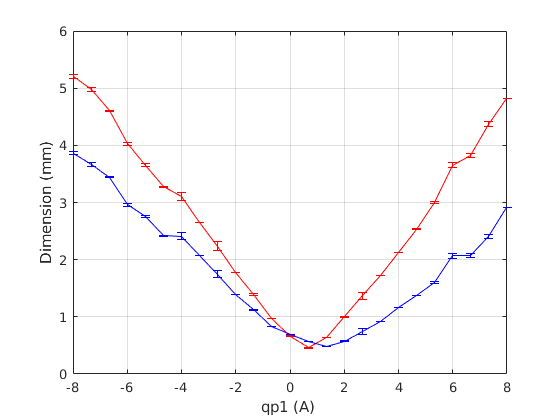

quad scan

Condition coil 2=170A, li str2v=+0.75A, LIstr2h=-066A, qp1=1A, QP2 =-2A, QP3=0.66A

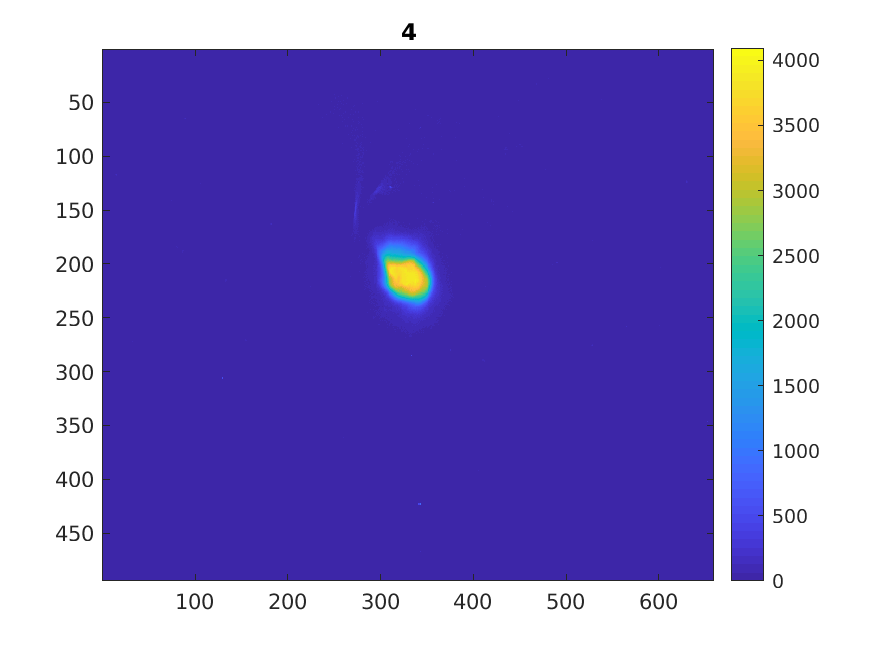

image sauvée TLSST à 22h24

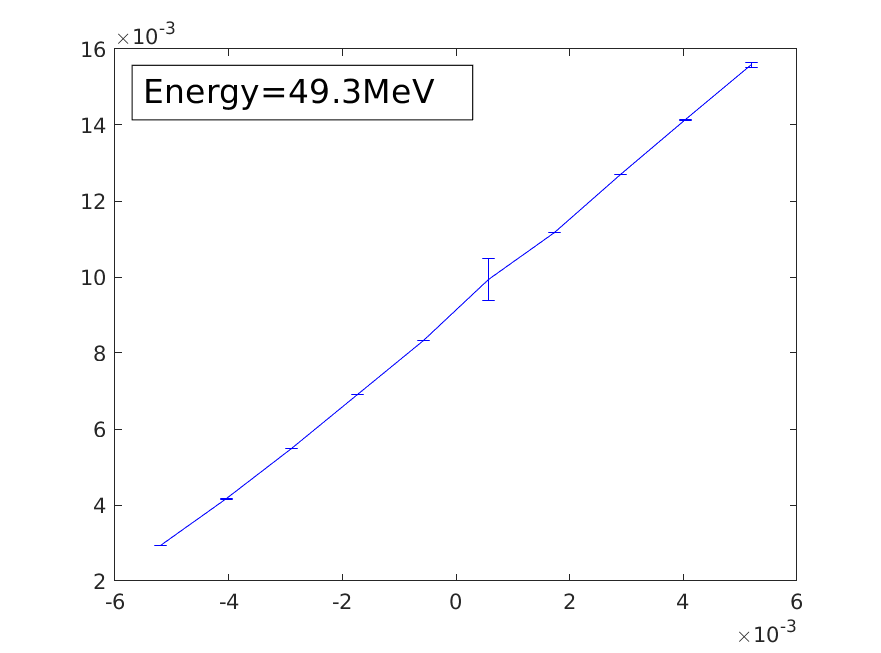

On fini par une mesure d'énergie sans quadrupole

On arrete, suite demain
