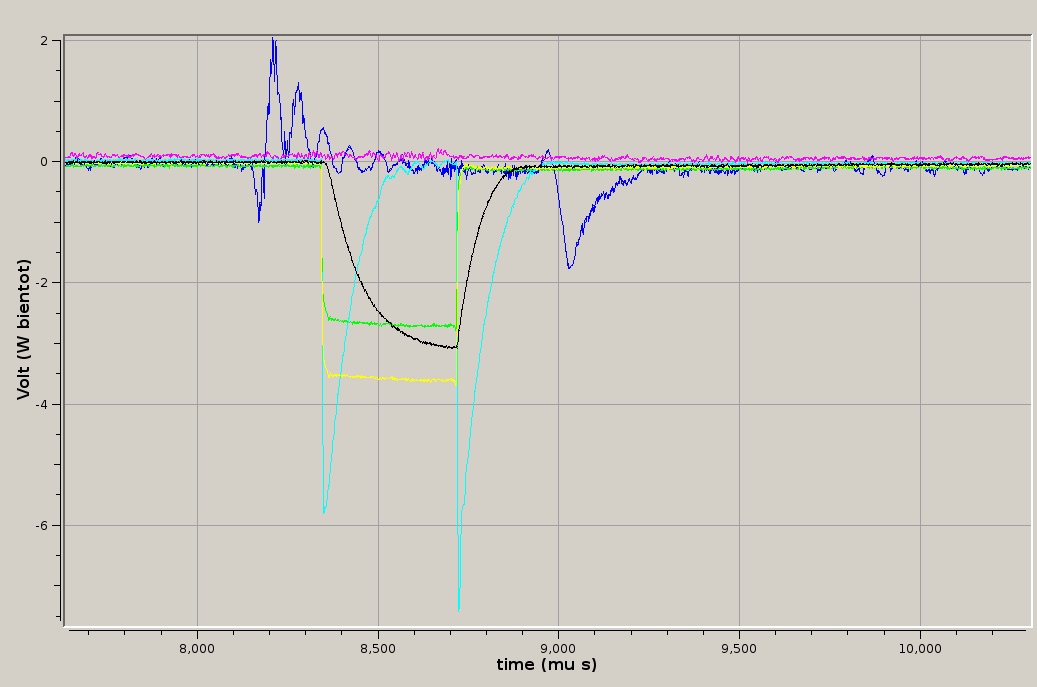

Démarrage modulateur :

15h30 soucis pour le démarrage du modulateur : toutes les sécurités donnaient accèes au démarrage RF (MPS, PSS) donc aucun signal d'erreur mais pas de signaux RF à cause du PA qui était éteint.

Il a fallut arreter le modulateur et JN a vu que ça avait disjoncté (Il fallait ouvrir le modulateur pour réarmer).

17h00 : tout semble ok maintenant au niveau du modulateur hormis des interlock qui arrivent de temps en temps faisant tomber la HV.

Redpytata : Assez instables, il a fallut les redémarrer en hard plusieurs fois. Il faudra comprendre d'ou peut venir cette instabilité (du Ds ou de la carte ?)

17h15 : carte RPY 1 (baie 17) ne redémarre pas en soft --> redémarrage en hard

Laser :

Laser non centré dans l'iris

Réglages sur M5 :

X pos : 1.420

Y pos : 1.070

Nouvelles positions :

X pos : 1.290

Y pos : 1.010

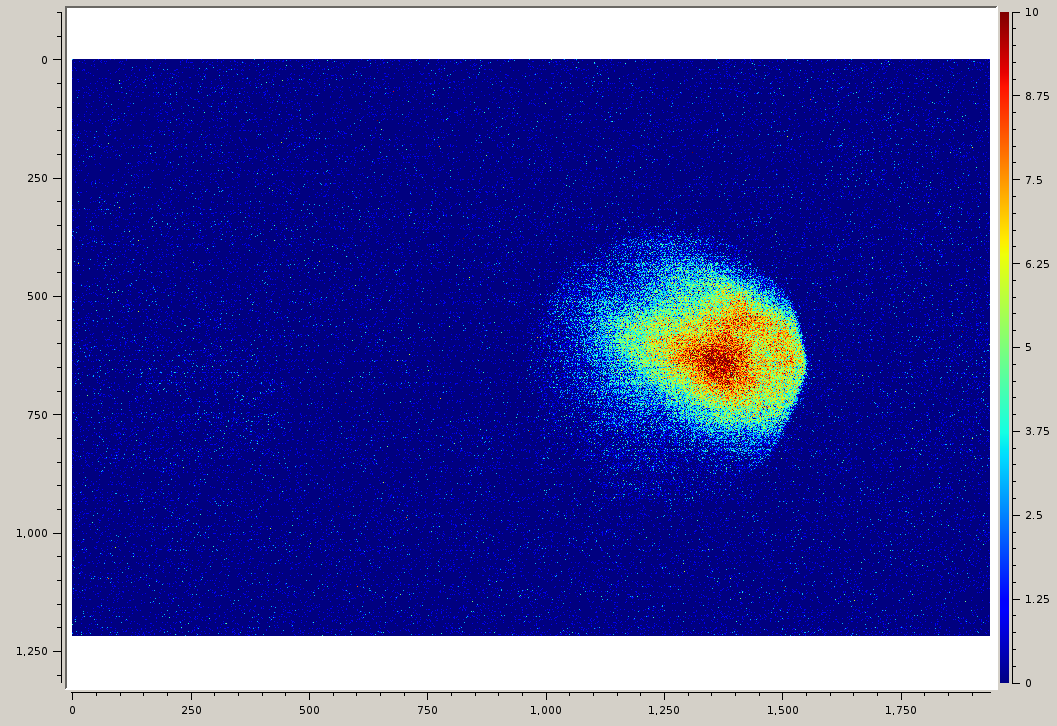

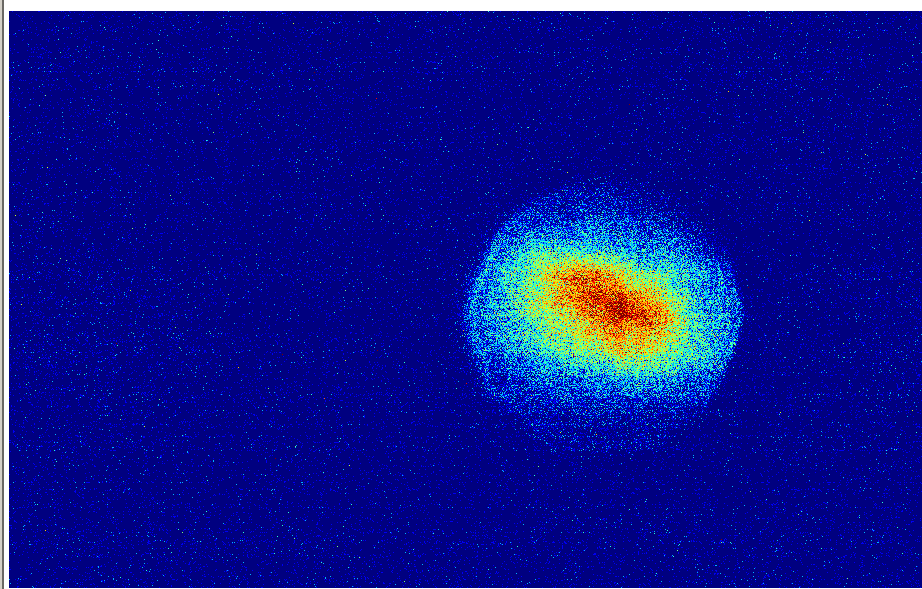

17h30 : Stabilité laser :

• mean x 6664.16 µm +/- 44.05 µm
• mean y 3429.02 µm +/- 51.24 µm
• FWHM x 1817.25 µm +/- 173.65 µm
• FWHM y 1084.71 µm +/- 57.71 µm

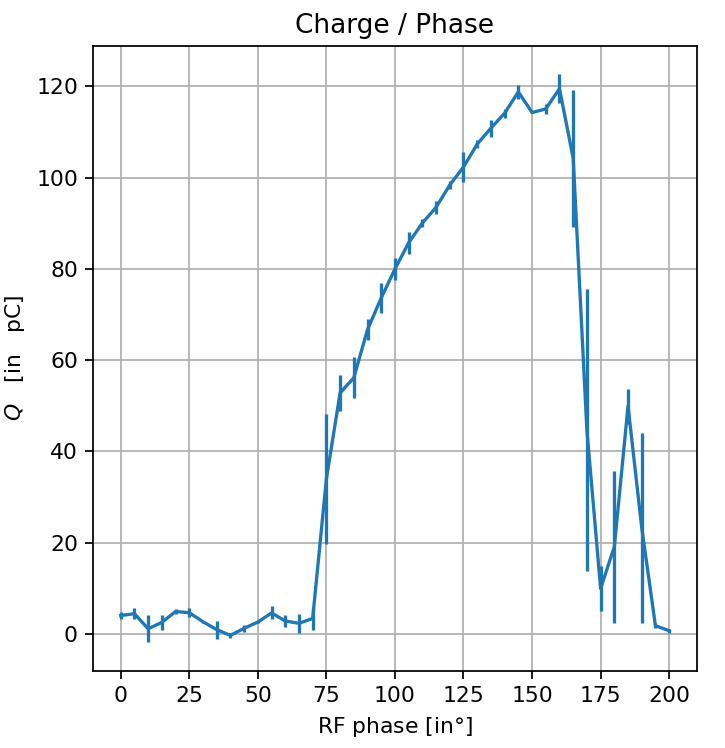

Charge phase :

Charge max : 159° de phase environ (affiné en voyant le spot du faisceau sur le Yag1)

Allignement du Laser a certainement bougé car on voit qu'à la charge max le faisceau est un peu moins bien focalisé.

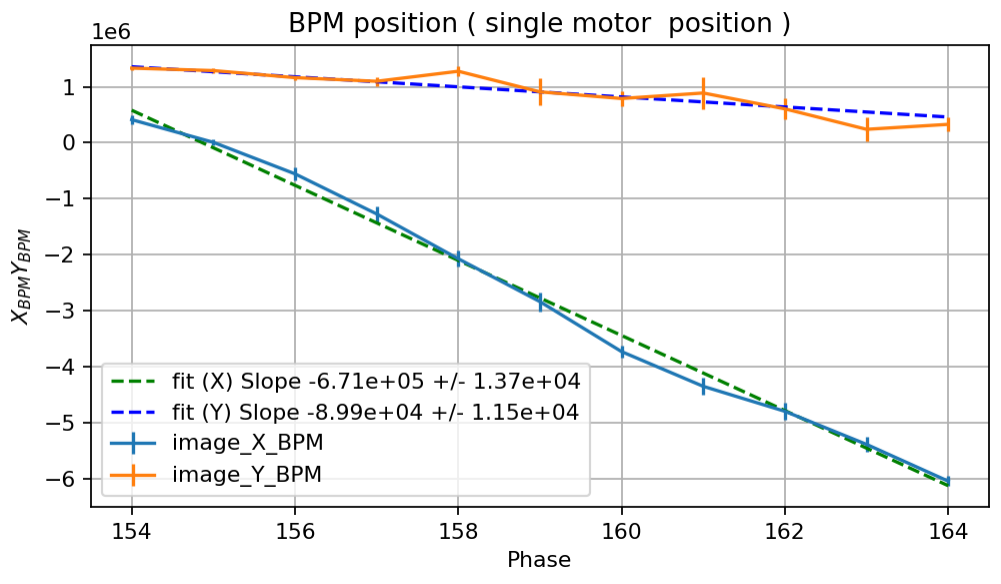

En effet on le voit lorsqu'on fait bouger la phase autour de la phase de charge max et qu'on regarde le mouvement du barycentre en fonction de la phase.

En Y c'est quasiment bon mais pas en X.

On va jouer sur les moteur M4 du mirroir laser photocathode pour alligner plus finement.

positions initiales de M4 :

X : 145
Y : 5420

18h10 : on lance les scans sur X puis sur Y.

X entre 100 et 200

meilleure position : 200

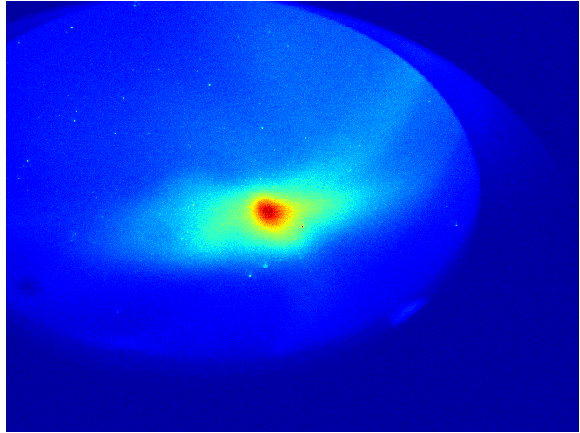

   Yag1 @ 153°

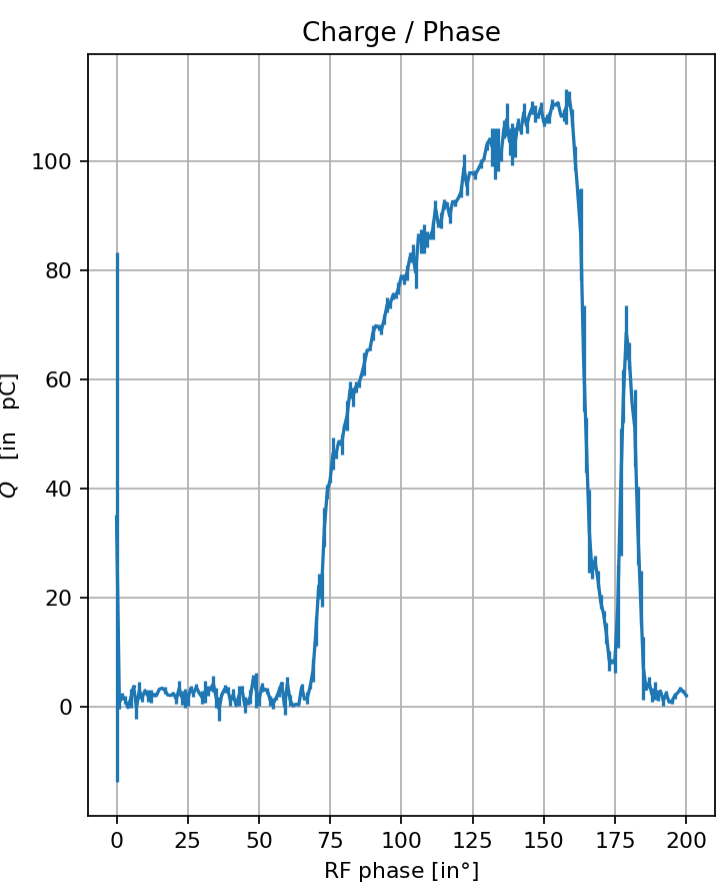

18h40 : Dérive de phase --> Phase de charge max est passé à 153 (contre 159°) --> 19h10 : 152° --> 20h00 : 158°

Position BPM de réference = position sans solénoide à charge max  (à énergie max, le faisceau est fortement divergent sans solénoide et la position est moins bien définie. c'est pour cela qu'on prend la position de référebce à charge max)

- X_BPM_Ref 0.59 +/- 0.12 mm
- Y_BPM_Ref 2.00 +/- 0.31 mm

apres 30 min

- X_BPM_Ref 0.76 +/- 0.14 mm
- Y_BPM_Ref 2.77 +/- 0.13 mm

Allignement solénoide

Allignement compliqué compte tenu du fait que la phase semble instable.
