Message ID: 81     Entry time: Mon Mar 27 15:48:37 2023     Reply to this: 82
 Author: Blanc
 Status: Fixed
 Type: info
 Category: lasers and optics
 Location: Optical room
 Title: Caractérisation Cavité et Polar

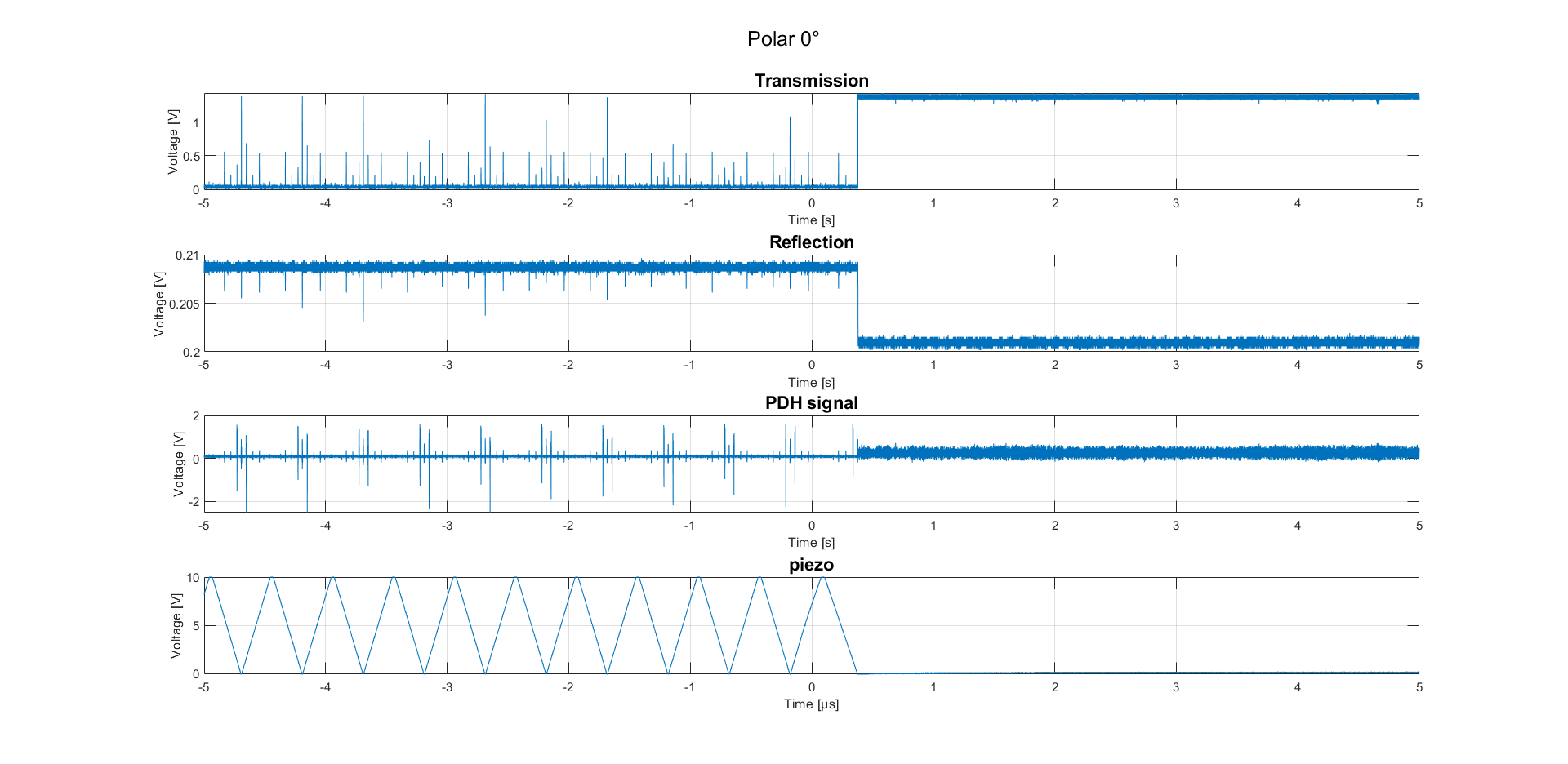

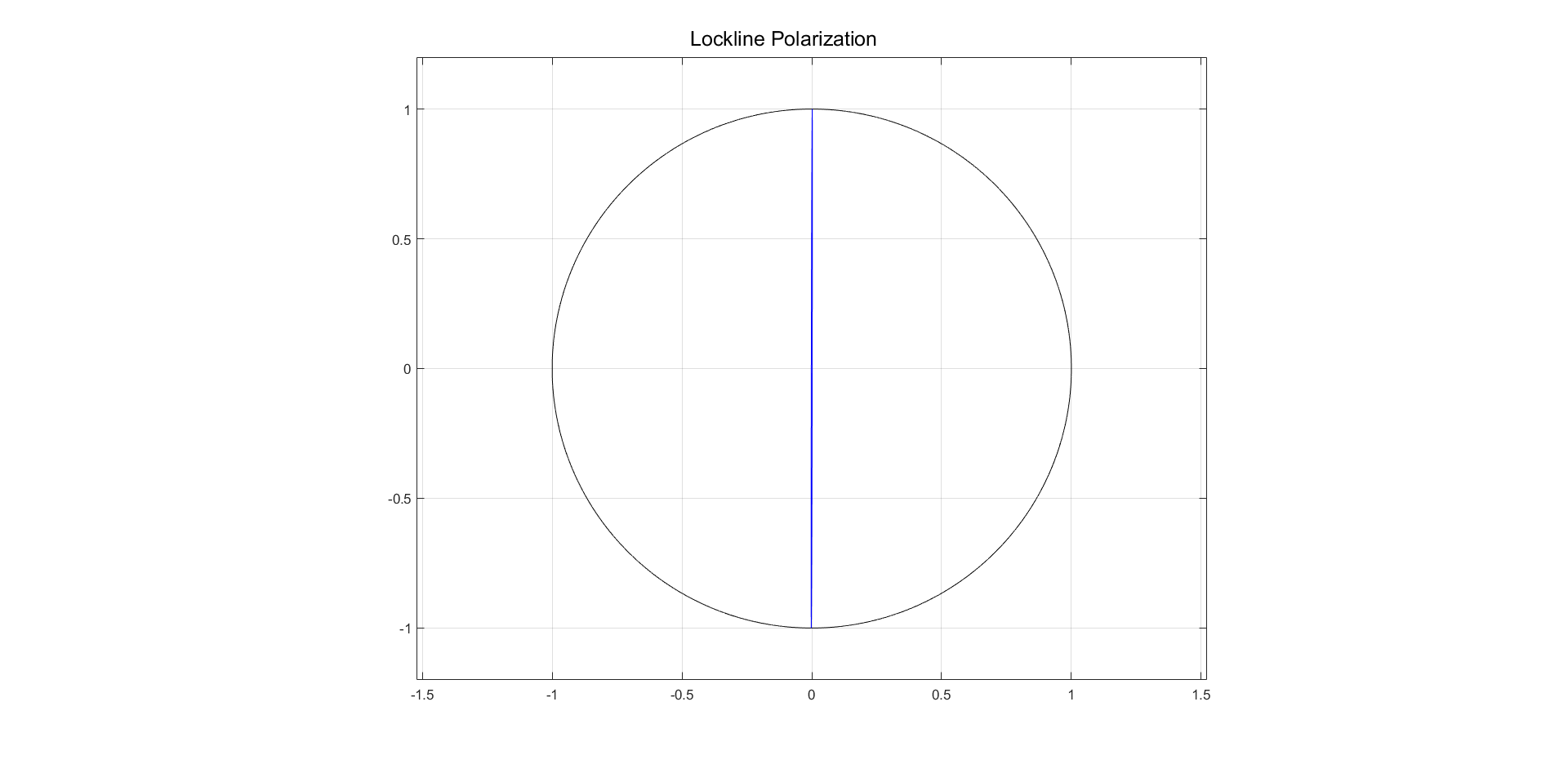

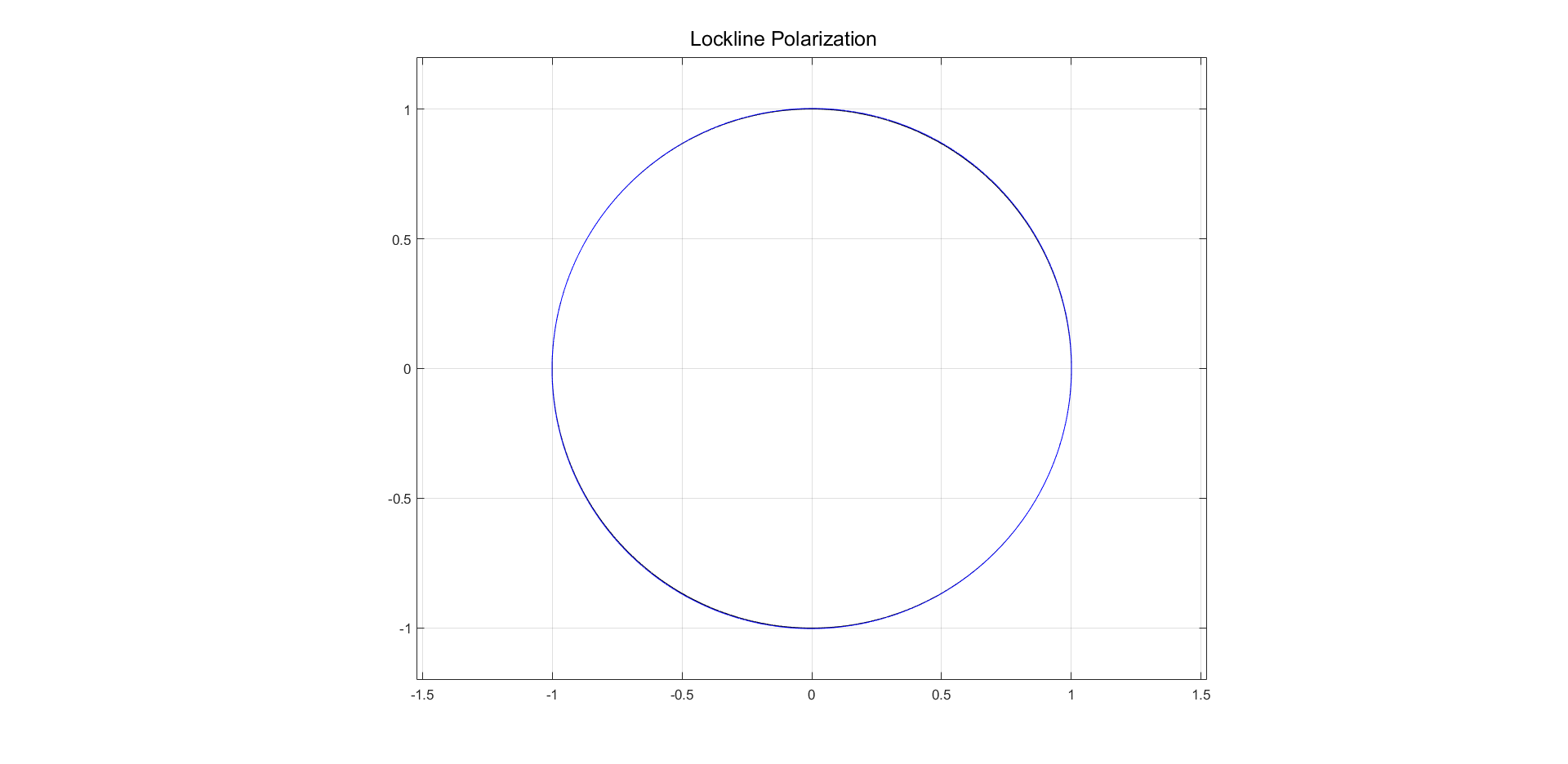

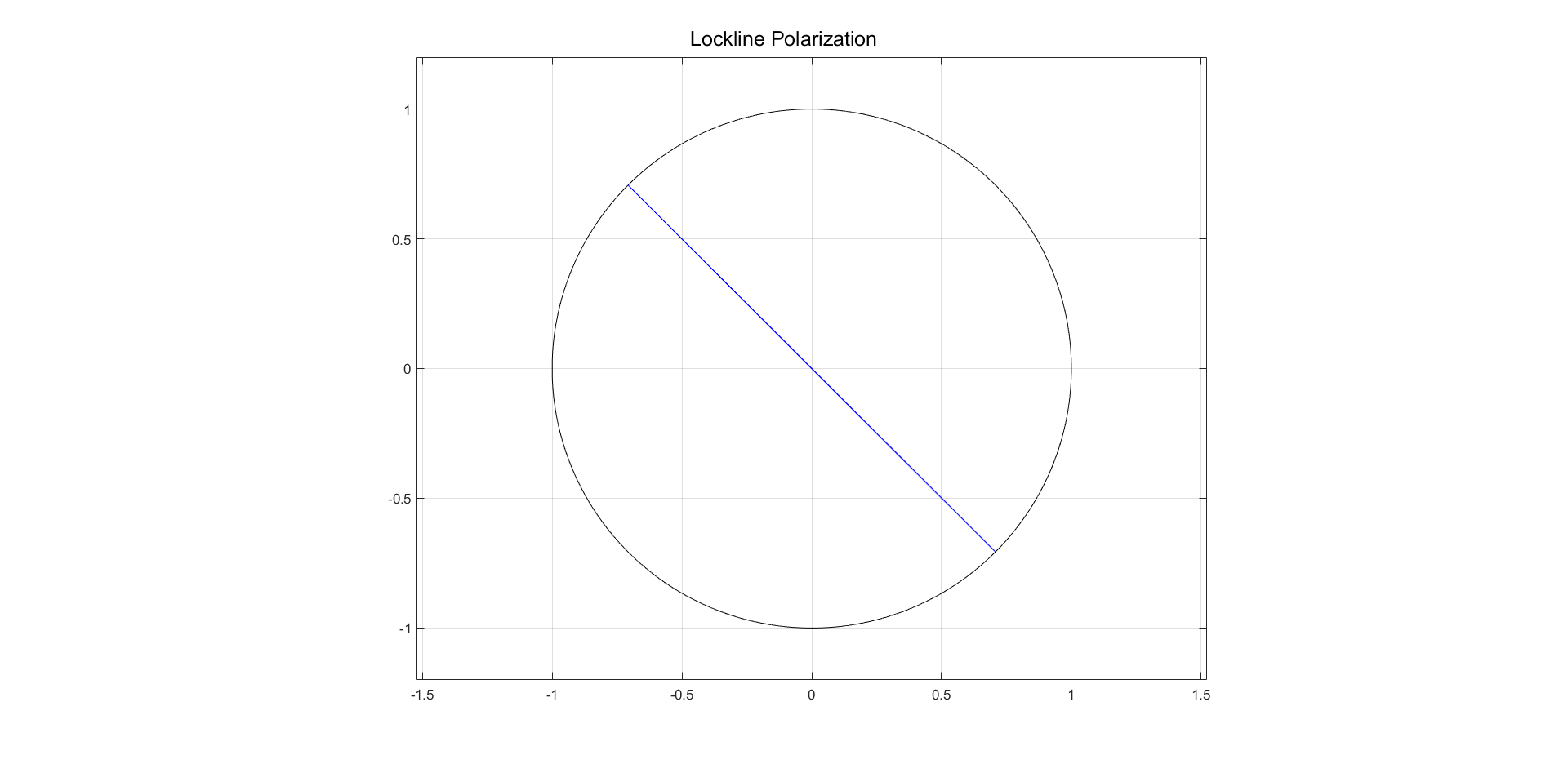

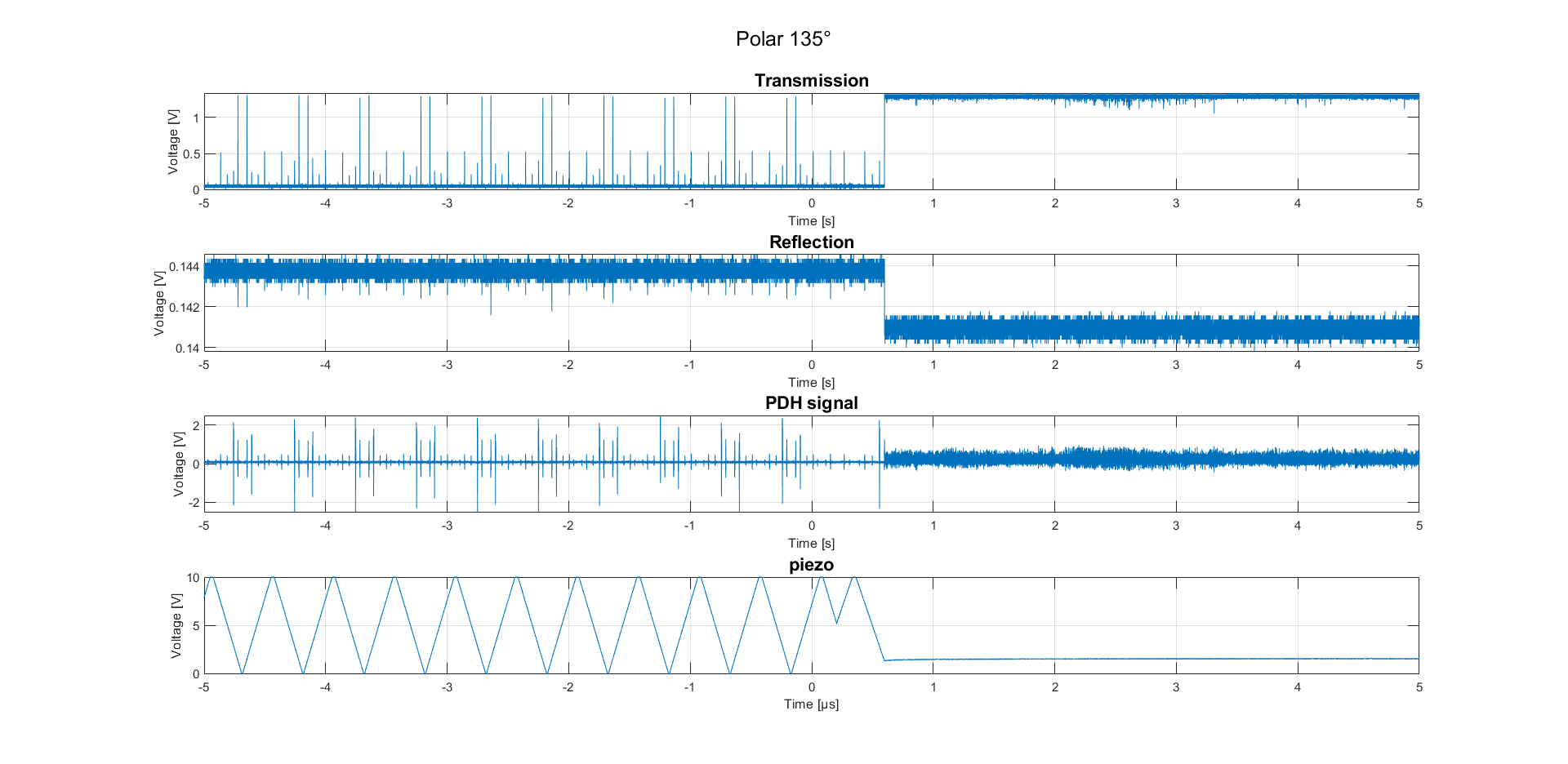

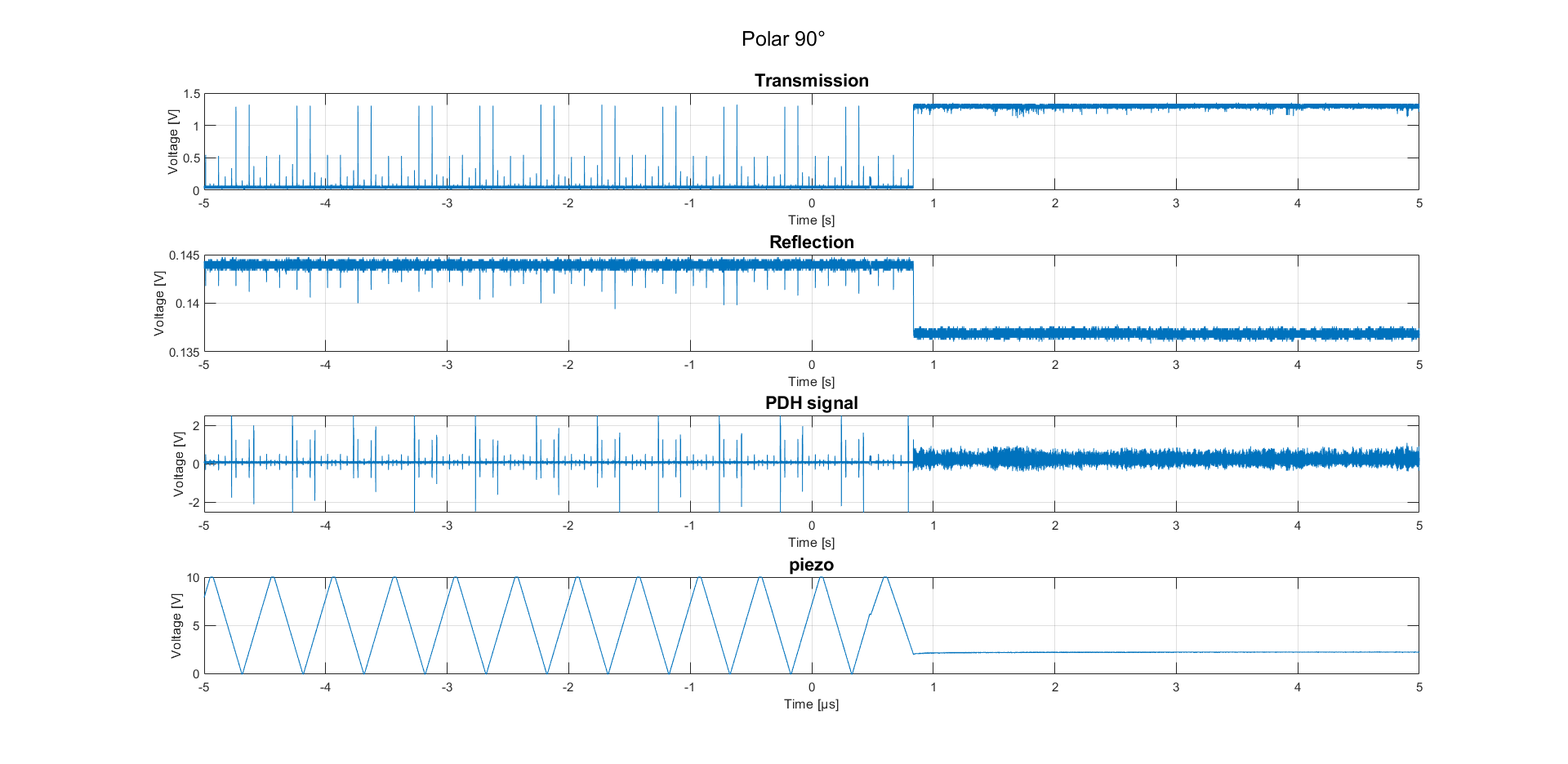

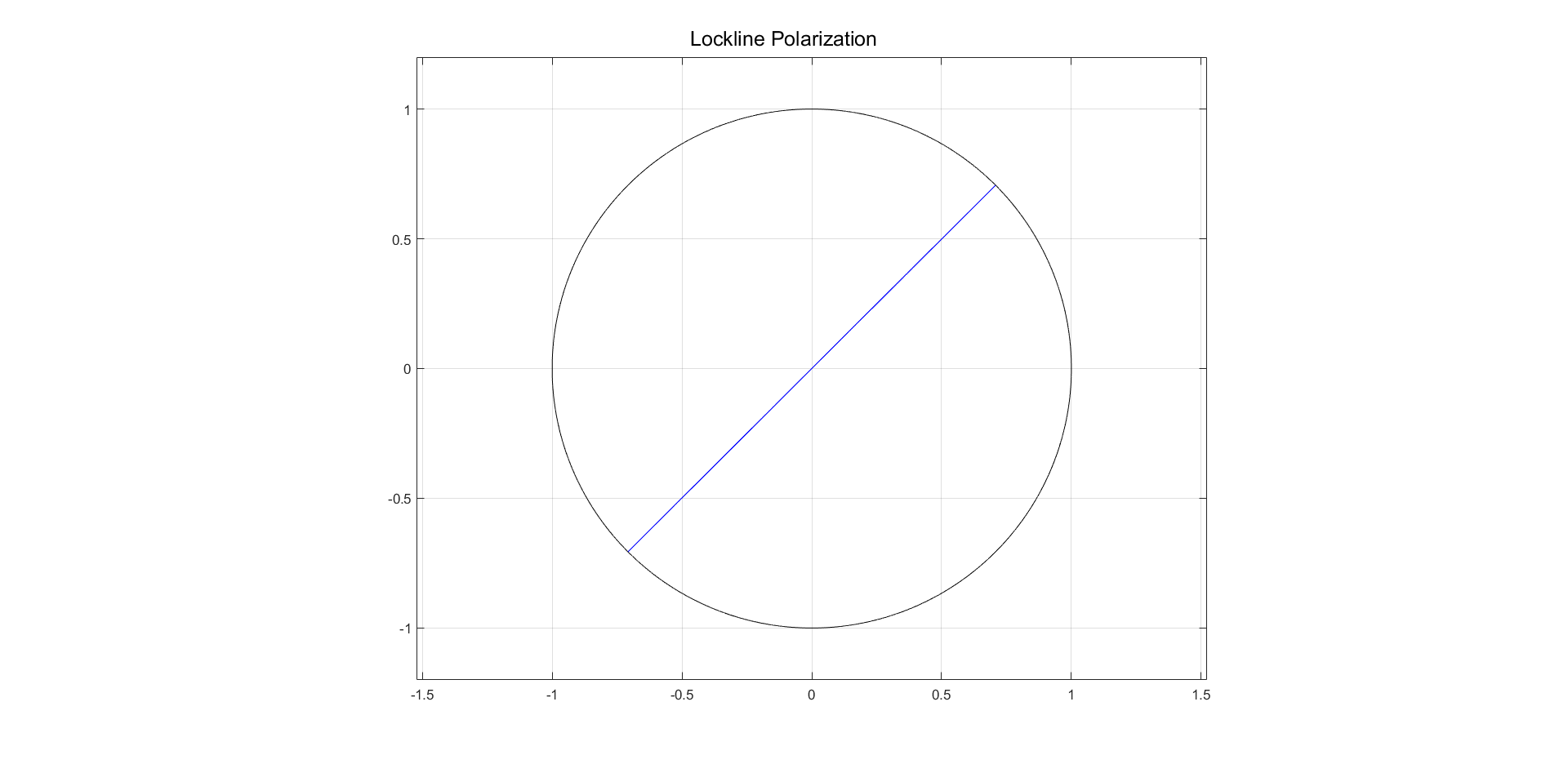

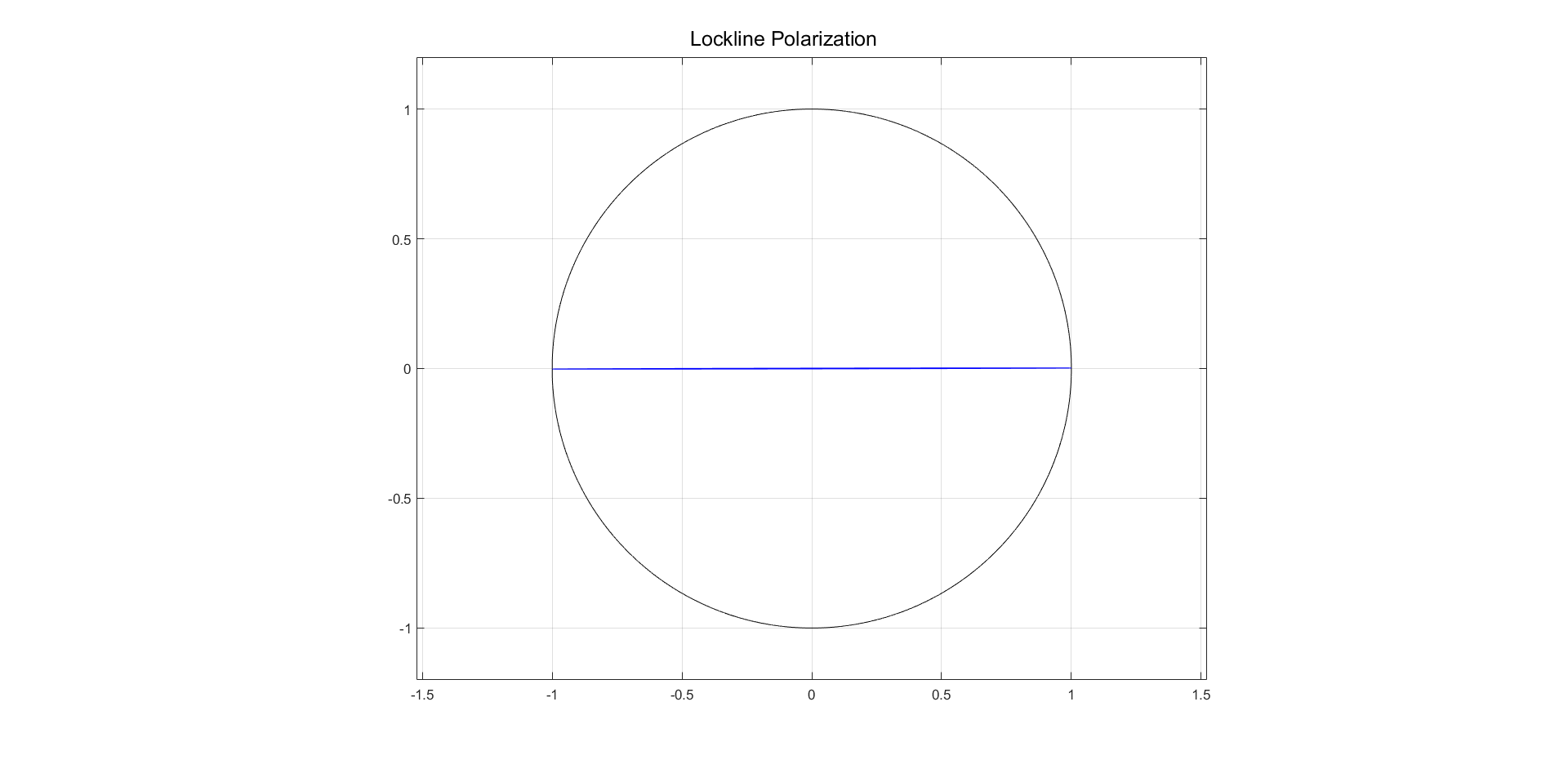

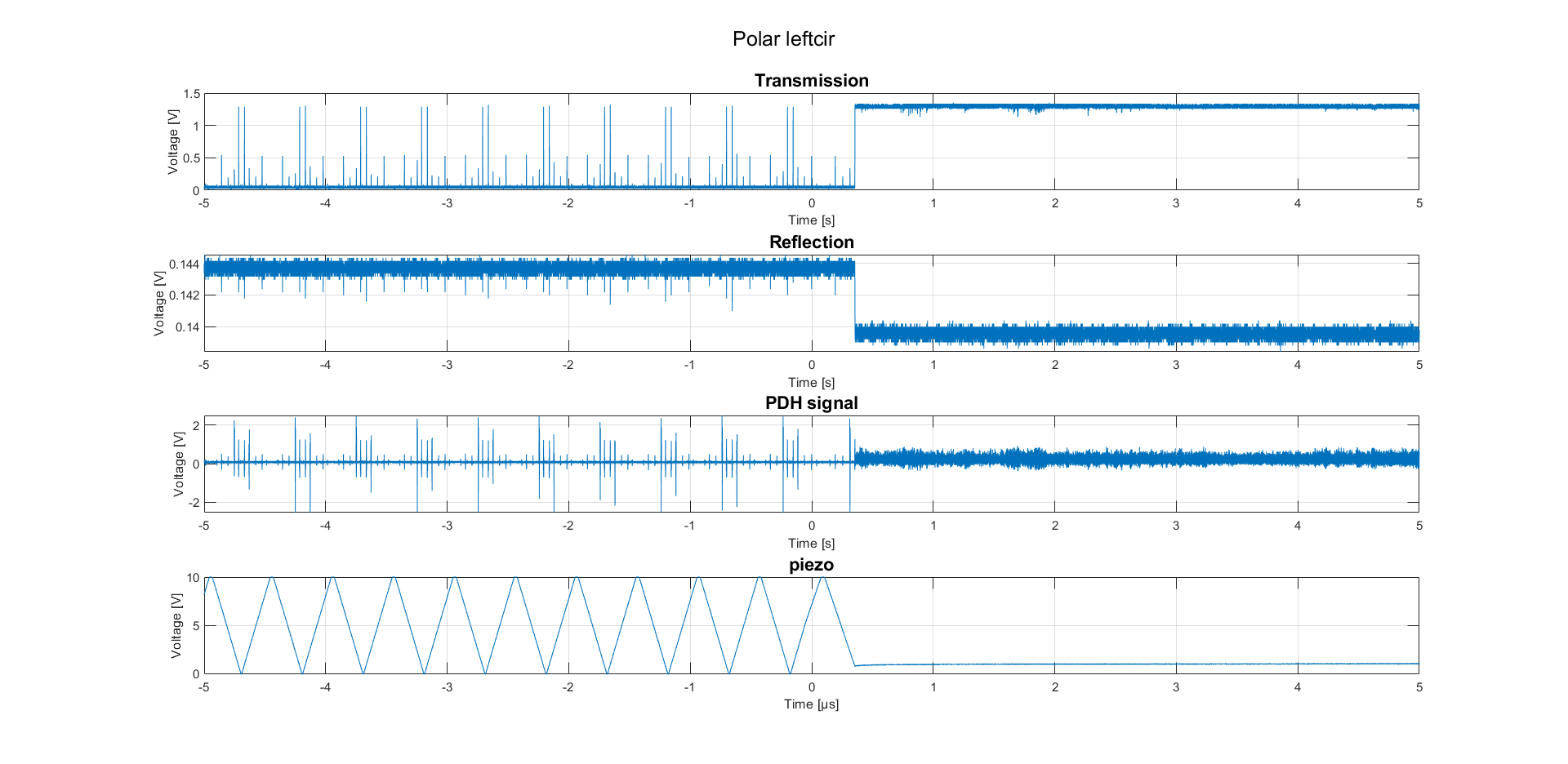

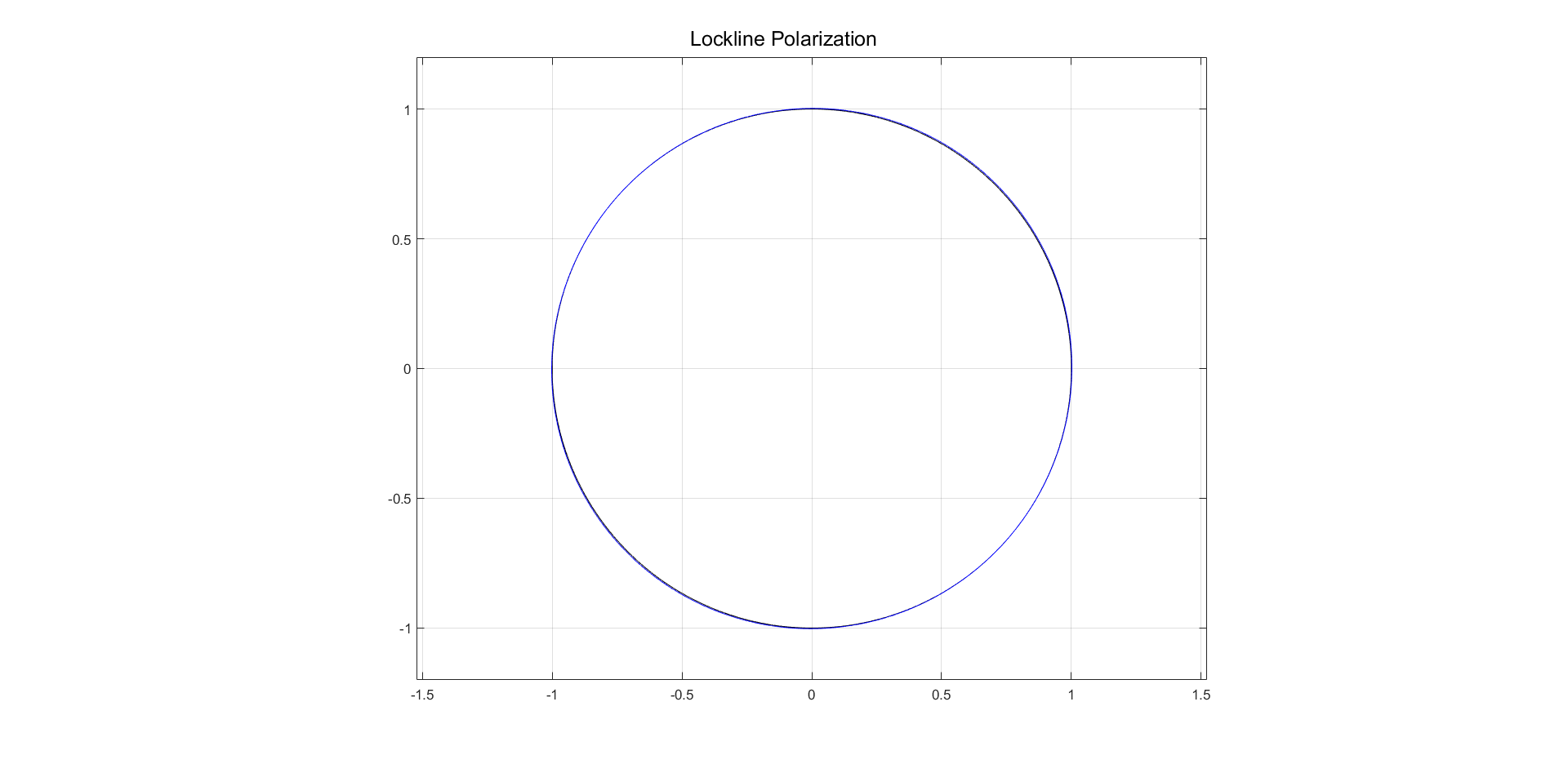

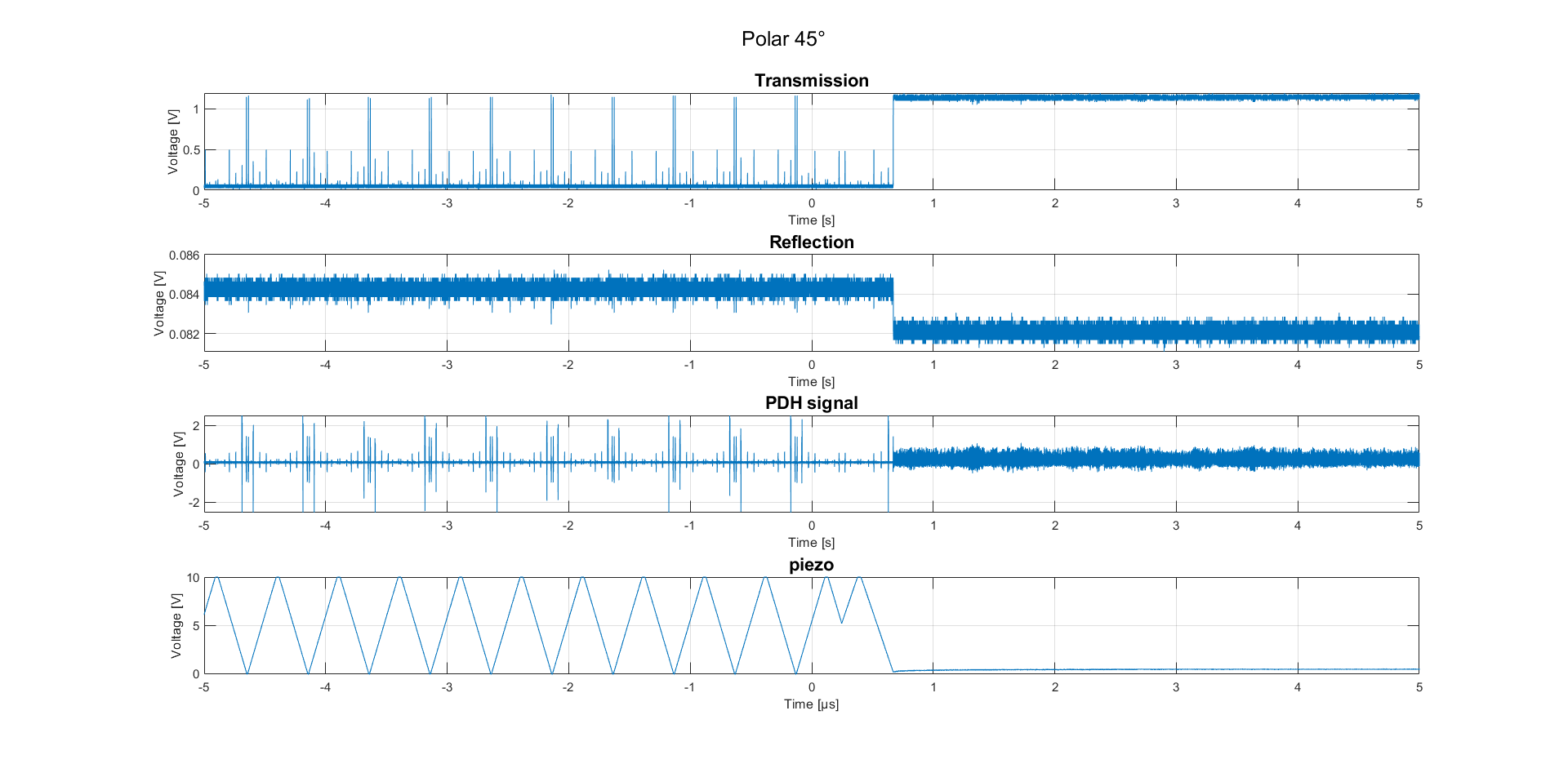

Pour caractériser la cavité, j'ai injecté différents états de polarisation (non locké) et j'ai relevé la transmission de la cavité et la réflexion de la cavité, locké puis délocké.

On observe que le pourcentage de couplage dans la cavité ne change pas en fonction de la polarisation, contrairement à l'intensité.

Attachment 1: ellipse.png  25 kB  | Hide | Hide all
Attachment 2: scope.png  85 kB  | Hide | Hide all
Attachment 3: ellipse.png  27 kB  | Hide | Hide all
Attachment 4: scope.png  89 kB  | Hide | Hide all
Attachment 5: ellipse.png  25 kB  | Hide | Hide all
Attachment 6: scope.png  91 kB  | Hide | Hide all
Attachment 7: ellipse.png  27 kB  | Hide | Hide all
Attachment 8: scope.png  90 kB  | Hide | Hide all
Attachment 9: ellipse.png  27 kB  | Hide | Hide all
Attachment 10: scope.png  88 kB  | Hide | Hide all
Attachment 11: ellipse.png  28 kB  | Hide | Hide all
Attachment 12: scope.png  90 kB  | Hide | Hide all
