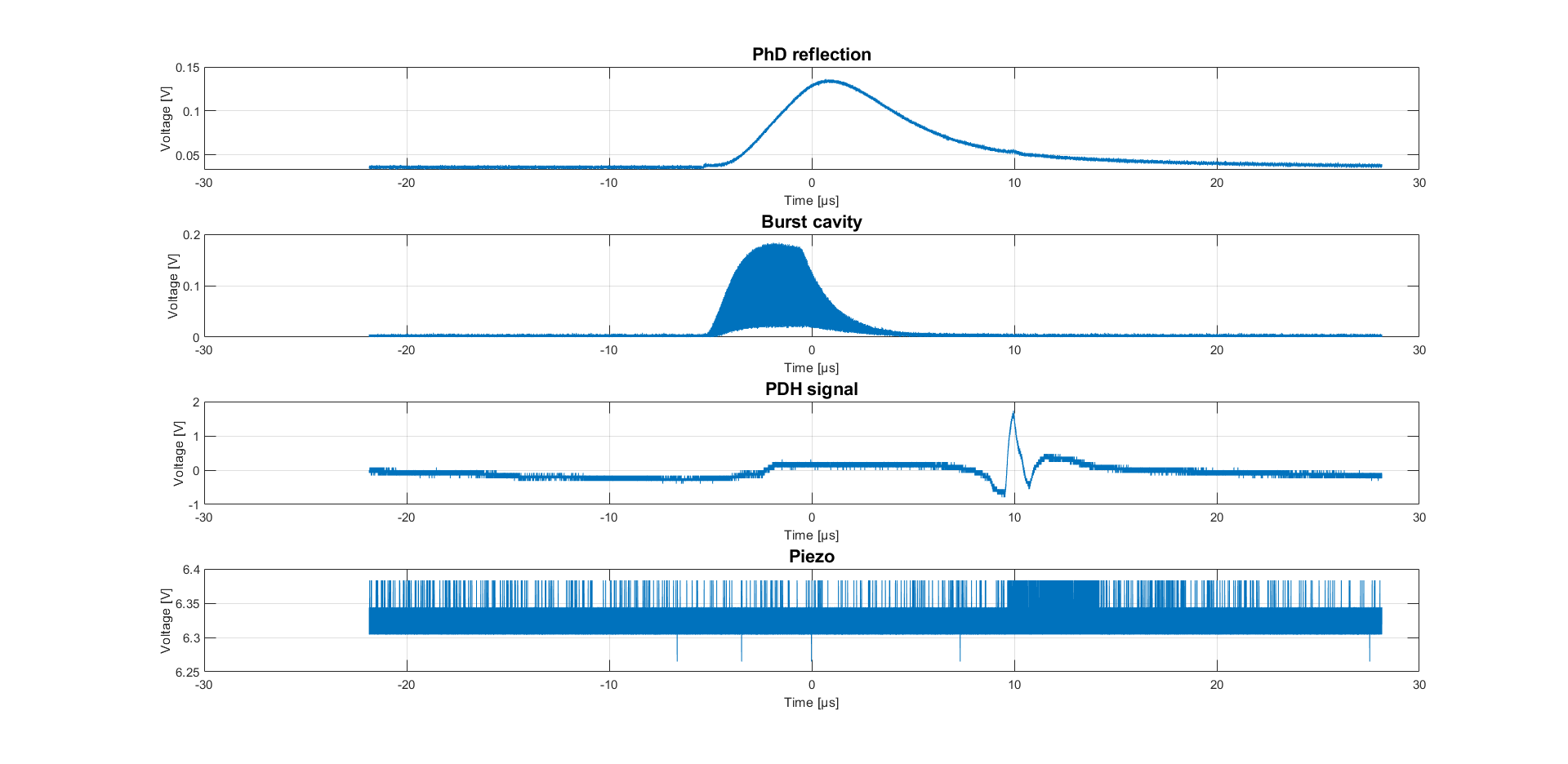

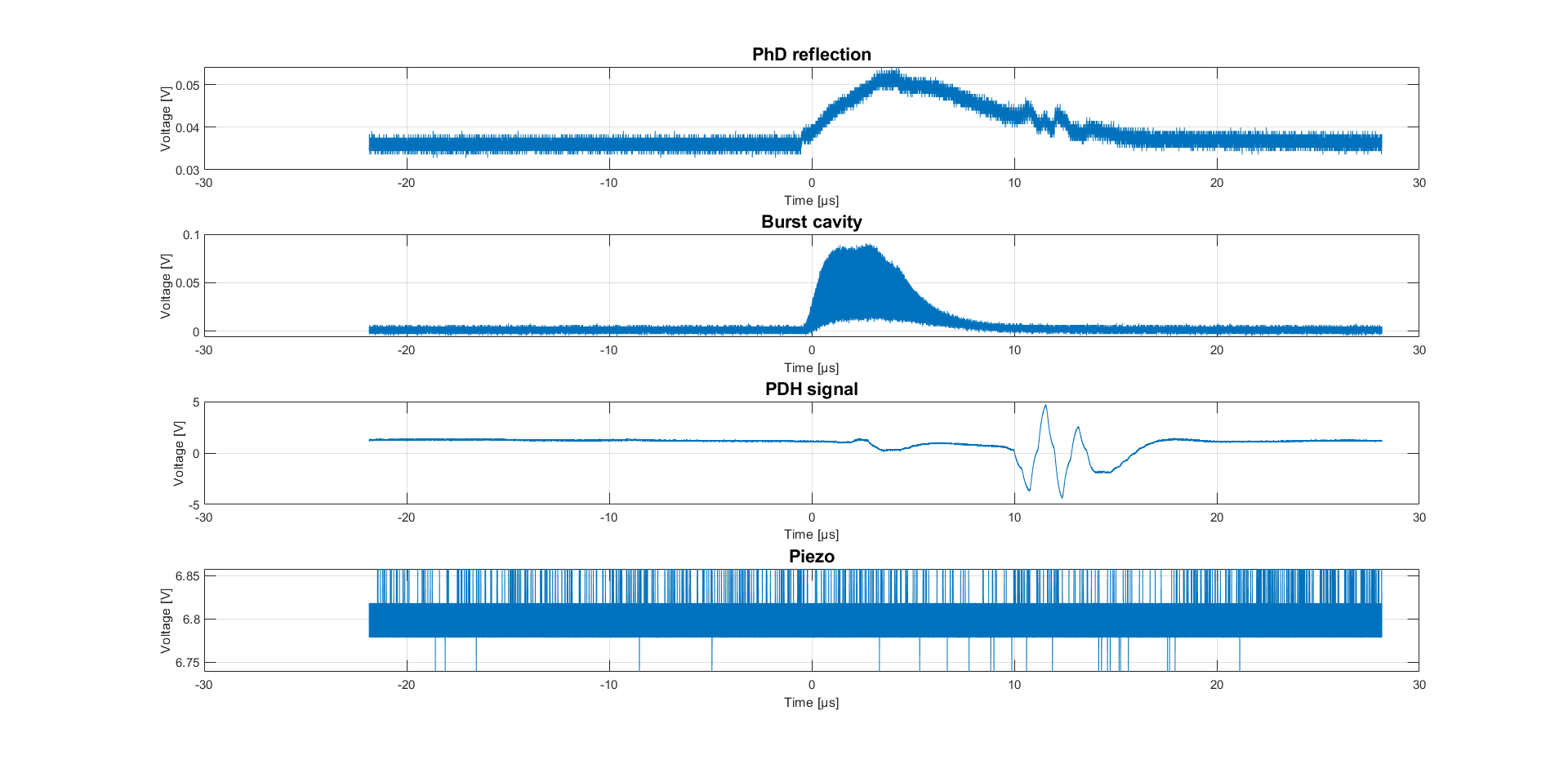

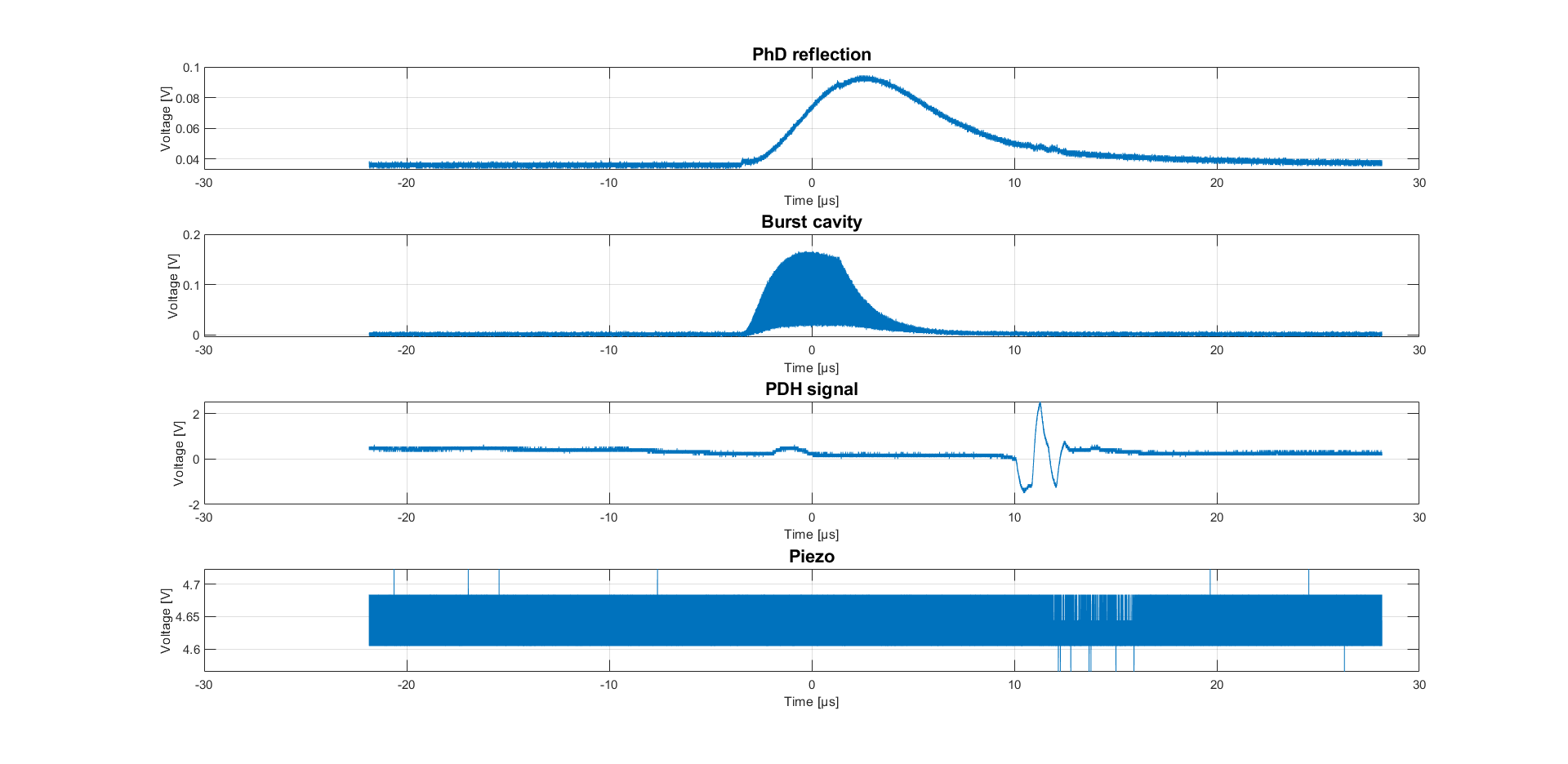

Les trois premières images sont la premières injection d'un burst dans la cavité à 3 instant t. On remarque plusieurs choses :

- Le burst peut être plus ou moins bien injecté

- Il y a un "bump" sur la photodiode de la voie de réflexion (changement polar ??? ), qui atteint se valeur maximale quand le burst est injecté au mieux

- Il y a un offset sur le PDH qui varie, il est minimal quand le burst est bien injecté et augmente quand il est de moins en moins bien injecté (Une cause de la mauvaise injection du burst ??)

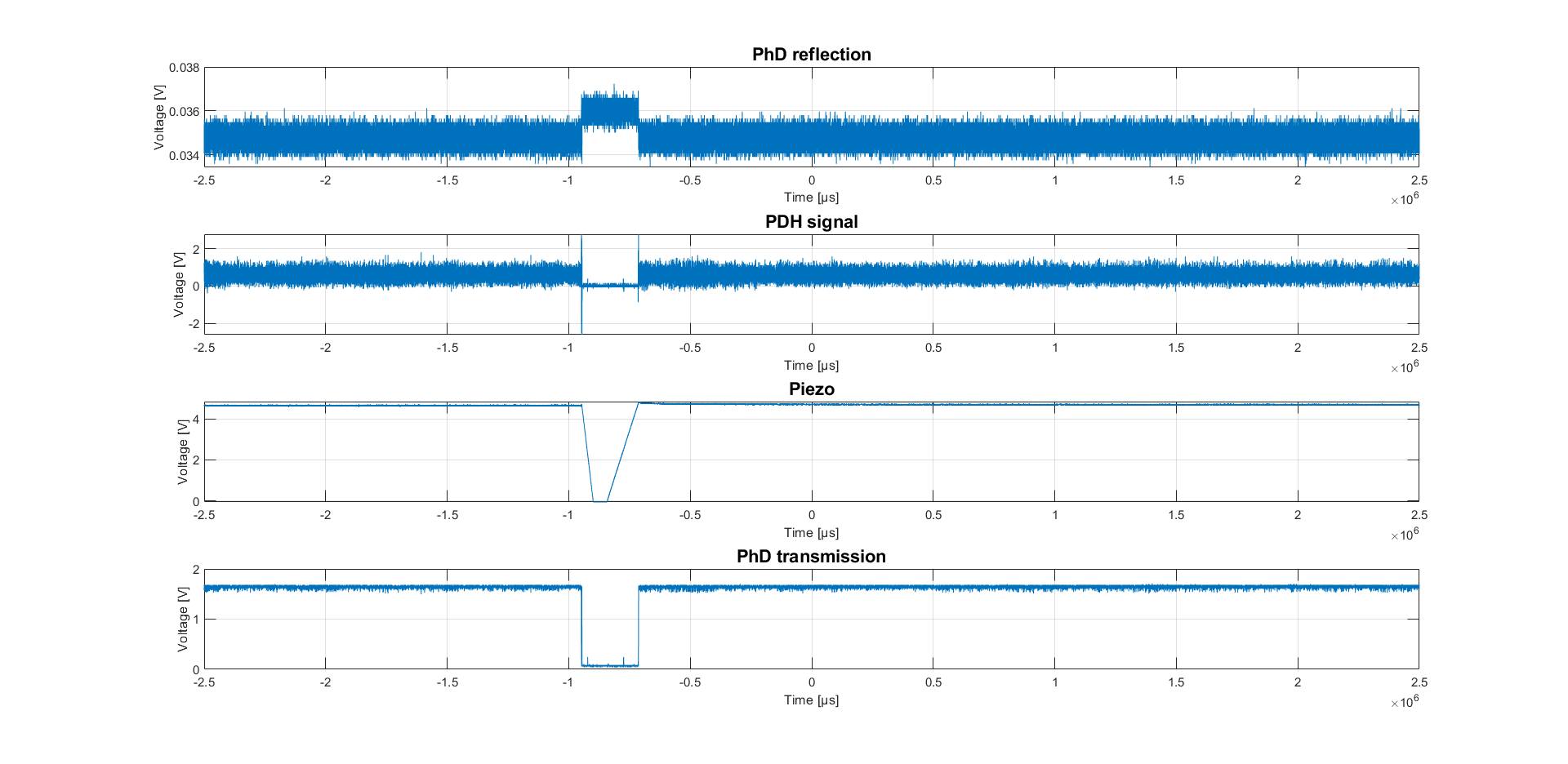

La quatrième image représente un délock/relock avec la lockline uniquement. Le signal sur la photodiode de réflexion n'est pas très élevé (désaligné? autre?)

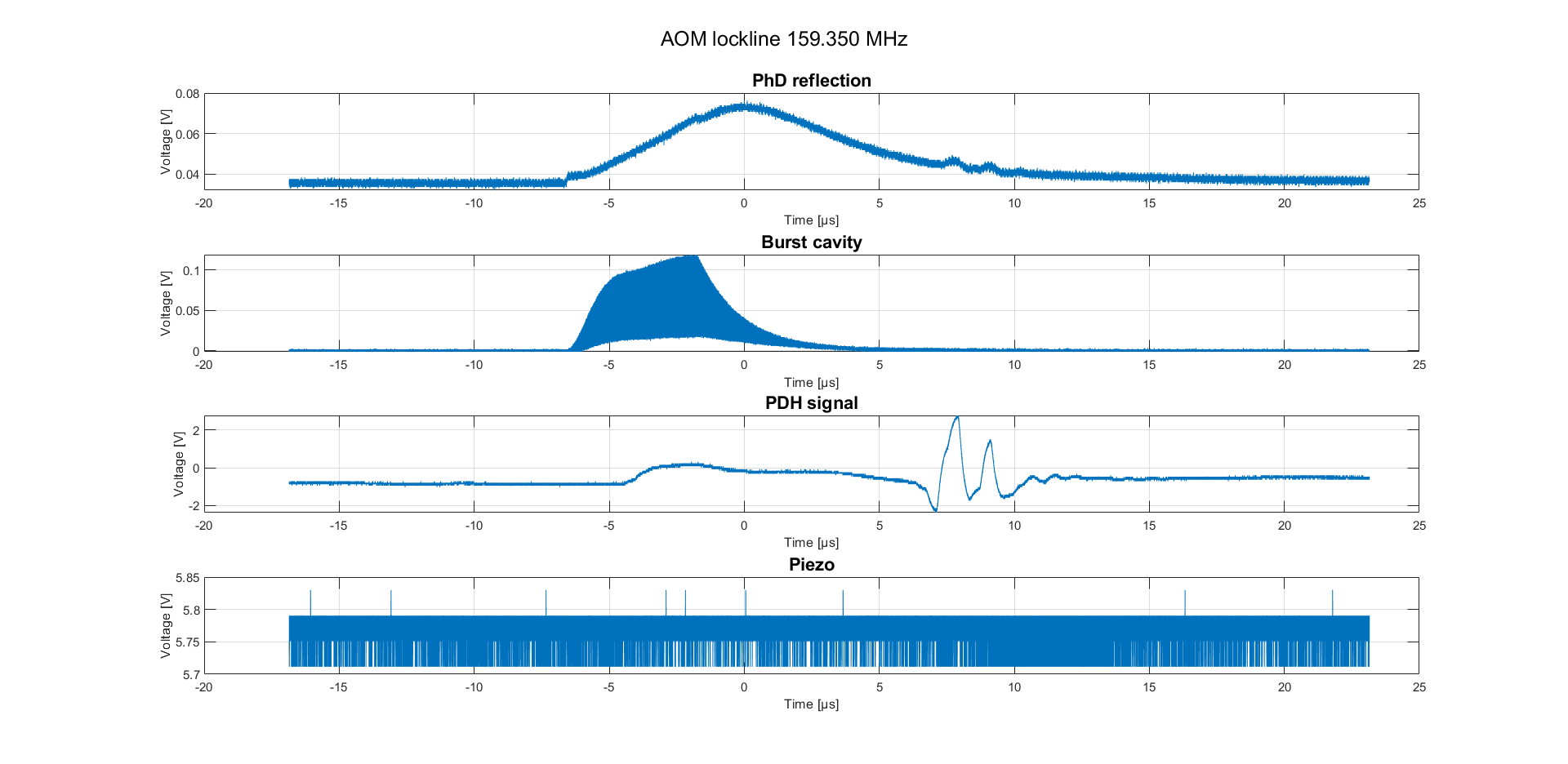

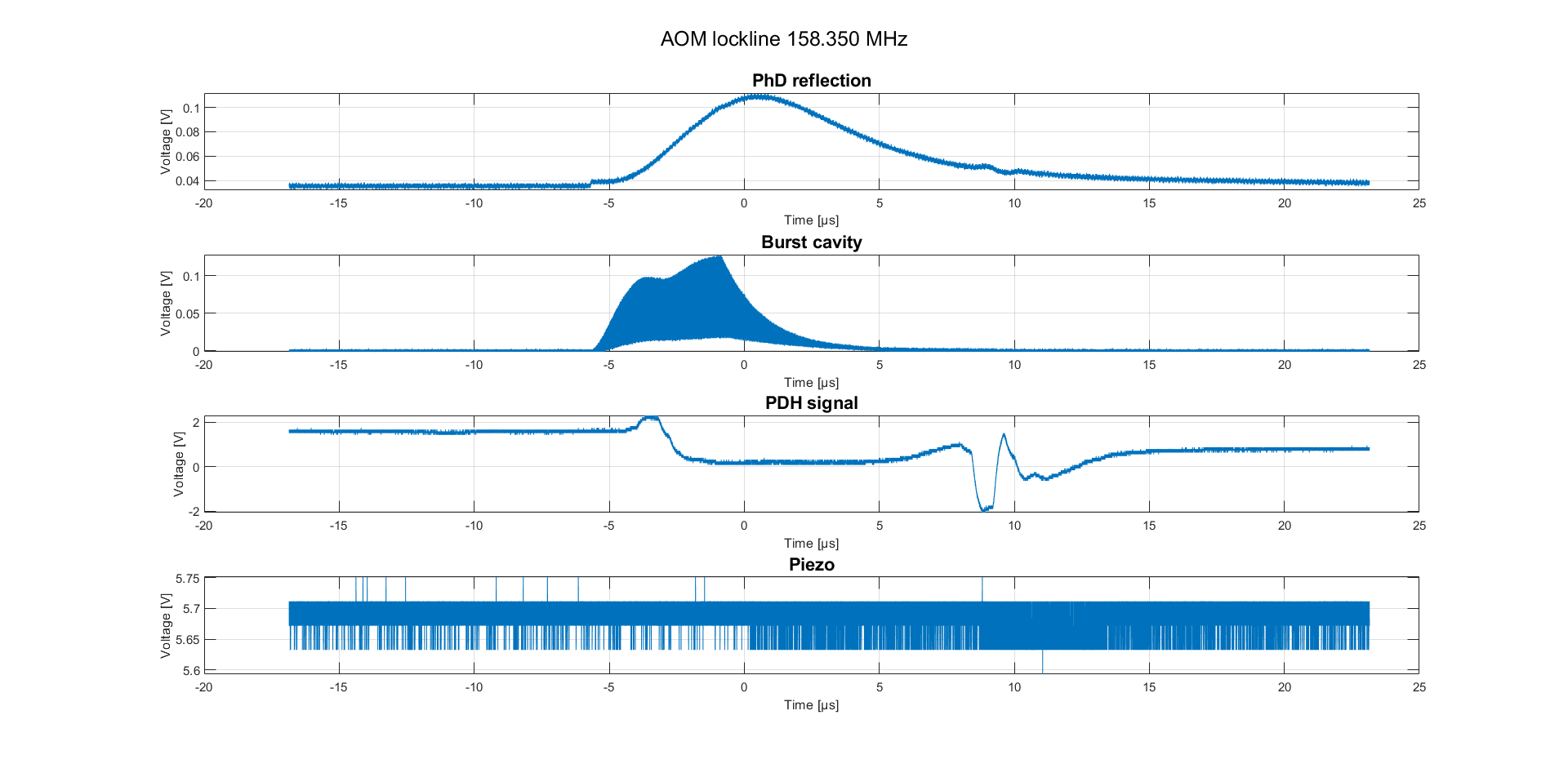

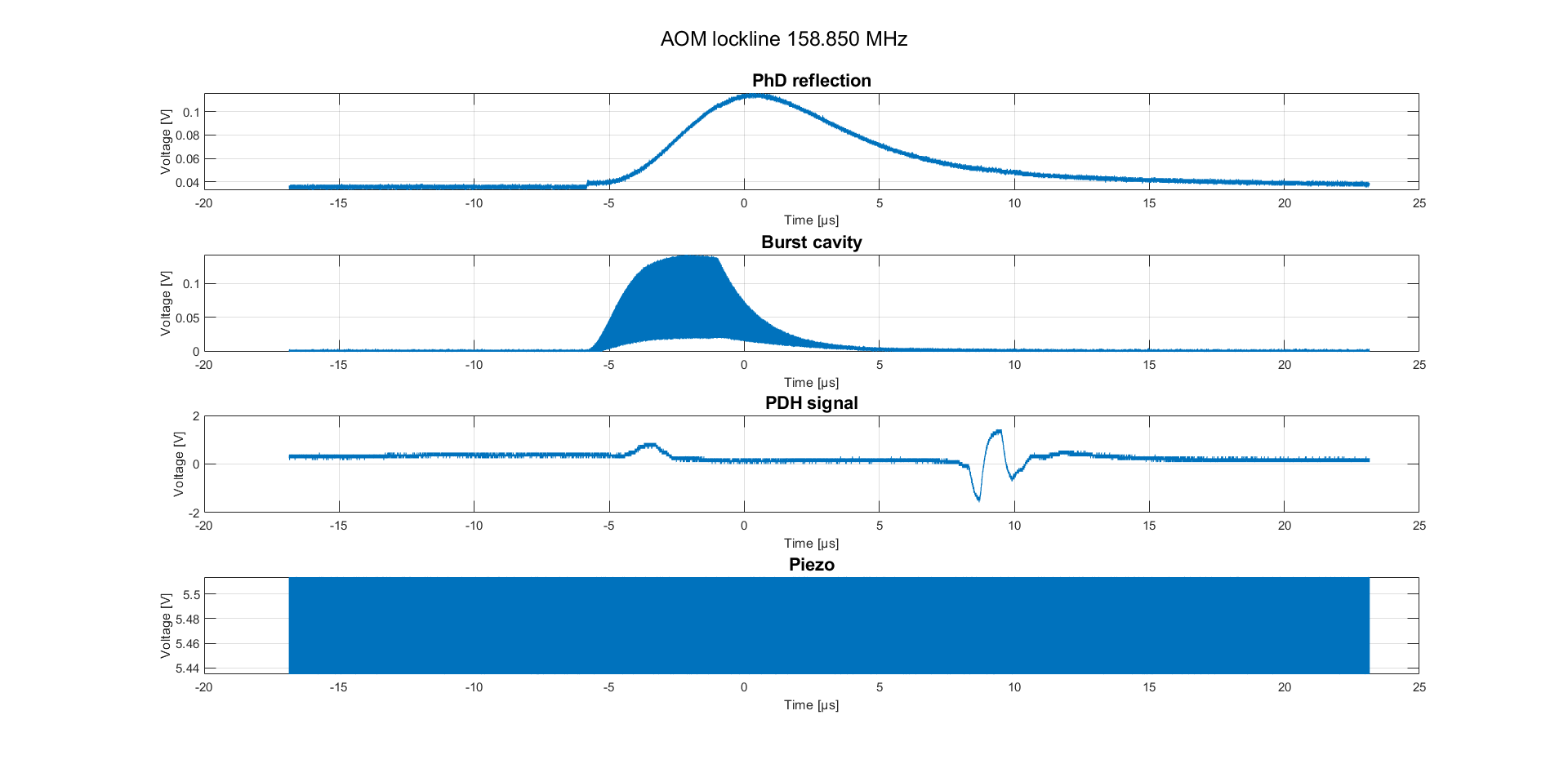

Les trois dernières images représentent l'injection d'un burst au mieux possible après avoir changé la valeur de l'AOM lockline, ce qui a pour effet de jouer sur la CEP.
