Message ID: 71 Entry time: Mon Feb 6 16:51:51 2023

Author:	Blanc
Status:	Fixed
Type:	info
Category:	lasers and optics
Location:	Optical room
Title:	Optimisation de la polariation Tangor and Lockline

J'ai optimisé la polarisation du Tangor et de la Lockline en jouant sur l'angle du combiner et sur la lambda/2 de chacune des voies.

J'ai réussi à obtenir une polarisation croisée entre le Tangor et la Lockline et une polarisation quasi-linéaire pour chacune des deux voies.

Par contre, une partie de la puissance sur la ligne Tangor est perdu en passant à travers le combiner, car la fuite est plus intense (pas quantifiée car on n'y a pas accès).

Attachment 1:

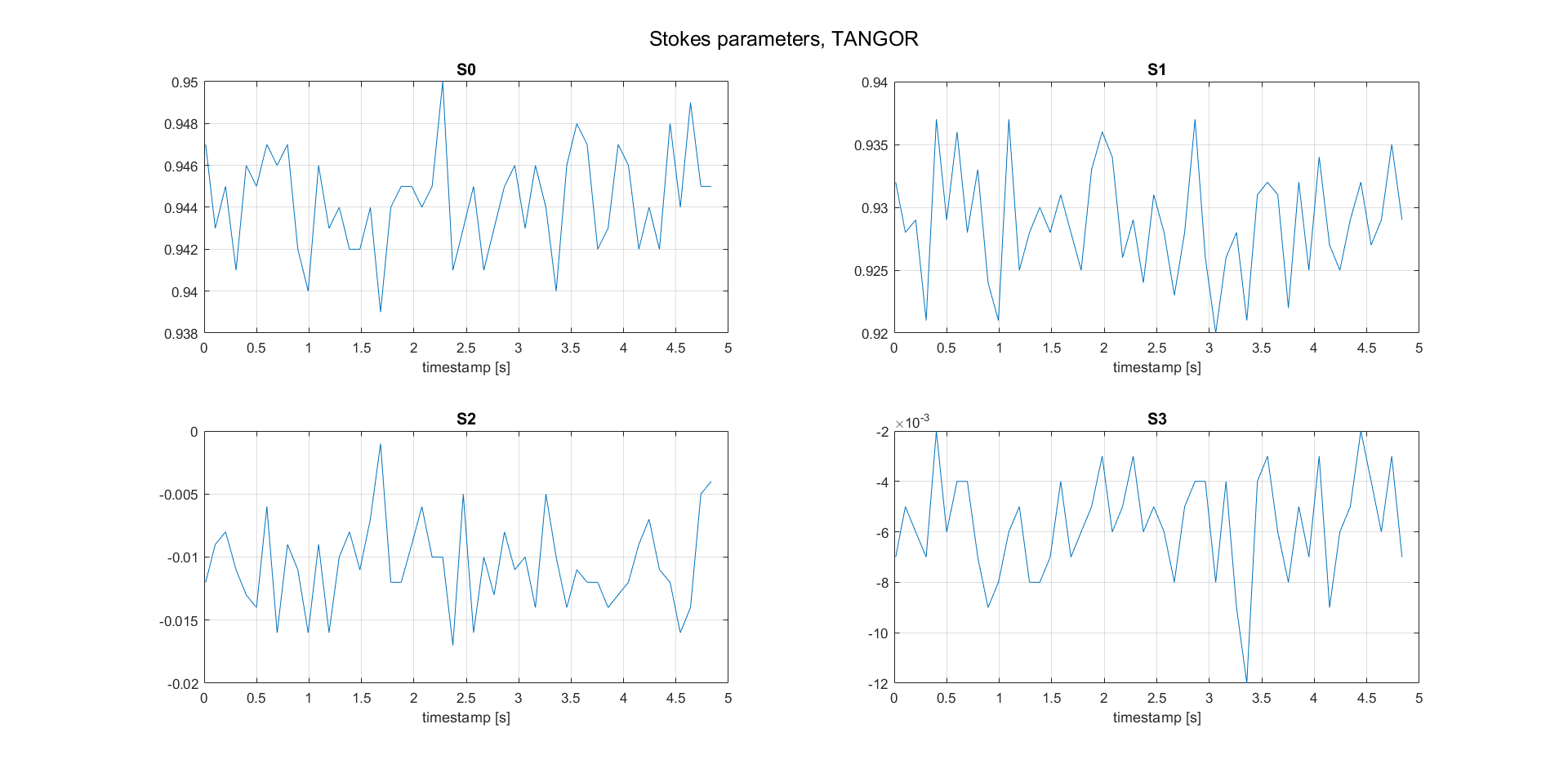

Stokes_parameters_TANGOR.png 93 kB | Hide | Hide all

Attachment 2:

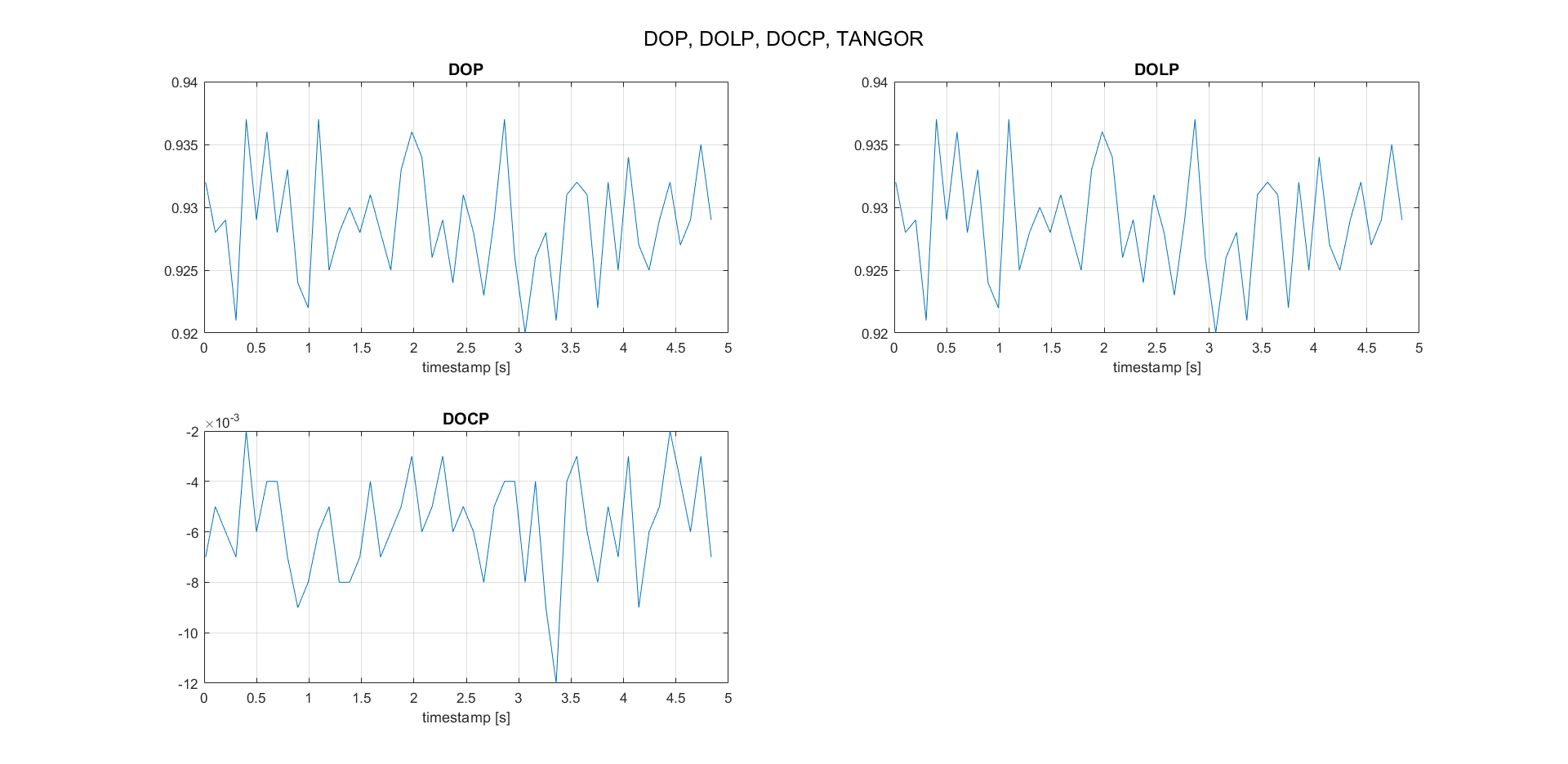

DOP_DOLP_DOCP_TANGOR.png 72 kB | Hide | Hide all

Attachment 3:

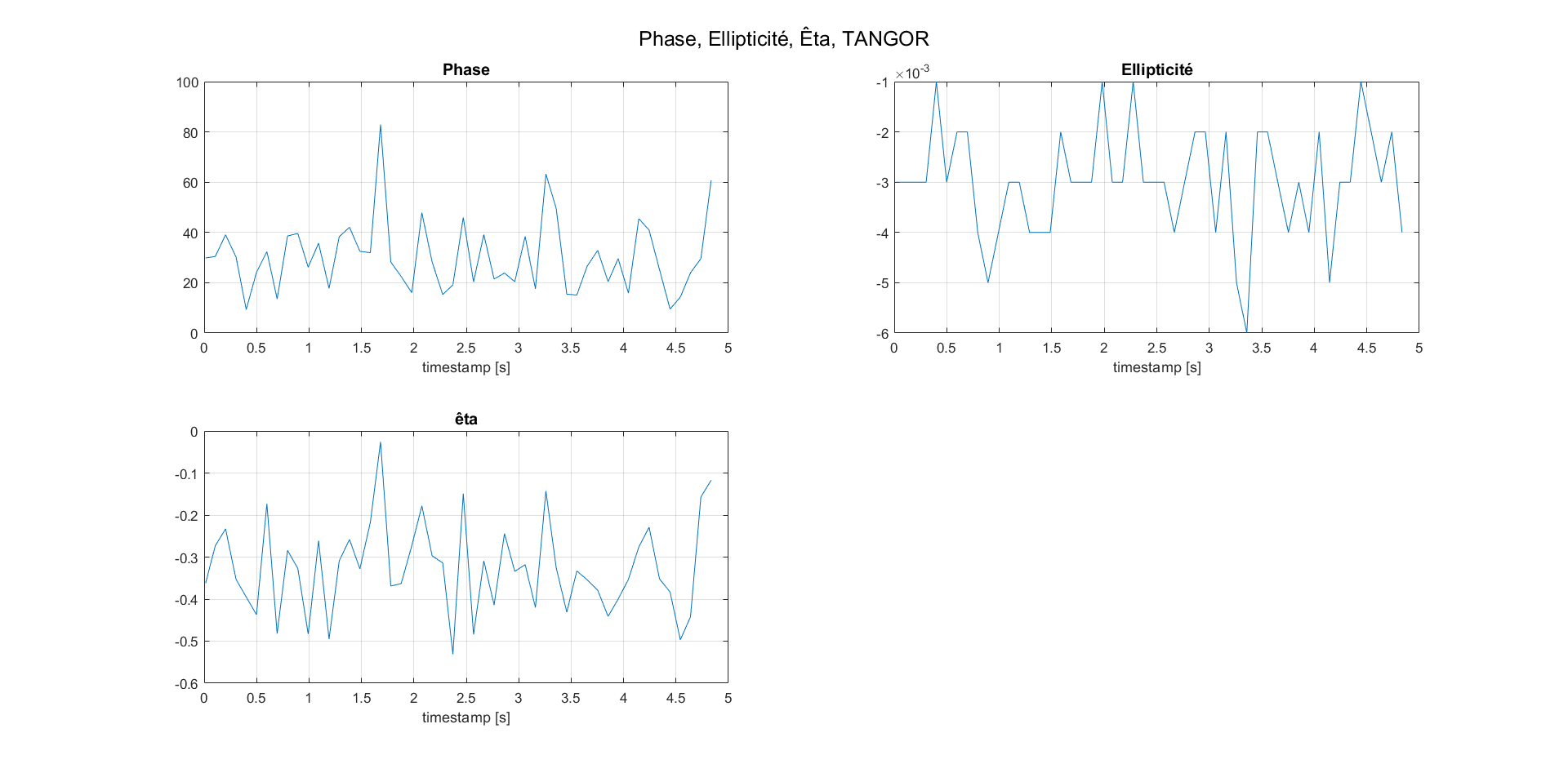

Phase_Ellipticité_Êta_TANGOR.png 71 kB | Hide | Hide all

Attachment 4:

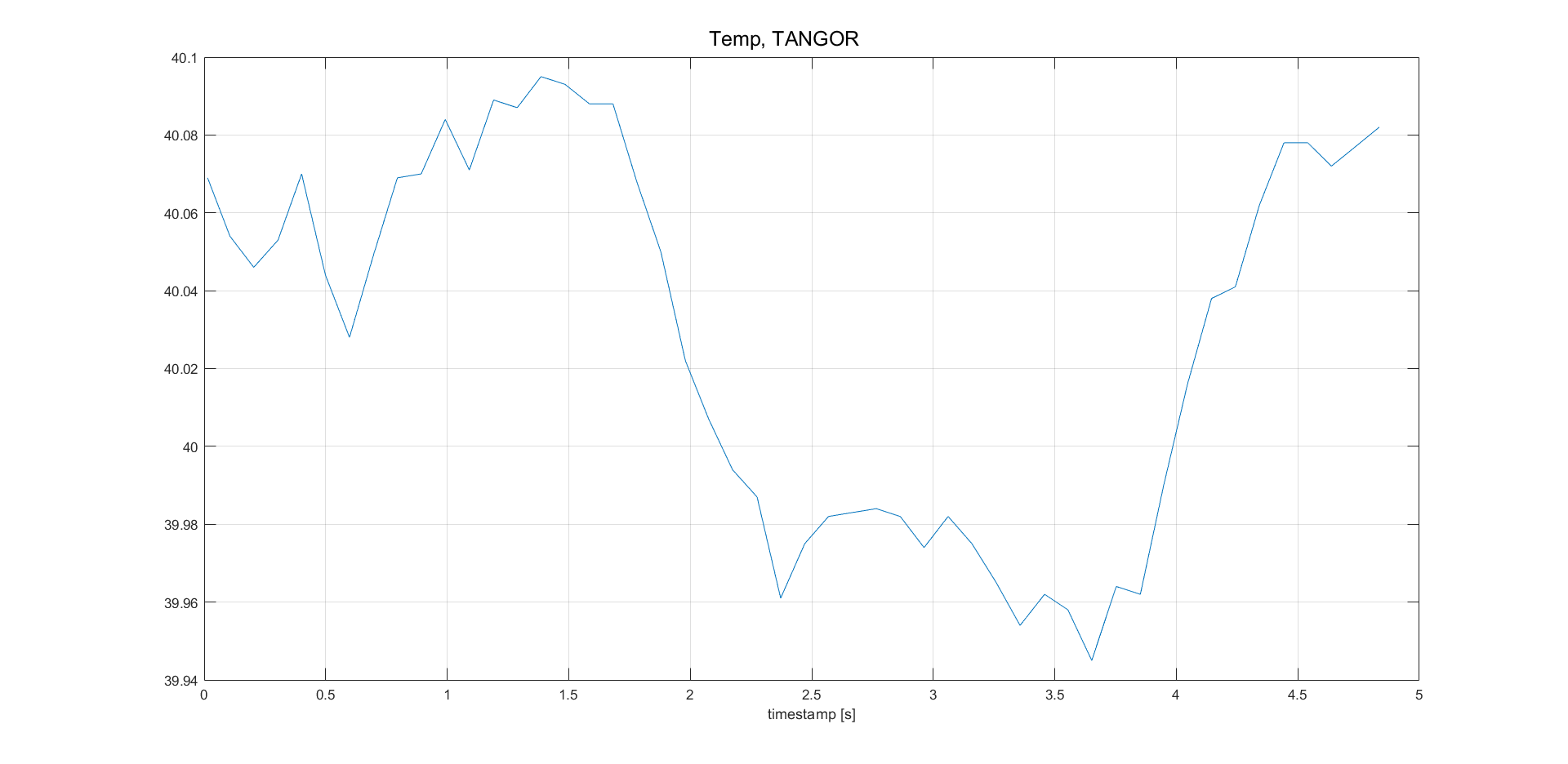

Tamp_TANGOR.png 44 kB | Hide | Hide all

Attachment 5:

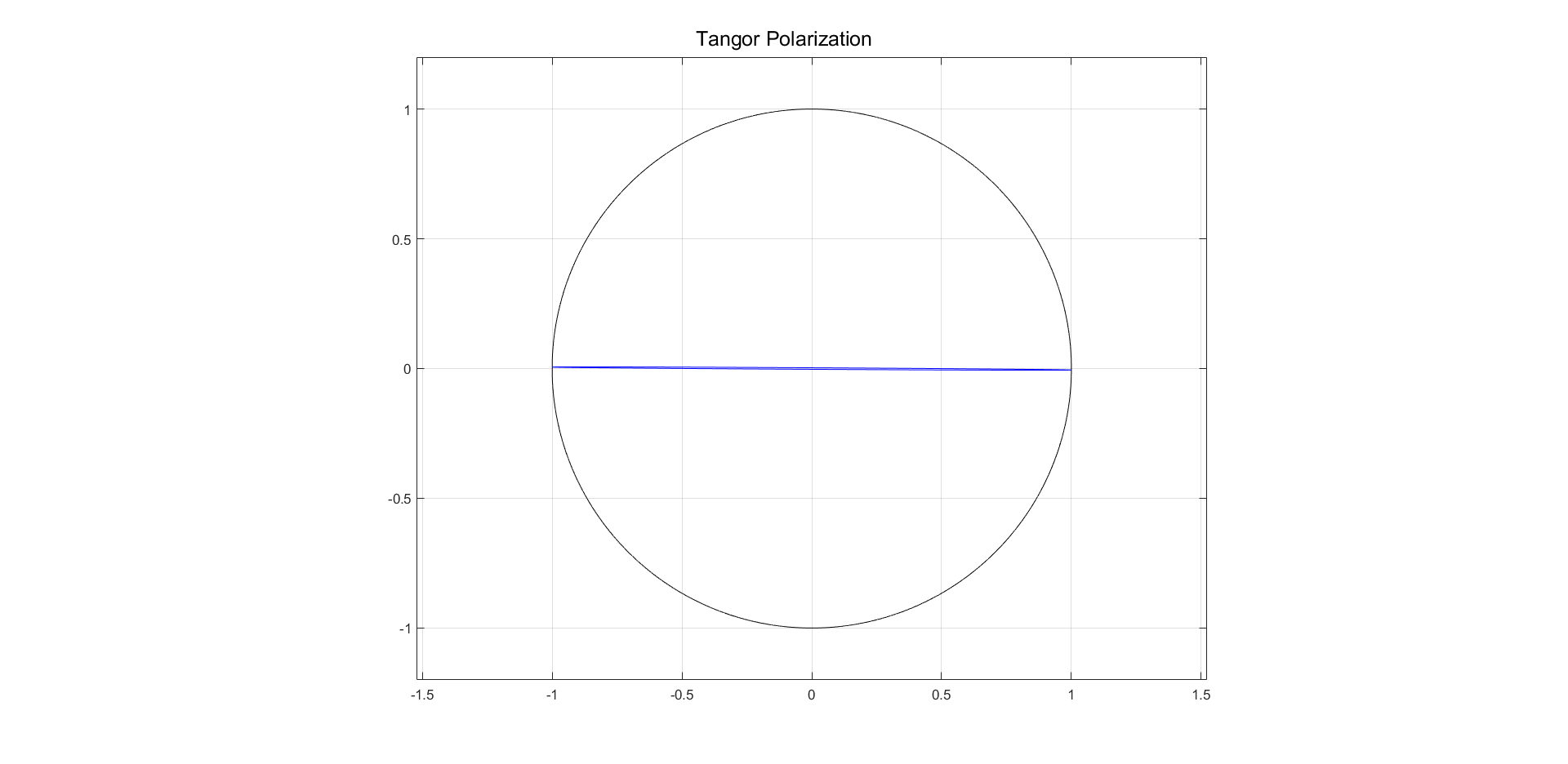

Ellipse_Polarization_TANGOR.png 25 kB | Hide | Hide all

Attachment 6:

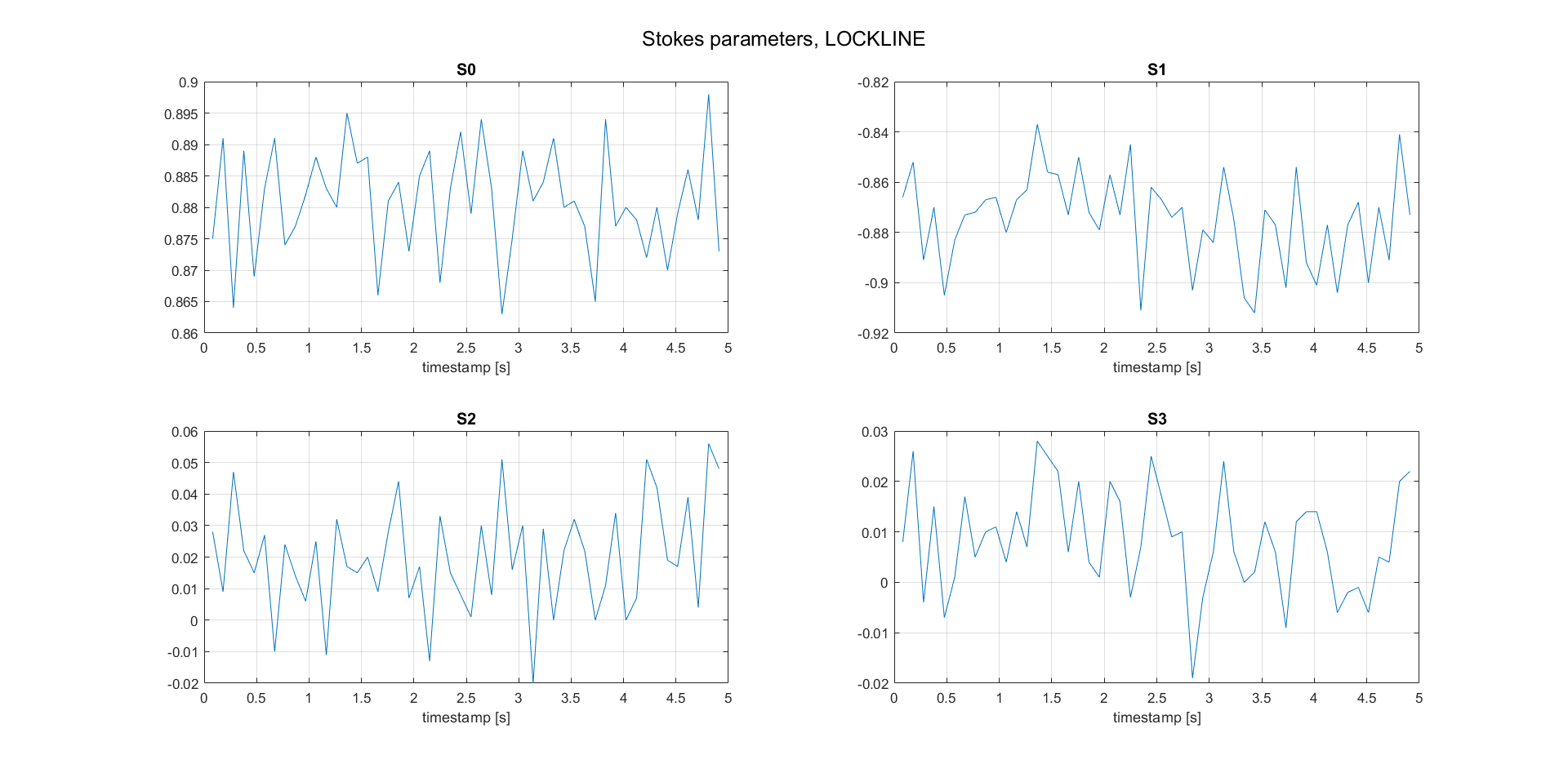

Stokes_parameters_LOCKLINE.png 99 kB | Hide | Hide all

Attachment 7:

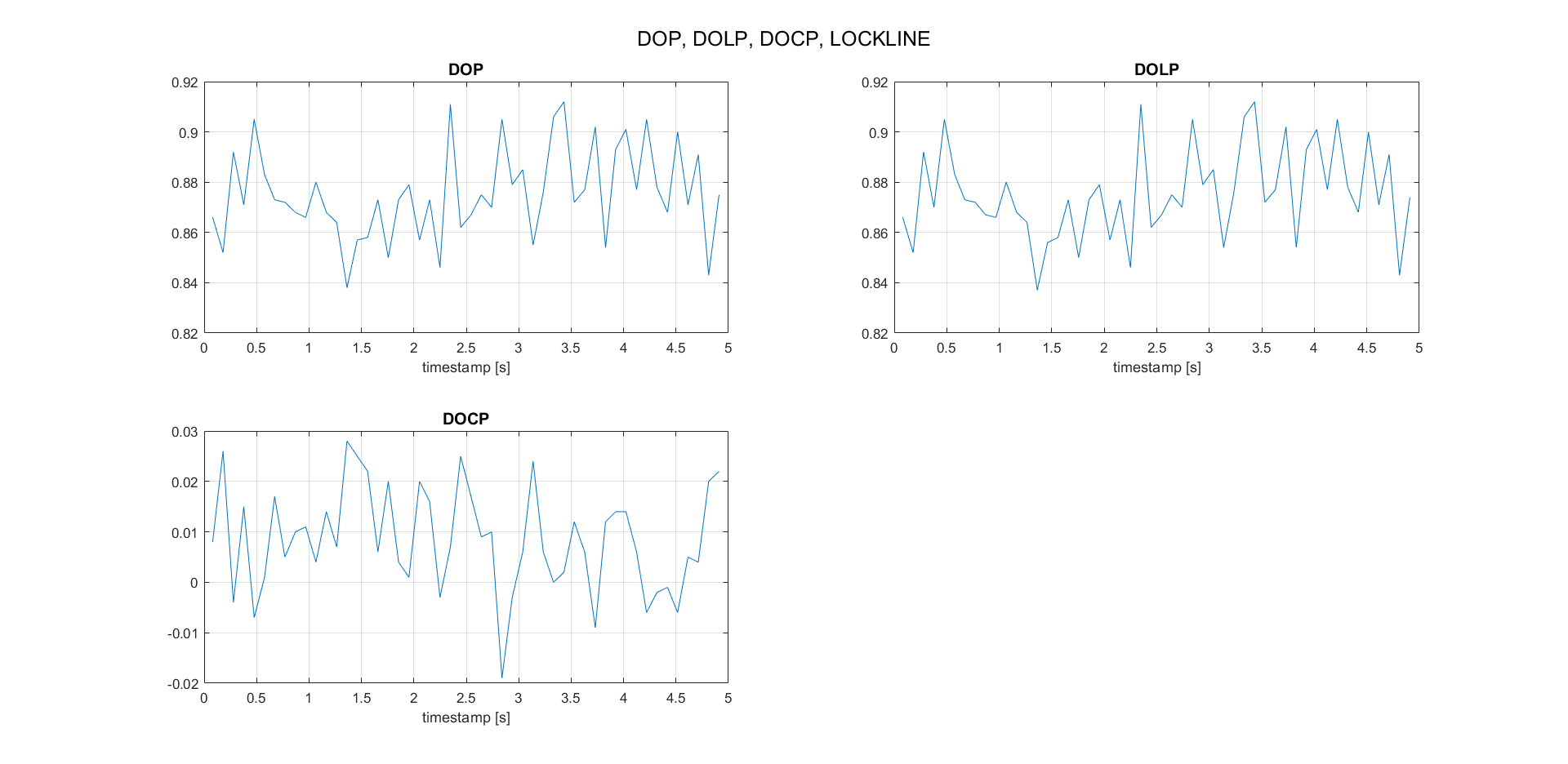

DOP_DOLP_DOCP_LOCKLINE.png 67 kB | Hide | Hide all

Attachment 8:

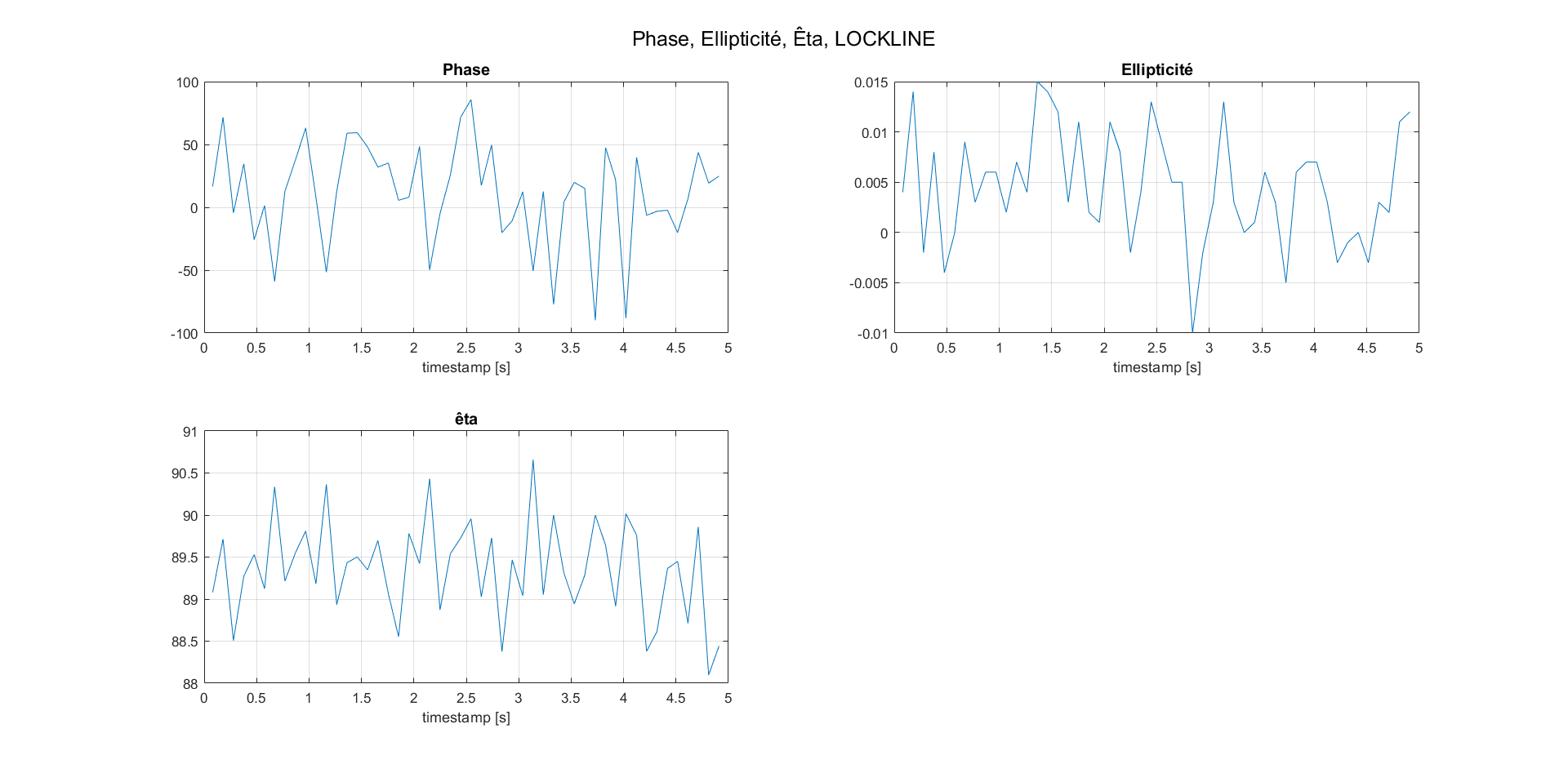

Phase_Ellipticité_Êta_LOCKLINE.png 75 kB | Hide | Hide all

Attachment 9:

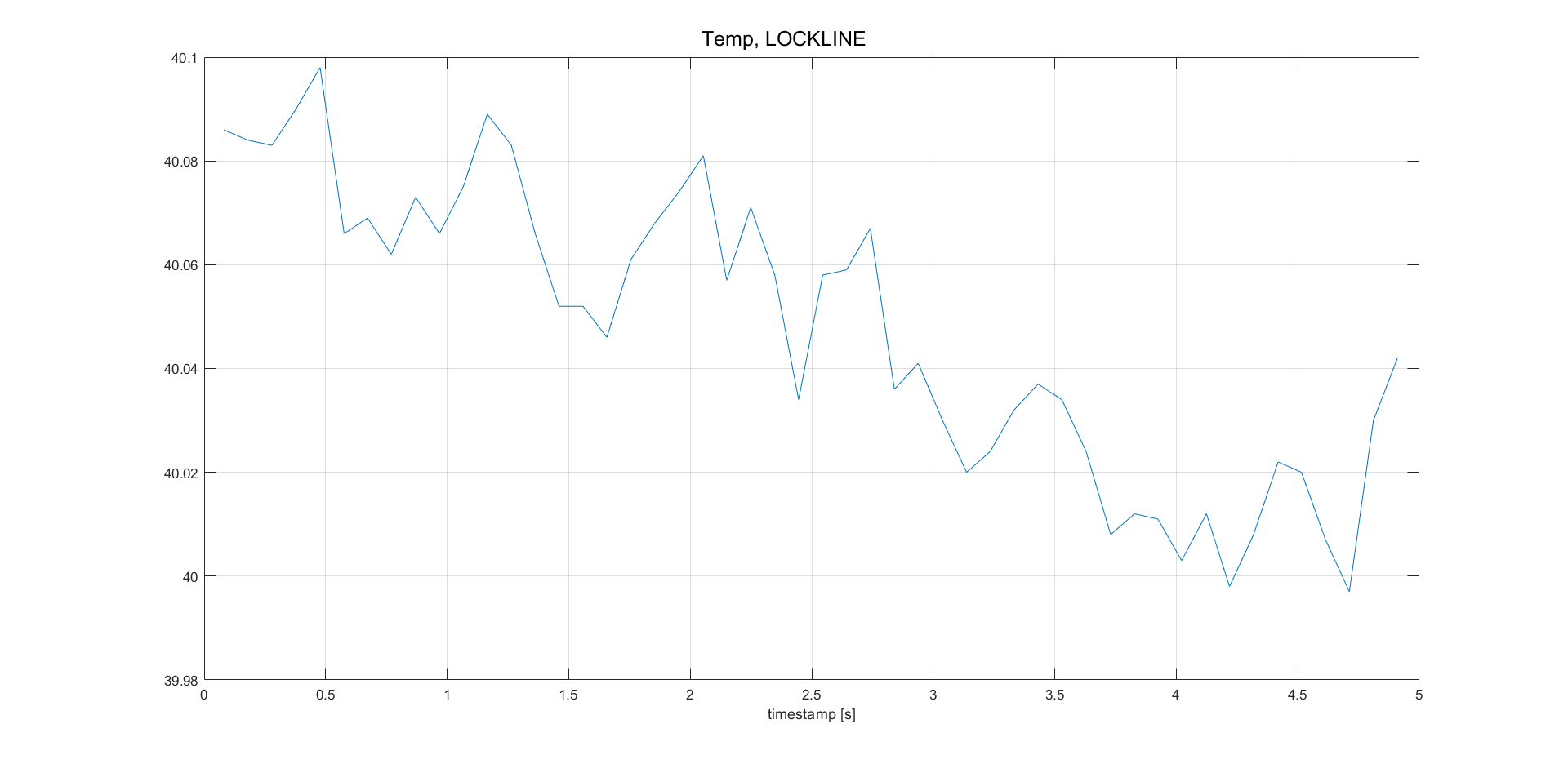

Tamp_LOCKLINE.png 43 kB | Hide | Hide all

Attachment 10:

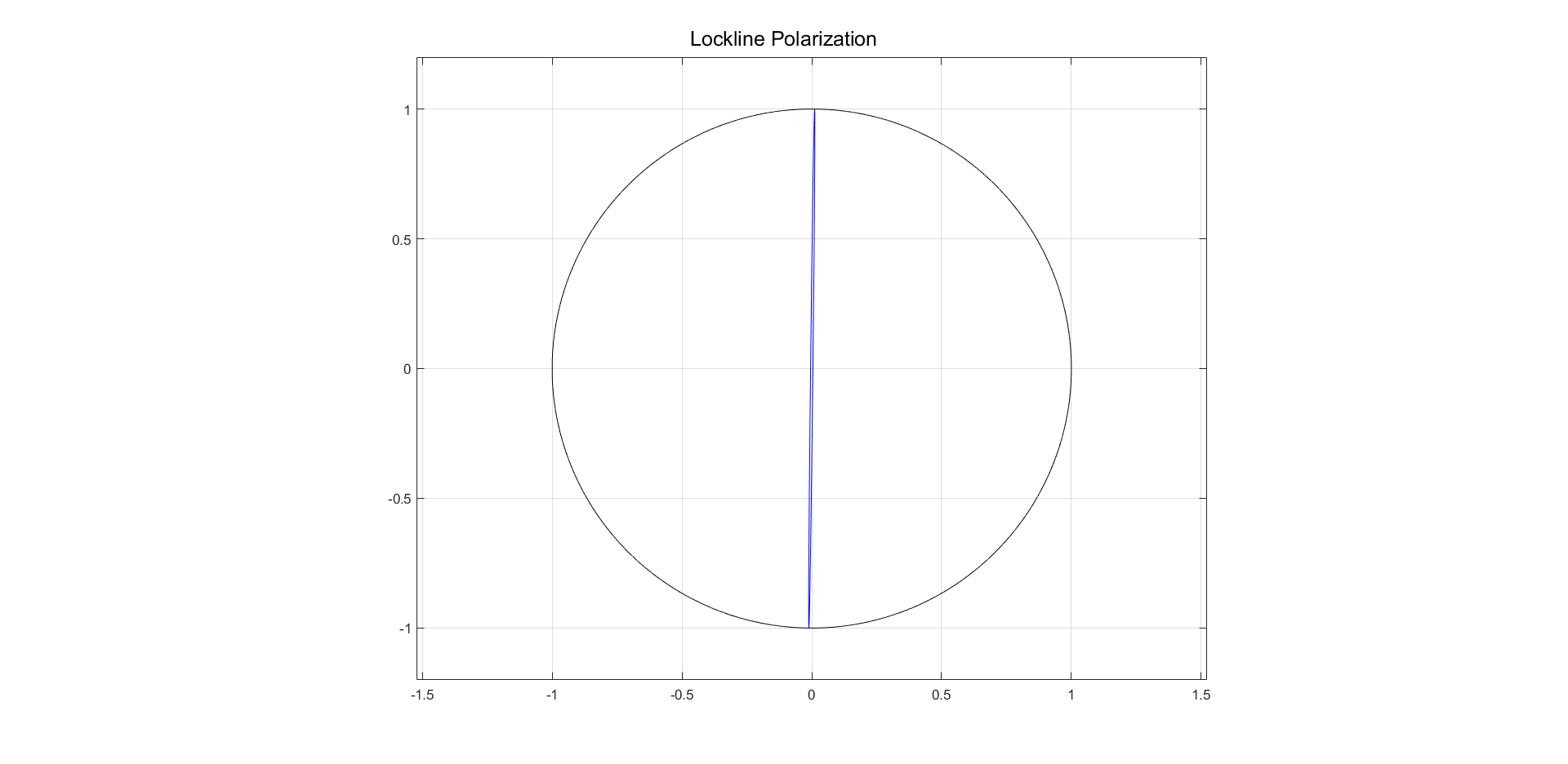

Ellipse_Polarization_LOCKLINE.png 26 kB | Hide | Hide all

Attachment 11:

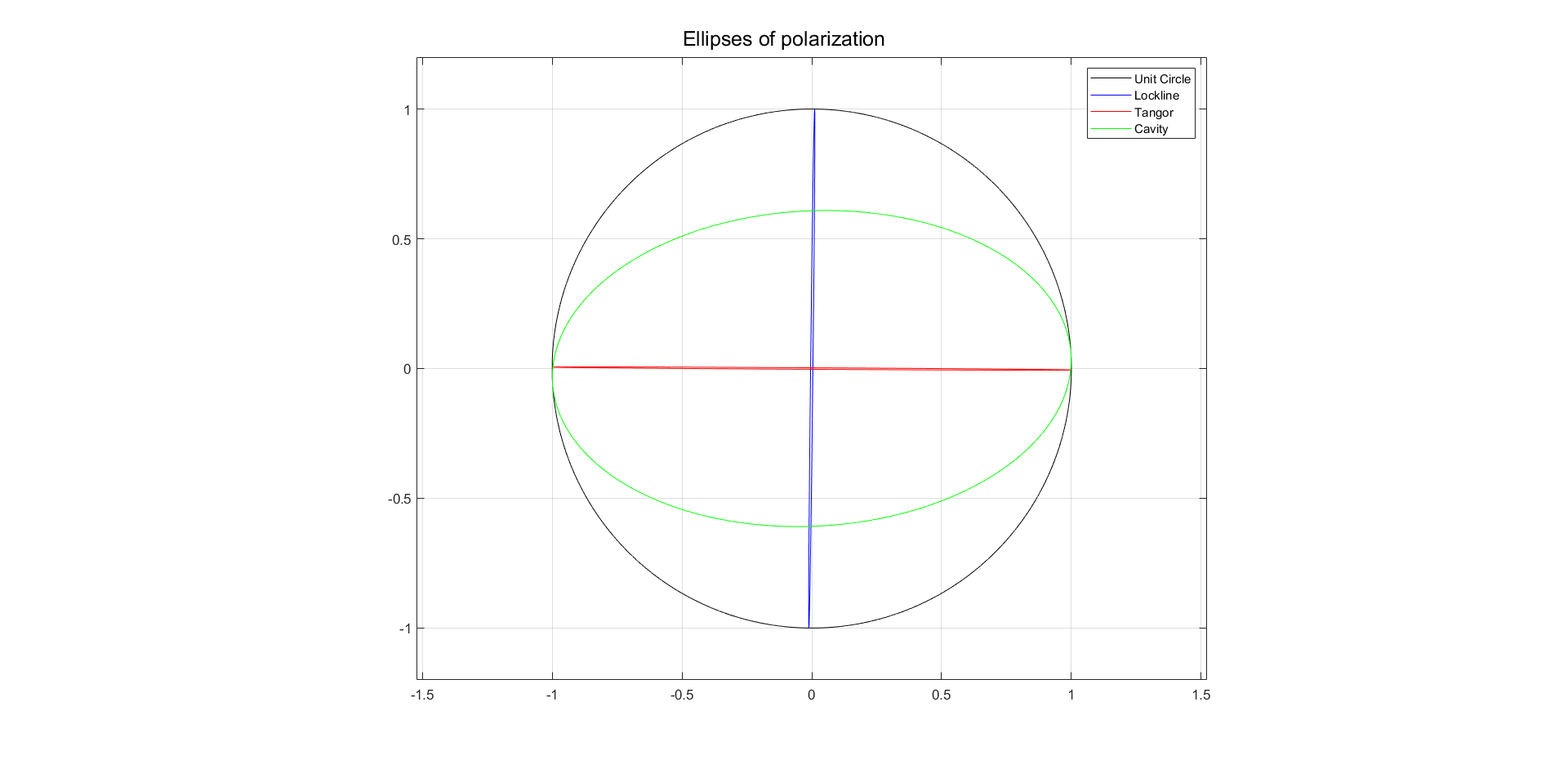

Ellipse_Polarization_ALL_03_02_2023.png 38 kB | Hide | Hide all

Attachment 12:

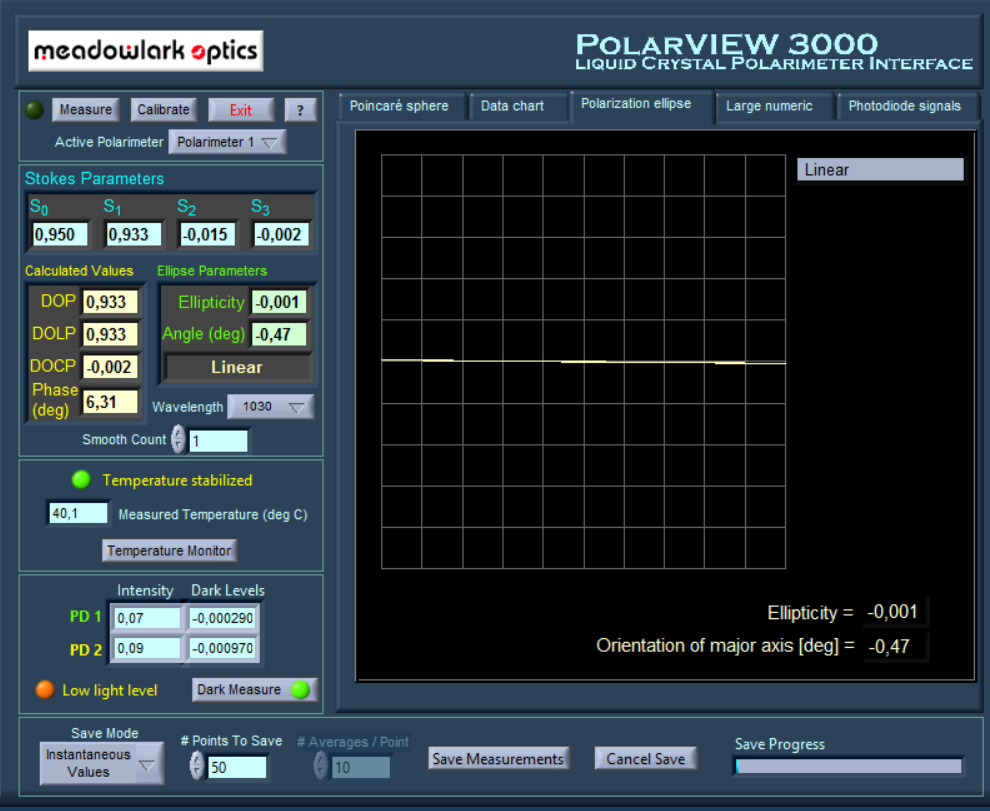

Polarisation_Tangor_after_combiner_03_02_2023_image.PNG 193 kB | Hide | Hide all

Attachment 13:

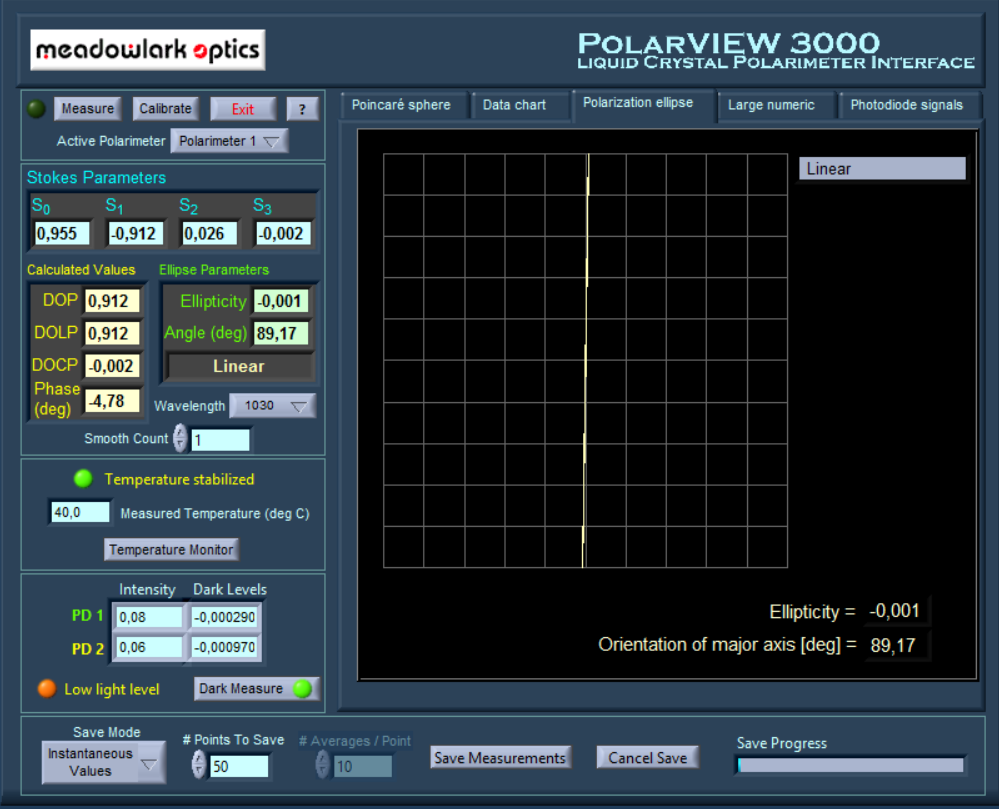

Polarisation_lockline_after_combiner_03_02_2023_image.PNG 194 kB | Hide | Hide all
